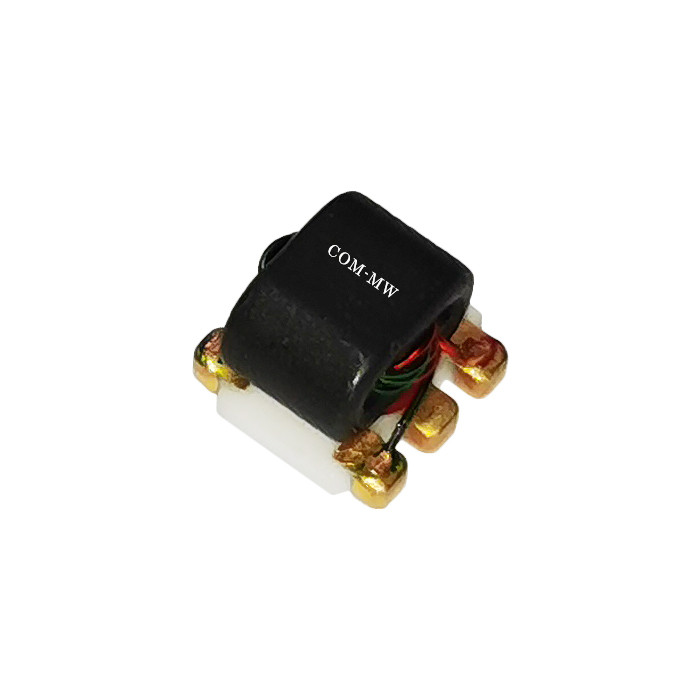

30~3000MHz, 1: 2巴伦, 表面贴装, 替代型号TCM2-33X+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 宽带，低损耗。 |
| 2 | 实现单端信号与差分信号的相互转换、阻抗匹配。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 3000 | MHz |
| 插入损耗 | 3.3 | dB | ||
| 返回损耗 | 5 | dB | ||
| 幅度平衡 | 1.2 | dB | ||
| 相位平衡 | 9 | ° |
| 阻抗比 | 1：2巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.4W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | TCM2-33X+ |
| ROHS | 满足 |

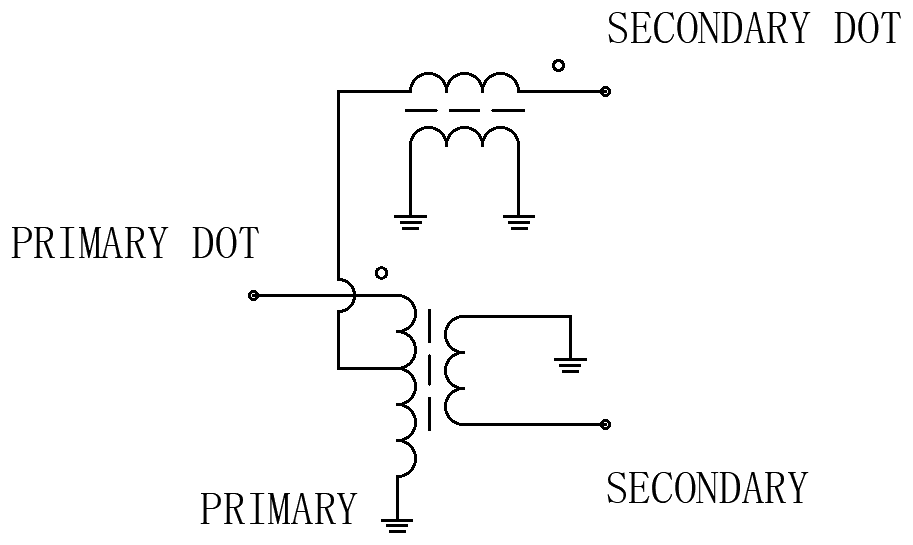

| 初级（圆点位） | 非平衡端口 | 6 |
| 初级 | 接地端口 | 2 |
| 次级（圆点位） | 平衡端口 | 4 |
| 次级 | 平衡端口 | 3 |
| GND | 接地端口 | 2，5 |

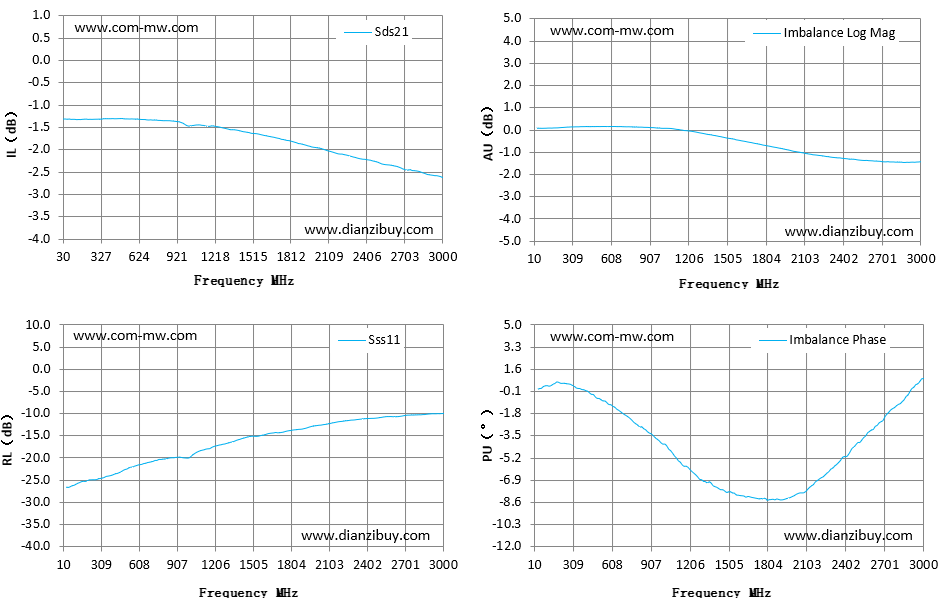

| Frequency MHz | IL dB | RL dB | AU dB | PU ° |
| 30.00 | -1.31 | -26.53 | 0.06 | 0.03 |
| 242.00 | -1.31 | -24.84 | 0.10 | 0.50 |
| 454.00 | -1.30 | -23.24 | 0.13 | -0.35 |
| 666.00 | -1.32 | -21.15 | 0.14 | -1.56 |
| 879.00 | -1.35 | -19.90 | 0.10 | -3.20 |
| 1091.00 | -1.44 | -18.32 | 0.04 | -5.05 |
| 1303.00 | -1.51 | -16.67 | -0.14 | -6.86 |
| 1515.00 | -1.63 | -15.09 | -0.39 | -7.77 |
| 1727.00 | -1.74 | -14.21 | -0.62 | -8.29 |
| 1939.00 | -1.89 | -13.12 | -0.85 | -8.36 |
| 2151.00 | -2.04 | -12.00 | -1.10 | -7.33 |
| 2364.00 | -2.20 | -11.18 | -1.27 | -5.39 |
| 2576.00 | -2.33 | -10.65 | -1.39 | -3.29 |
| 2788.00 | -2.46 | -10.27 | -1.45 | -1.35 |
| 3000.00 | -2.61 | -9.95 | -1.44 | 0.86 |
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
提供技术要求，工程师 1 个工作日内响应。
