T0215 巴伦
巴伦

巴伦 T0215

10~4000MHz, 阻抗比1: 2, 表面贴装, 替代TCM2-43X+

型号
T0215
库存
该商品有现货 516 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
0.5 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率10~4000MHz
插入损耗1.33dB
幅度平衡0.5dB
相位平衡7°

其它参数

阻抗比1:2巴伦
接口形式表面贴装
阻抗50Ω
功率容量1W
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
耐电流30mA
其它替代TCM2-43X+

端口定义

PRIMARY DOT初级(圆点位):3
PRIMARY初级:1,2
SECONDARY DOT次级(圆点位):6
SECONDARY次级:4

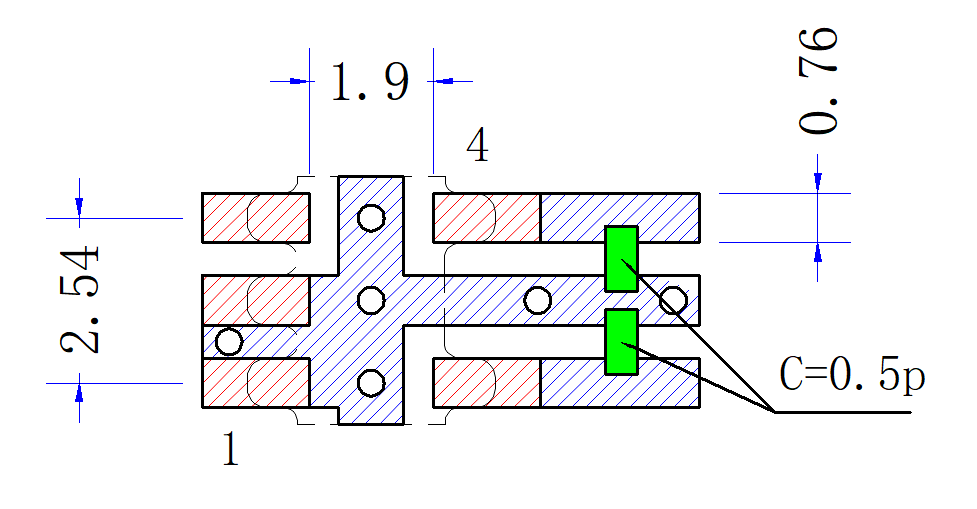

建议PCB布局图

典型测试数据

Frequency GHzS12 IL dBS13 IL dBS11 VSWRS13 Phase °
0.01-4.73-4.711.46181.50
0.45-4.70-4.411.57185.23
0.89-4.68-4.231.67187.92
1.35-4.60-4.201.71189.39
1.79-4.46-4.301.67189.57
2.22-4.34-4.401.59190.12
2.66-4.19-4.651.42188.71
3.12-4.13-4.941.22186.94
3.56-4.25-5.421.03183.81
4.00-4.59-5.981.19180.95

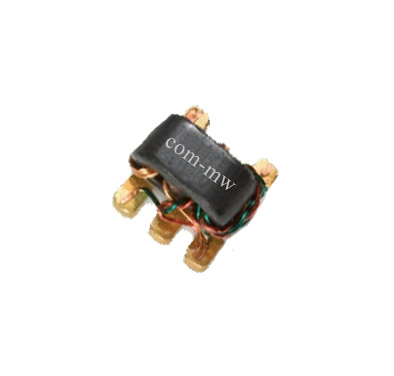

参考实物图

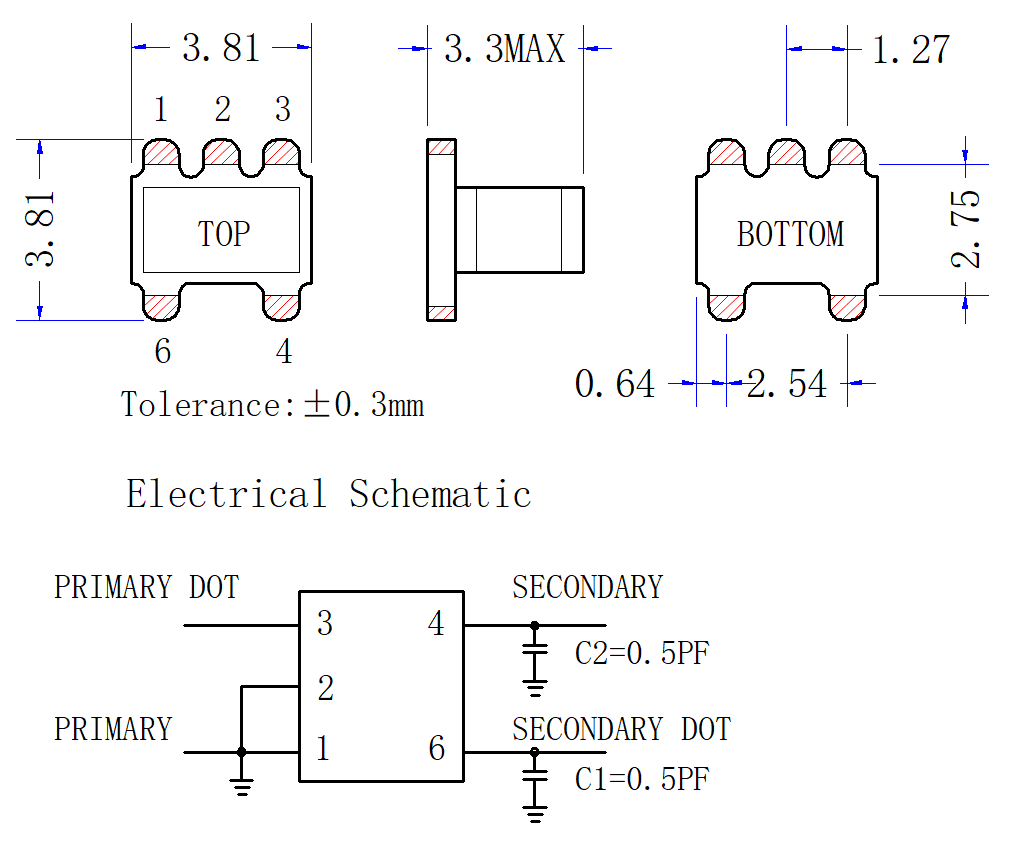

外形结构图(mm)

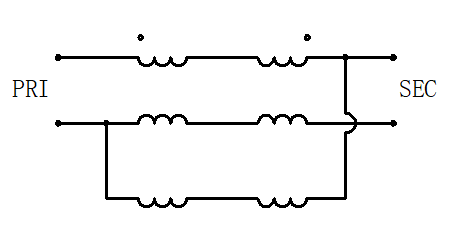

功能示意图

典型测试曲线图

注意事项

1产品支持260℃回流焊。
