产品类目 巴伦
T0225 巴伦
巴伦

巴伦 T0225

10~1900MHz, 阻抗比1: 4, 表面贴装, 替代TCM4-19+

型号
T0225
库存
该商品有现货 282 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
1 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率10~1900MHz
插入损耗3dB
输入驻波比1.5
幅度平衡0.5dB
相位平衡6°

其它参数

阻抗比1:4巴伦
接口形式表面贴装
阻抗50Ω
功率容量1W
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代TCM4-19+

端口定义

PRIMARY DOT初级(圆点位):6
PRIMARY初级:4
SECONDARY DOT次级(圆点位):3
SECONDARY次级:1
SECONDARY CT次级(中心抽头):2
NOT USED5

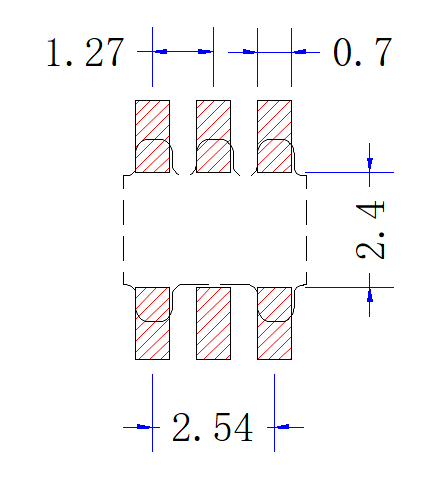

建议PCB布局图

典型测试数据

Frequency MHzS12 IL dBS13 IL dBS11 VSWRS13 Phase °
10.00-4.10-4.092.21179.90
217.90-4.22-4.202.17178.39
425.80-4.32-4.322.12176.87
643.15-4.46-4.442.03175.68
851.05-4.59-4.601.95174.60
1058.95-4.71-4.731.87174.35
1266.85-4.86-4.821.80174.82
1484.20-4.99-4.831.73174.90
1692.10-5.14-4.851.66175.35
1900.00-5.28-4.851.58176.05

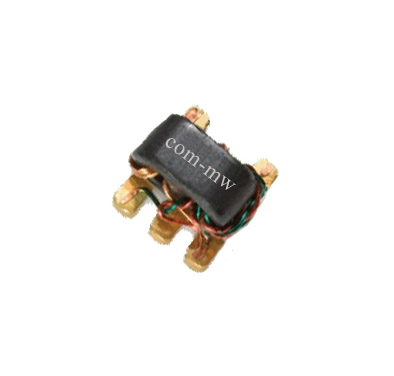

参考实物图

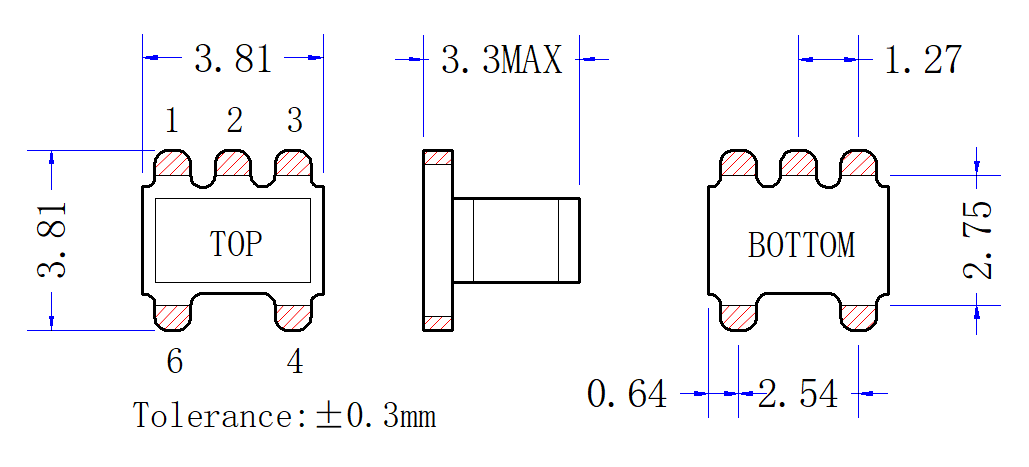

外形结构图(mm)

功能示意图

典型测试曲线图

注意事项

1产品支持260℃回流焊。
