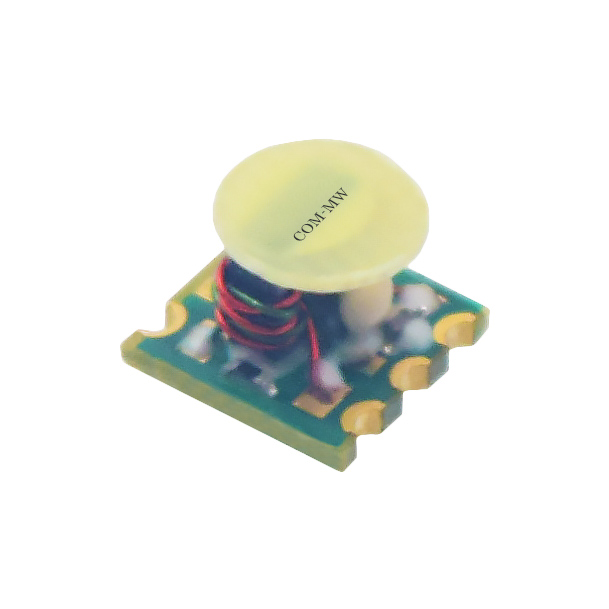

20~4500MHz, 阻抗比1: 4巴伦, 表面贴装, 替代TCM4-452X+
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 4500 | MHz |
| 插入损耗 | 1.5 | 3 | dB | |
| 驻波比 | 2 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
| 阻抗比 | 1:4巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TCM4-452X+ |

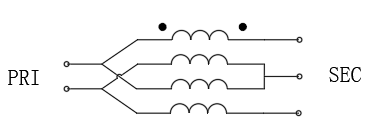

| PRIMARY DOT | 初级(圆点位):3 |
| PRIMARY | 初级:2 |
| SECONDARY DOT | 次级(圆点位):4 |
| SECONDARY | 次级:6 |
| GND | 2.5 |
| NOT USED | 1 |
| Frequency GHz | S12 IL dB | S13 IL dB | S11 VSWR | S13 Phase ° |
| 0.01 | -12.86 | -12.94 | 2.73 | 179.94 |
| 0.50 | -12.62 | -12.78 | 2.39 | 175.78 |
| 1.00 | -12.43 | -12.61 | 2.03 | 172.99 |
| 1.51 | -12.26 | -12.34 | 1.60 | 171.02 |
| 2.01 | -12.18 | -12.13 | 1.24 | 169.83 |
| 2.50 | -12.24 | -12.04 | 1.00 | 169.62 |
| 3.00 | -12.38 | -12.02 | 1.15 | 170.07 |
| 3.51 | -12.55 | -12.09 | 1.21 | 171.43 |
| 4.01 | -12.65 | -12.26 | 1.25 | 172.98 |
| 4.50 | -12.64 | -12.67 | 1.38 | 174.83 |



| 1 | 产品支持260℃回流焊。 |
提供技术要求,工程师 1 个工作日内响应。
