T0279 巴伦
巴伦

巴伦 T0279

20~600MHz, 阻抗比1: 4巴伦, 表面贴装, 工业级, 替代TX4-62HP+

型号
T0279
库存
该商品有现货 46 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
2 g
质保条件
一年保修

资料下载

商品介绍

产品特点

宽带,大功率。

主要参数

参数最小典型最大单位
工作频率20~600MHz
插入损耗0.82dB
驻波比1.52
幅度平衡0.71.7dB
相位平衡410°

其它参数

阻抗比1:4巴伦
接口形式表面贴装
阻抗50Ω
功率容量10W设计保证
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代TX4-62HP+

端口定义

PRIMARY DOT初级(圆点位)4
PRIMARY初级6
SECONDARY DOT次级(圆点位)3
SECONDARY次级1
SECONDARY CT次级(中心抽头)2
NOT USED不使用5

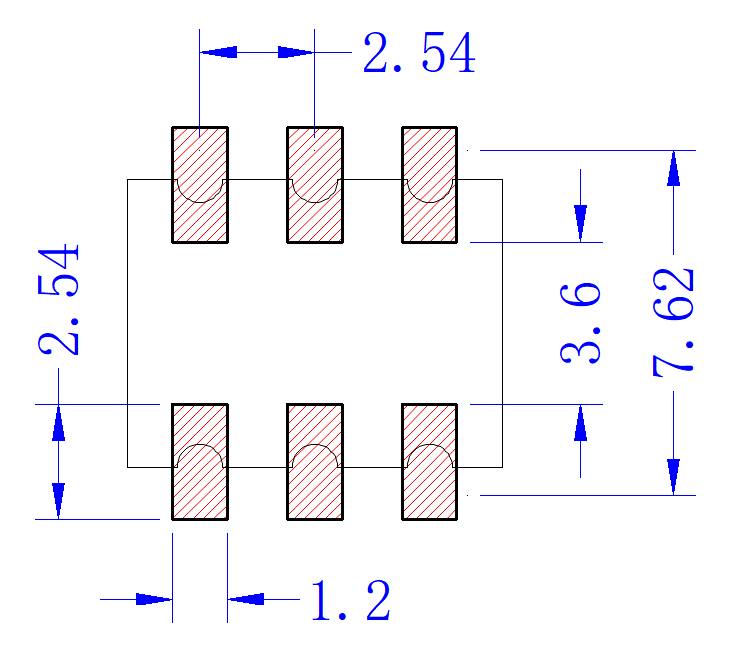

建议PCB布局图

典型测试数据

Frequency MHzS12 IL dBS13 IL dBS11 VSWRS13 Phase °
20.00-3.67-3.642.05179.94
83.80-3.77-3.732.02179.72
147.60-3.76-3.771.99179.64
214.30-3.77-3.831.95179.57
278.10-3.75-3.841.91179.47
341.90-3.72-3.881.86179.20
405.70-3.69-3.951.80179.08
472.40-3.64-3.991.75178.85
536.20-3.58-4.041.68178.40
600.00-3.53-4.081.62178.38

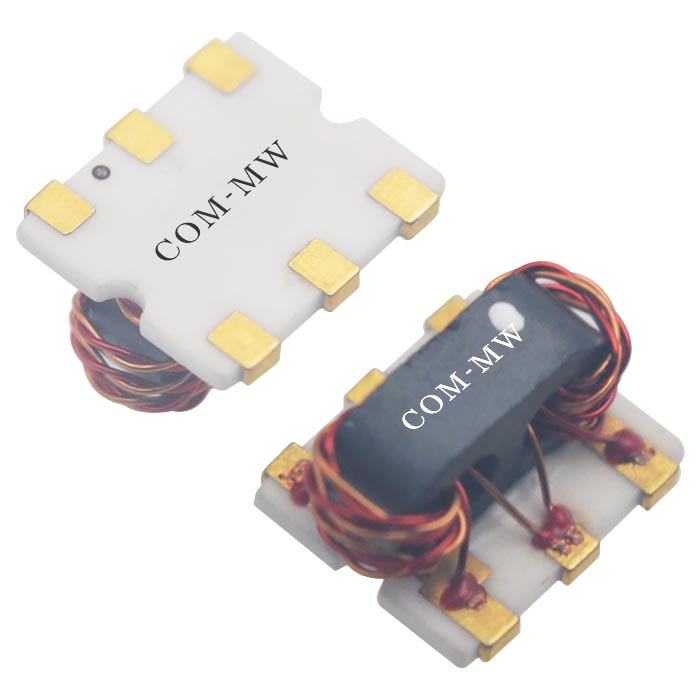

参考实物图

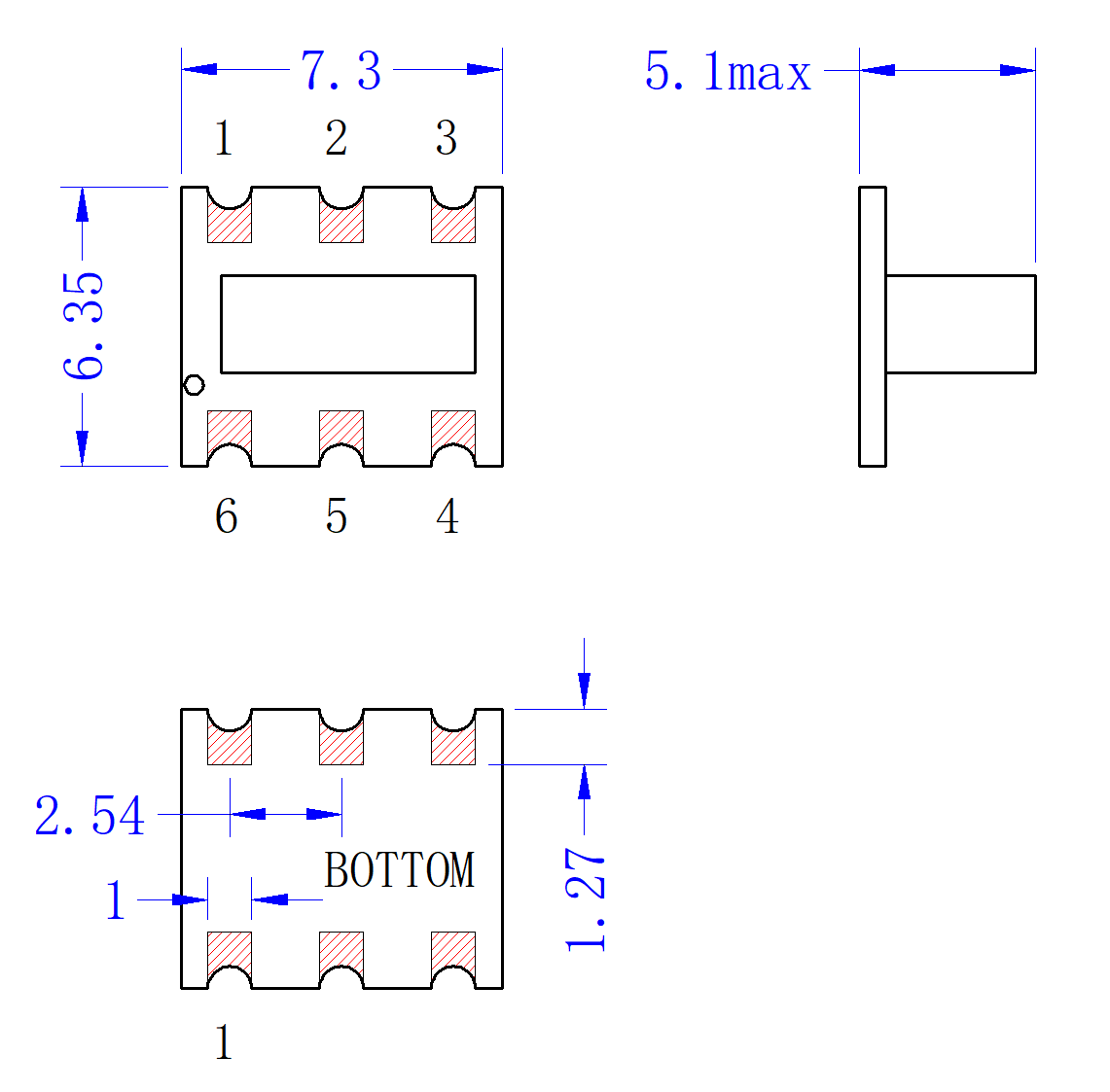

外形结构图(mm)

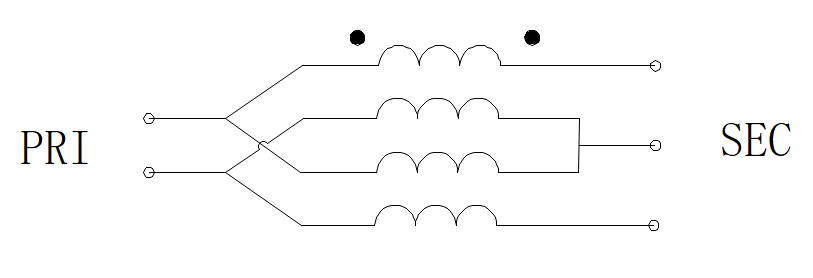

功能示意图

典型测试曲线图

注意事项

1产品支持220℃回流焊。
