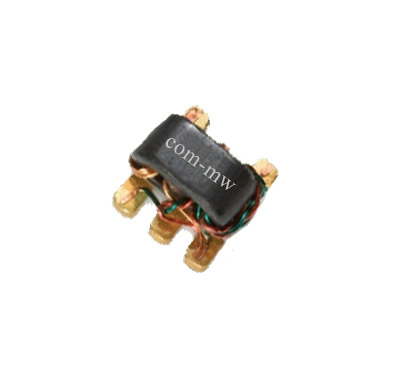

0.3~200MHz, 1: 1巴伦, 表面贴装, 替代型号MABAES0060
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 宽带，低损耗。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 200 | MHz |
| 插入损耗 | 0.6 | 1.5 | dB | |
| 回波损耗 | 10 | 15 | ||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±1 | ° |
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | MABAES0060 |
| ROHS | 满足 |

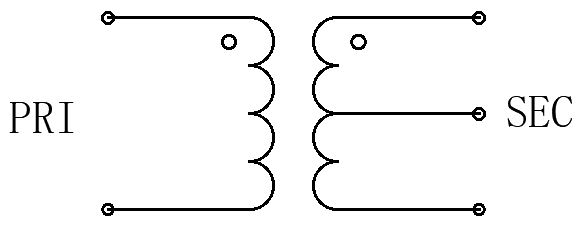

| 初级（圆点位） | 非平衡端口 | 4 |
| 初级 | 接地端口 | 5 |
| 次级（圆点位） | 平衡端口 | 3 |
| 次级 | 平衡端口 | 1 |
| 次级（中心抽头） | 接地端口 | 2 |

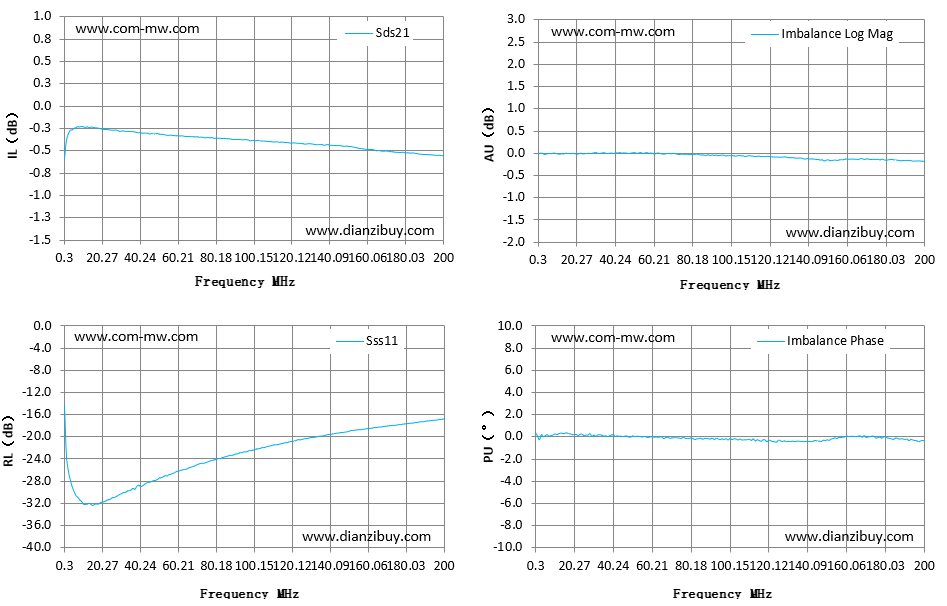

| Frequency MHz | IL dB | RL dB | AU dB | PU ° |
| 0.30 | -0.58 | -14.43 | 0.00 | 0.35 |
| 15.00 | -0.23 | -32.43 | 0.00 | 0.26 |
| 29.00 | -0.28 | -30.46 | 0.01 | 0.02 |
| 43.00 | -0.30 | -28.41 | 0.01 | 0.01 |
| 57.00 | -0.32 | -26.67 | 0.00 | -0.05 |
| 72.00 | -0.34 | -24.83 | -0.01 | -0.11 |
| 86.00 | -0.36 | -23.55 | -0.03 | -0.23 |
| 100.00 | -0.38 | -22.40 | -0.04 | -0.17 |
| 114.00 | -0.40 | -21.31 | -0.05 | -0.27 |
| 129.00 | -0.41 | -20.26 | -0.09 | -0.43 |
| 143.00 | -0.44 | -19.42 | -0.13 | -0.39 |
| 157.00 | -0.47 | -18.73 | -0.15 | -0.09 |
| 171.00 | -0.51 | -18.10 | -0.12 | -0.03 |
| 186.00 | -0.52 | -17.50 | -0.15 | -0.15 |
| 200.00 | -0.55 | -16.81 | -0.18 | -0.38 |
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
提供技术要求，工程师 1 个工作日内响应。
