产品类目 巴伦
T0408 巴伦
巴伦

巴伦 T0408

100~6000MHz, 阻抗比1: 2巴伦, 表面贴装, 工业级, 替代TTC2-63W+

型号
T0408
库存
该商品有现货 556 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
1 g
质保条件
一年保修

资料下载

商品介绍

产品特点

宽带,小体积。

主要参数

参数最小典型最大单位
工作频率100~6000MHz
插入损耗24.5dB
驻波比3
幅度平衡0.91.6dB
相位平衡6°

其它参数

阻抗比1:2巴伦
接口形式表面贴装
阻抗50Ω
功率容量1W设计保证
工作温度-45~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代TTC2-63W+

端口定义

PRIMARY DOT1(初级,圆点位)
PRIMARY4(初级)
SECONDARY DOT2(次级,圆点位)
SECONDARY3(次级)
NOT USED5

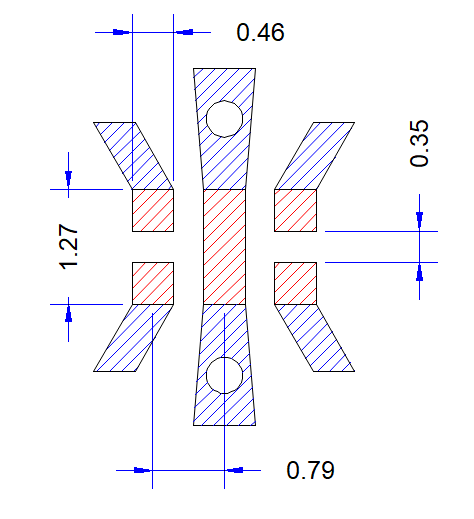

建议PCB布局图

典型测试数据

Frequency GHzS12 IL dBS13 IL dBS11 VSWRS13 Phase °
0.10-4.61-3.111.87173.12
0.75-4.14-3.321.76180.52
1.40-3.73-3.411.30182.18
2.08-4.11-4.381.79181.46
2.73-5.04-5.882.66178.72
3.37-5.71-6.893.09173.78
4.02-5.96-7.183.01169.15
4.70-6.09-7.042.64165.39
5.35-6.76-7.122.62167.80
6.00-7.88-6.722.74168.46

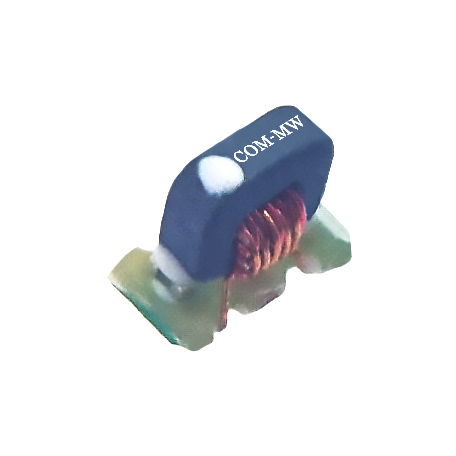

参考实物图

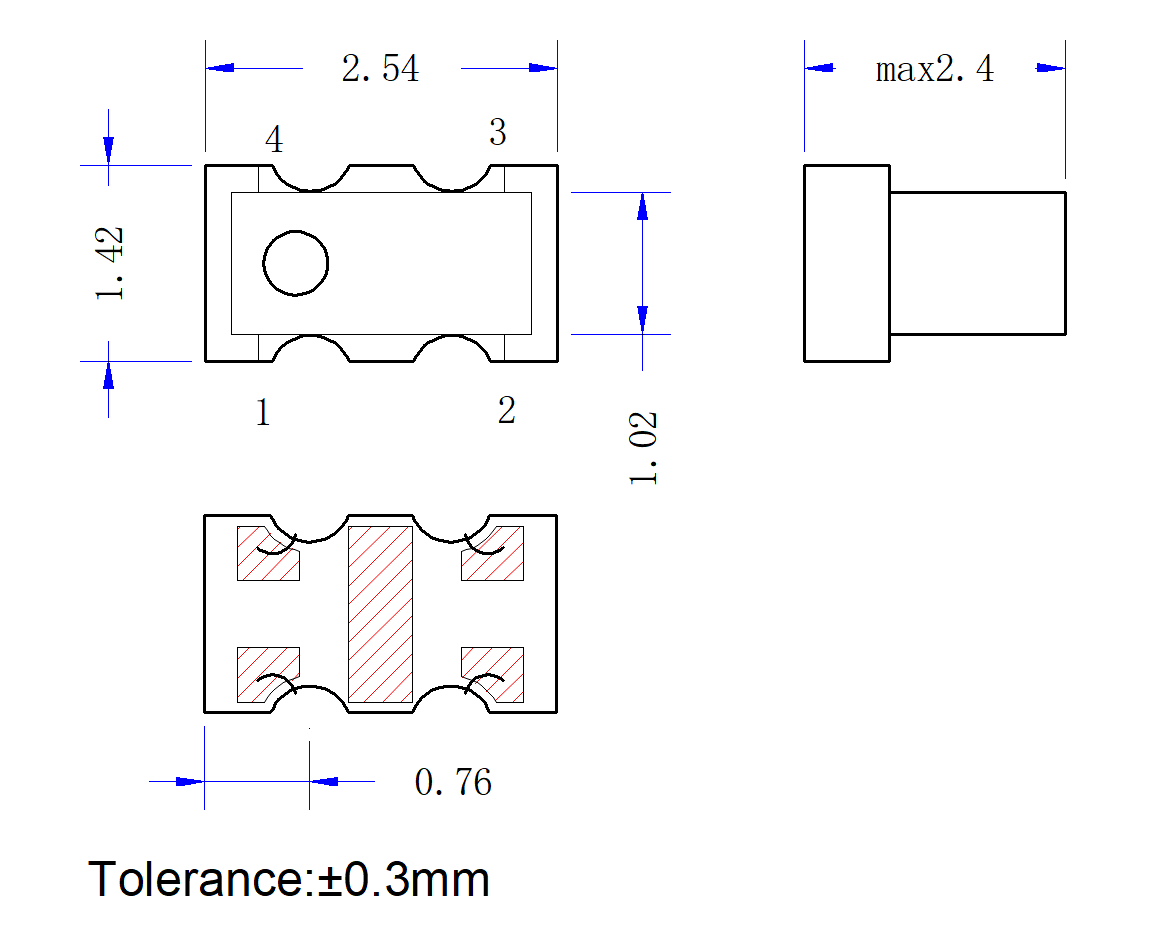

外形结构图(mm)

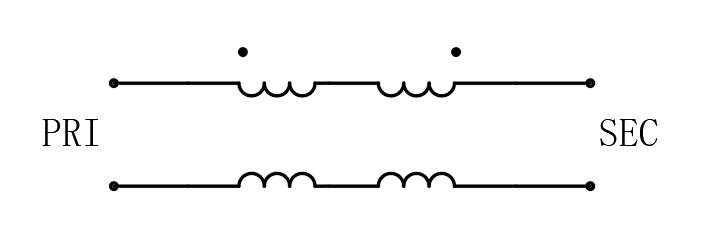

功能示意图

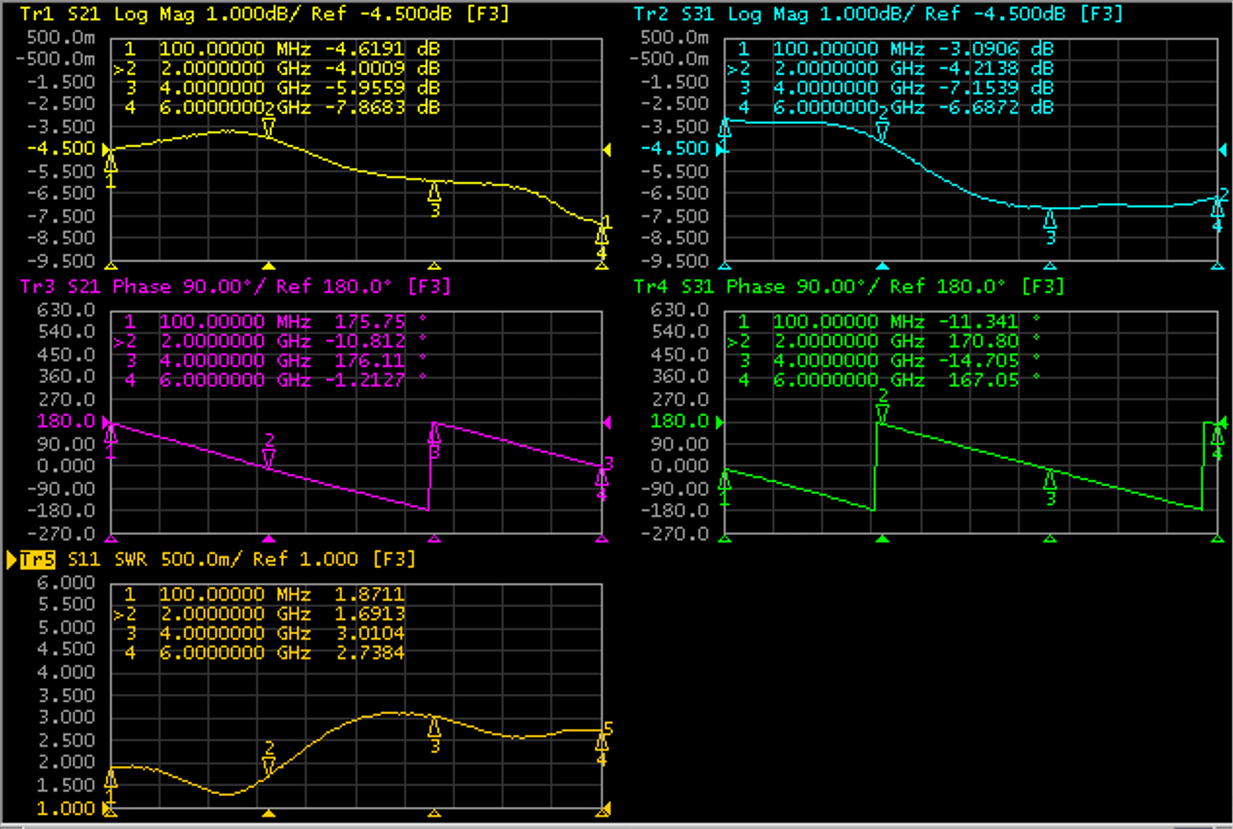

典型测试曲线图

注意事项

1产品支持260℃回流焊。
2清洗产品表面,请勿将产品浸泡清洗液中清洗。
