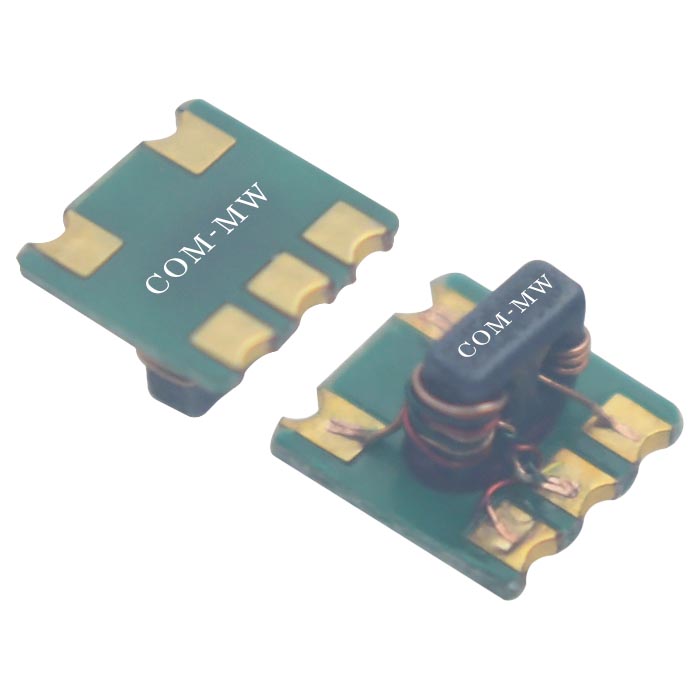

30~6000MHz, 阻抗比1: 2巴伦, 微带焊盘, 替代TCM2-63WX+
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
宽带,低损耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 6000 | MHz |
| 插入损耗 | 0.9 | 1.9 | dB@0.1-4G | |
| 插入损耗 | 1.5 | 2.9 | dB@0.03-5G | |
| 插入损耗 | 2.5 | 3.9 | dB@5-6G | |
| 输入驻波比 | 2 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 8 | ° | ||
| 共模抑制 | 20 | dB |
| 阻抗比 | 1:2巴伦 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TCM2-63WX+ |

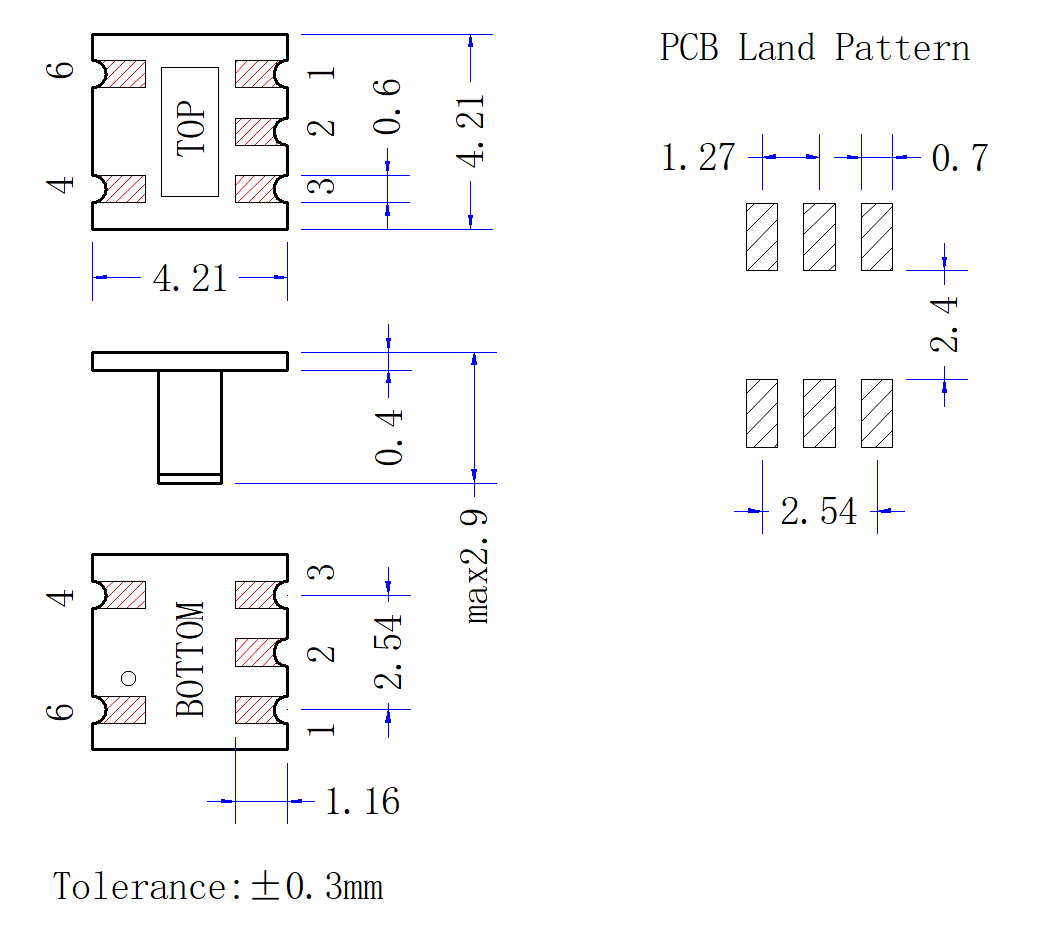

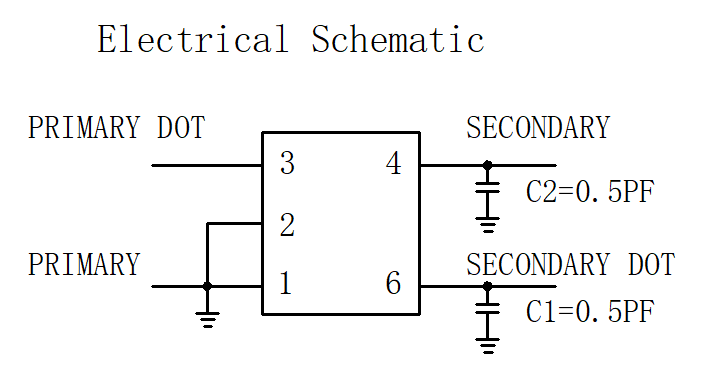

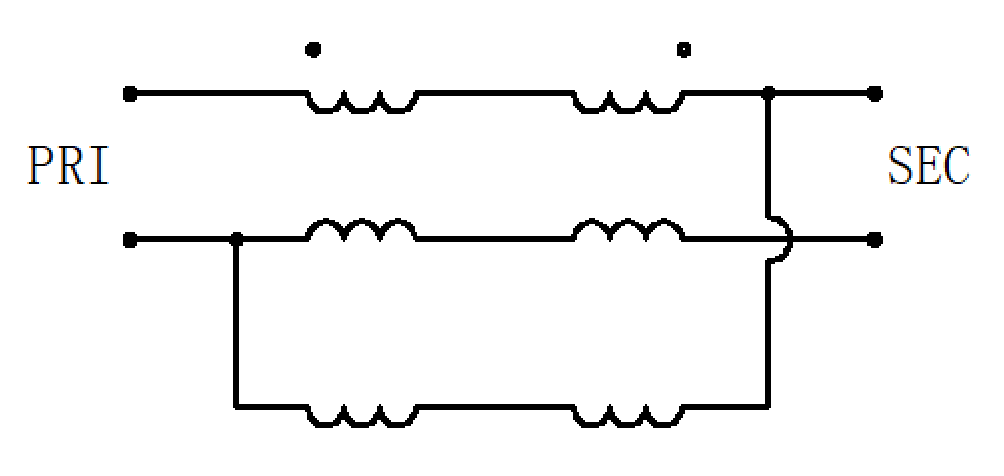

| PRIMARY DOT | 初级(圆点位):3 |
| PRIMARY | 初级:1,2 |
| SECONDARY DOT | 次级(圆点位):6 |
| SECONDARY | 次级:4 |
| GND | 1,2 |
| Not used | 5 |
| Frequency GHz | S12 IL dB | S13 IL dB | S11 VSWR | S13 Phase ° |
| 0.03 | -4.55 | -4.24 | 1.49 | 176.60 |
| 0.69 | -4.58 | -4.44 | 1.52 | 185.38 |
| 1.34 | -4.37 | -4.28 | 1.55 | 186.17 |
| 2.03 | -4.07 | -4.13 | 1.43 | 186.81 |
| 2.69 | -3.93 | -4.31 | 1.22 | 185.64 |
| 3.34 | -3.56 | -4.51 | 1.09 | 185.71 |
| 4.00 | -3.71 | -5.14 | 1.45 | 185.72 |
| 4.69 | -4.46 | -5.85 | 1.88 | 186.25 |
| 5.34 | -4.77 | -6.49 | 2.02 | 187.41 |
| 6.00 | -5.50 | -6.00 | 1.81 | 187.21 |



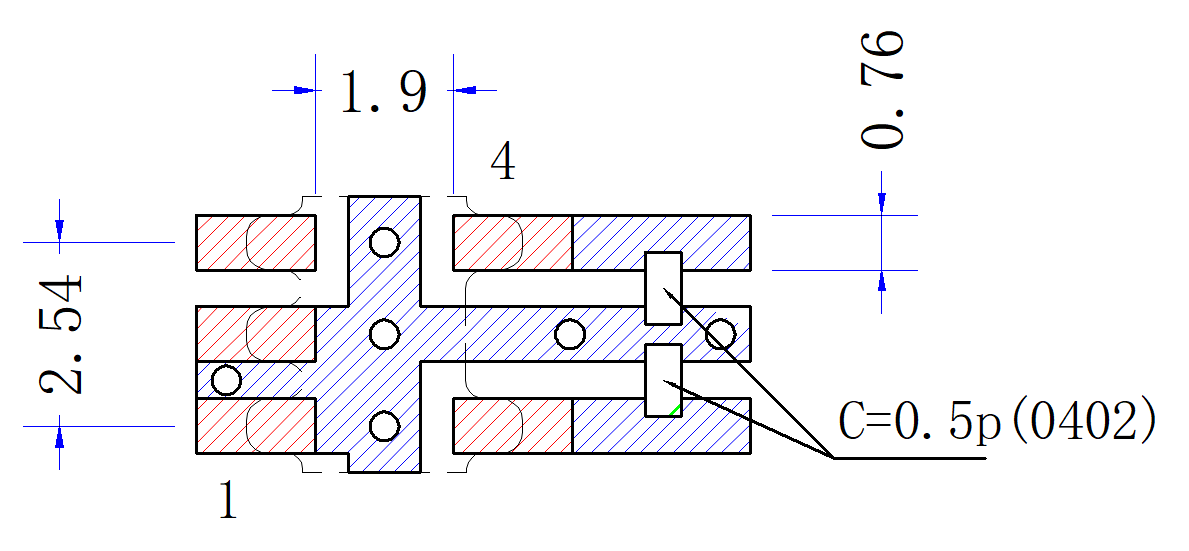

| 1 | 产品支持260℃回流焊。 |
提供技术要求,工程师 1 个工作日内响应。
