1300~2300MHz, 1: 1巴伦, 表面贴装, 功能替代TCN1-23+, LTCC
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
LTCC工艺，尺寸小，一致性好，性价比高。

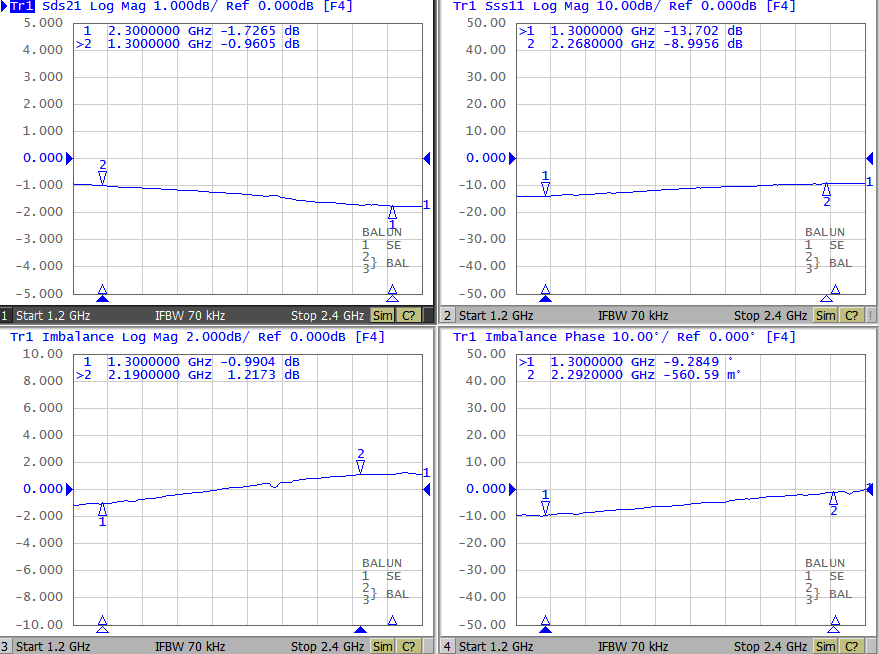

| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1300 | ~ | 2300 | MHz |
| 插入损耗 | 2 | dB | ||
| 返回损耗 | 6 | dB | ||
| 幅度平衡 | 2.4 | dB | ||
| 相位平衡 | 12 | ° |
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+100℃设计保证 |
| 质量等级 | 工业级 |
| 功能替代 | TCN1-23+尺寸更小 |
| ROHS | 满足 |
| 其它 | LTCC |

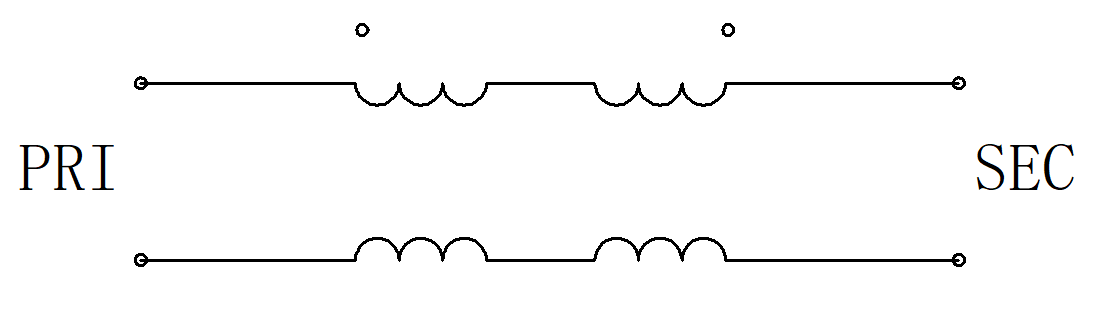

| 初级（圆点位） | 非平衡端口 | 4 | |
| 初级 | 接地端 | 2,5 | |
| 次级（圆点位） | 平衡端口 | 1 | |
| 次级 | 平衡端口 | 6 | |
| 不使用 | 不使用 | 3 |

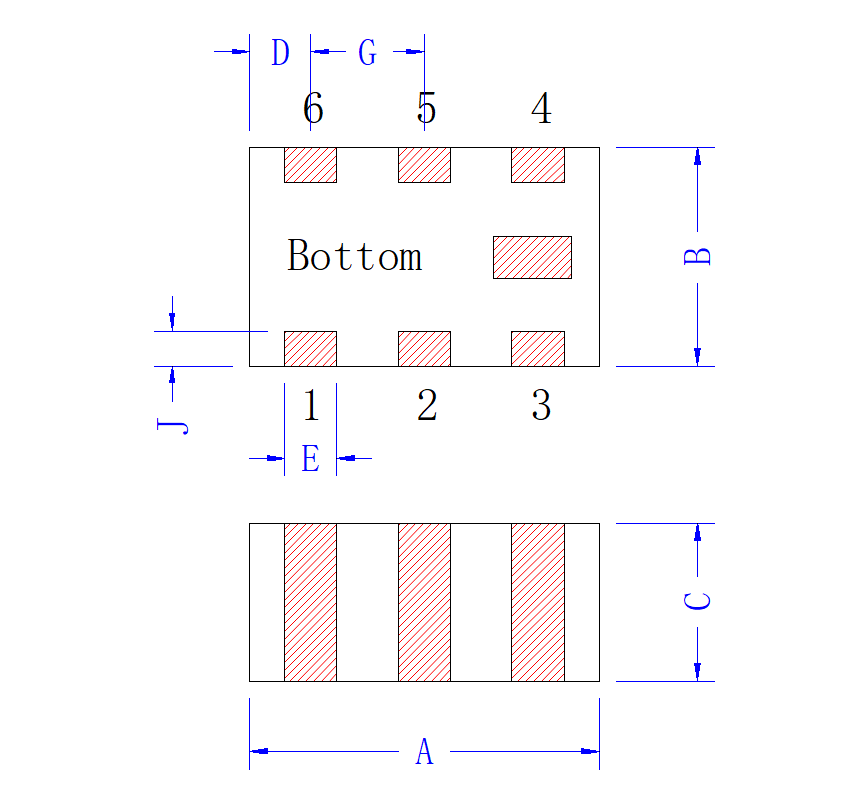

| 尺寸代码 | 尺寸 | 单位 |
| A | 2 | mm |
| B | 1.25 | mm |
| C | 0.9 | mm |
| D | 0.35 | mm |
| E | 0.3 | mm |
| F | 0.2 | mm |
| G | 0.65 | mm |
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
提供技术要求，工程师 1 个工作日内响应。
