10~12000MHz, 1: 2巴伦, 表面贴装, 替代型号BAL-0012SSG
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 12000 | MHz |
| 插入损耗 | 6.5 | dB | ||
| 输入驻波比 | 1.6 | |||
| 幅度平衡 | 1.8 | dB | ||
| 相位平衡 | 12 | ° | ||
| 共模抑制 | 18 | dB | ||
| 隔离度 | 8 | dB |
| 阻抗比 | 1:2巴伦 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | BAL-0012SSG |
| ROHS | 满足 |

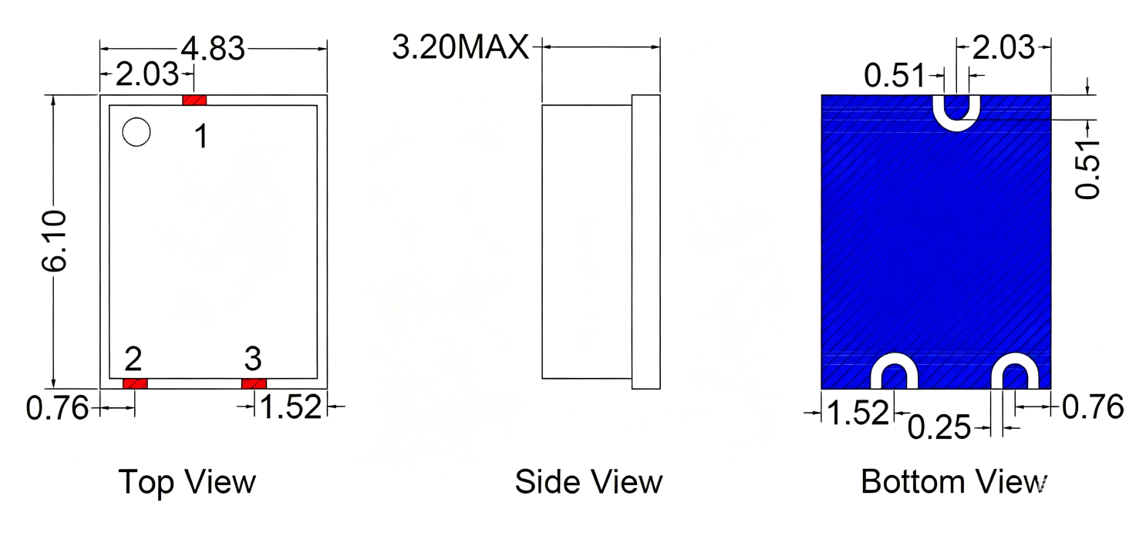

| 输入 | 1 | --- |
| 输出0° | 2 | --- |
| 输出180° | 3 | --- |

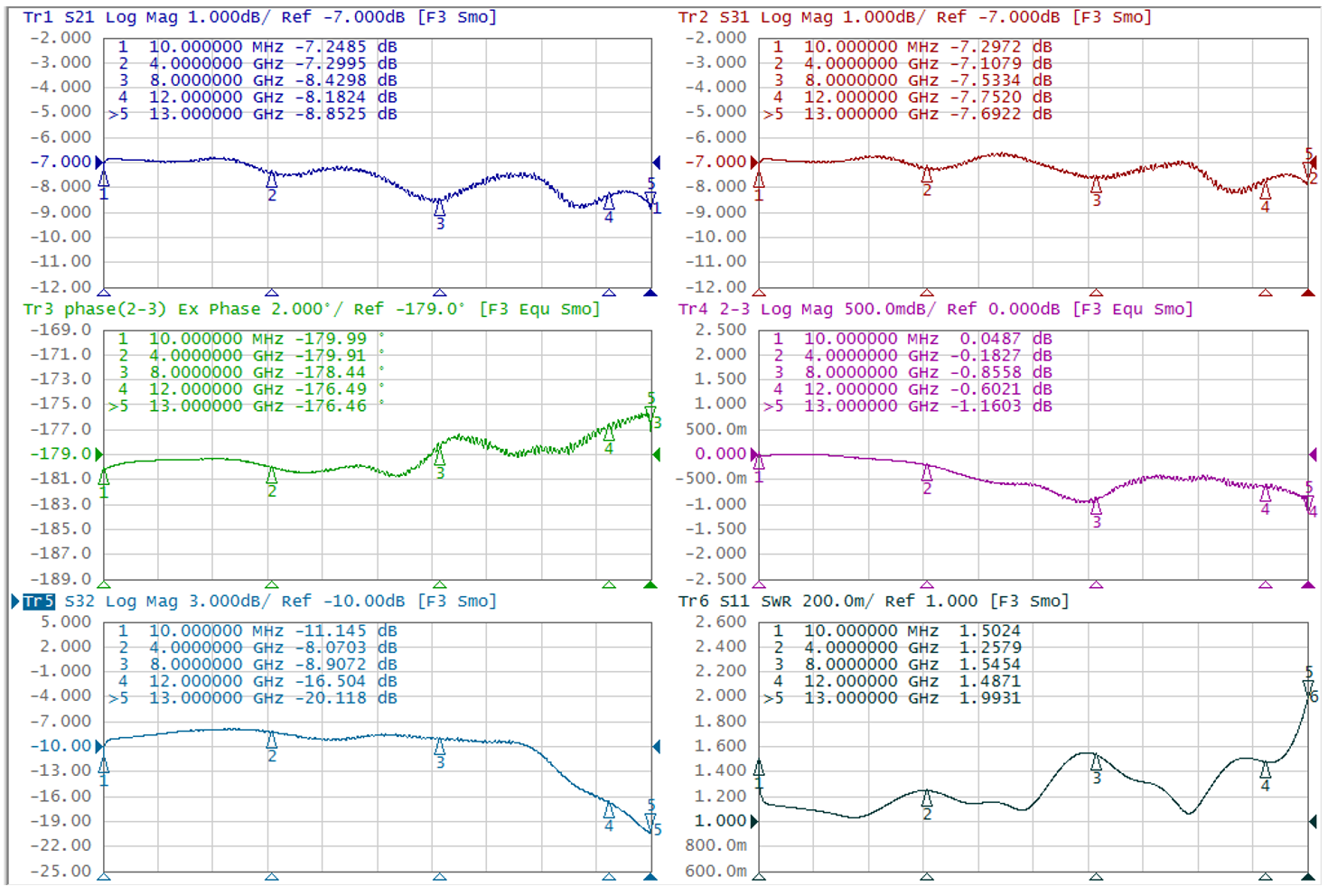

| Frequency GHz | S12 IL dB | S13 IL dB | S11 VSWR | S13 Phase ° |
| 0.01 | -7.25 | -7.29 | 1.50 | 180.00 |
| 0.94 | -6.85 | -6.87 | 1.12 | 179.41 |
| 1.87 | -7.01 | -7.03 | 1.06 | 179.85 |
| 2.79 | -6.80 | -6.60 | 1.10 | 179.51 |
| 3.72 | -7.11 | -7.03 | 1.25 | 180.07 |
| 4.65 | -7.58 | -7.17 | 1.19 | 180.03 |
| 5.58 | -7.39 | -6.45 | 1.16 | 179.94 |
| 6.50 | -6.97 | -6.45 | 1.15 | 176.16 |
| 7.43 | -8.62 | -7.71 | 1.52 | 187.38 |
| 8.36 | -8.17 | -7.57 | 1.46 | 170.26 |
| 9.29 | -7.00 | -7.46 | 1.32 | 178.92 |
| 10.22 | -8.07 | -7.32 | 1.07 | 178.55 |
| 11.14 | -8.44 | -7.93 | 1.47 | 177.03 |
| 12.07 | -7.98 | -7.52 | 1.49 | 177.45 |
| 13.00 | -8.81 | -7.85 | 1.99 | 174.85 |


| 1 | 支持245℃回流焊。 |
| --- | 可以短时间浸泡清洗,请及时烘干。 |
提供技术要求,工程师 1 个工作日内响应。
