通带频率62~78MHz, DC-55MHz≥40dB, 85-700MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 62 | ~ | 78 | MHz | ||
| 通带损耗 | 3 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-55 | MHz≥ | 40 | dB | ||
| 带外抑制 | 85-700 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

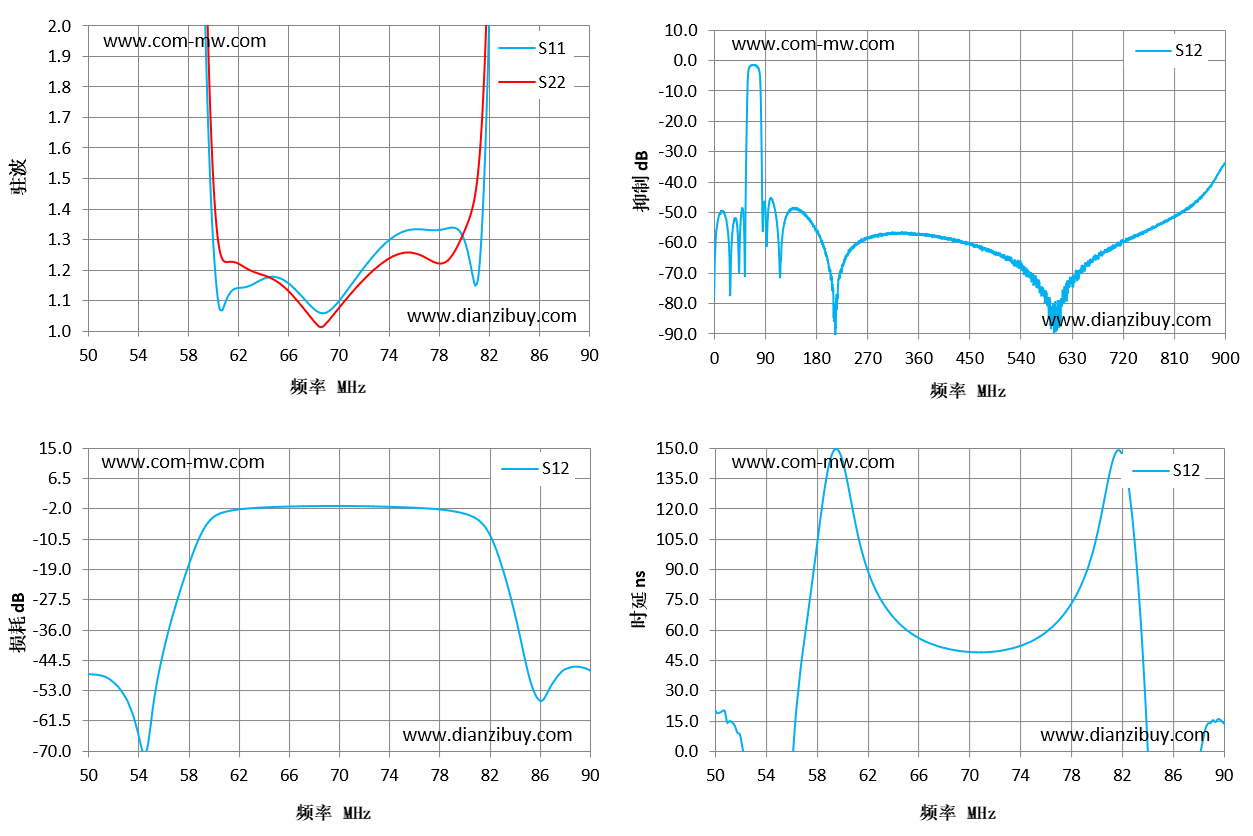

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 50 | 31.9 | 25.12 | -48.48 | -48.48 | 20.83 |
| 53 | 21.17 | 21.15 | -54.92 | -54.92 | -39.99 |
| 56 | 11.75 | 13.71 | -42.85 | -42.85 | -19.69 |
| 59 | 2.89 | 3.44 | -9.52 | -9.52 | 141.95 |
| 61 | 1.09 | 1.23 | -2.9 | -2.9 | 115.66 |
| 64 | 1.17 | 1.18 | -1.7 | -1.7 | 67.06 |
| 67 | 1.12 | 1.09 | -1.37 | -1.37 | 53.5 |
| 70 | 1.09 | 1.07 | -1.28 | -1.28 | 49.41 |
| 73 | 1.25 | 1.2 | -1.42 | -1.42 | 50.61 |
| 76 | 1.33 | 1.26 | -1.76 | -1.76 | 58.8 |
| 79 | 1.34 | 1.24 | -2.65 | -2.65 | 84.83 |
| 81 | 1.15 | 1.45 | -4.82 | -4.82 | 135.68 |
| 84 | 5.75 | 6.26 | -30.44 | -30.44 | 11.24 |
| 87 | 8.7 | 12.35 | -51.55 | -51.55 | -118.64 |
| 90 | 11.44 | 19.08 | -47.32 | -47.32 | 14.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
