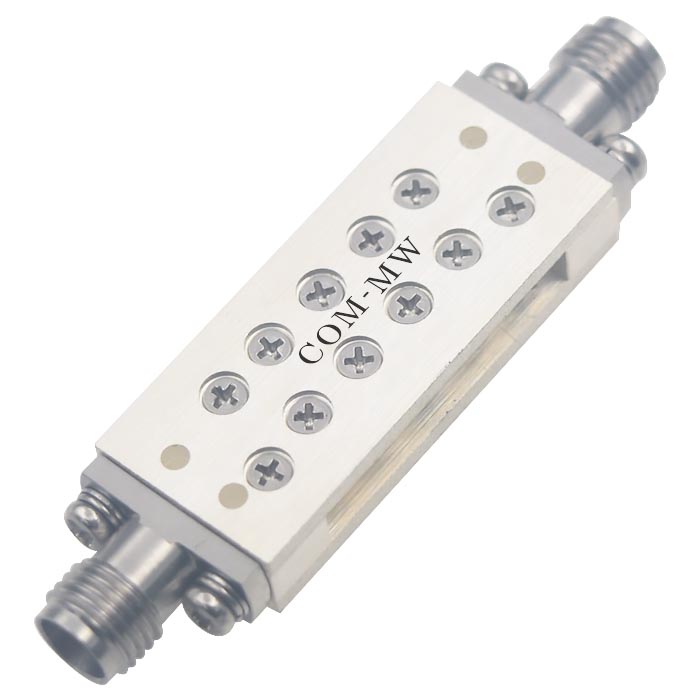

通带频率9~12GHz, DC-8GHz≥70dB, 13-26GHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9 | ~ | 12 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-8 | GHz≥ | 70 | dB | ||
| 带外抑制 | 13-26 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

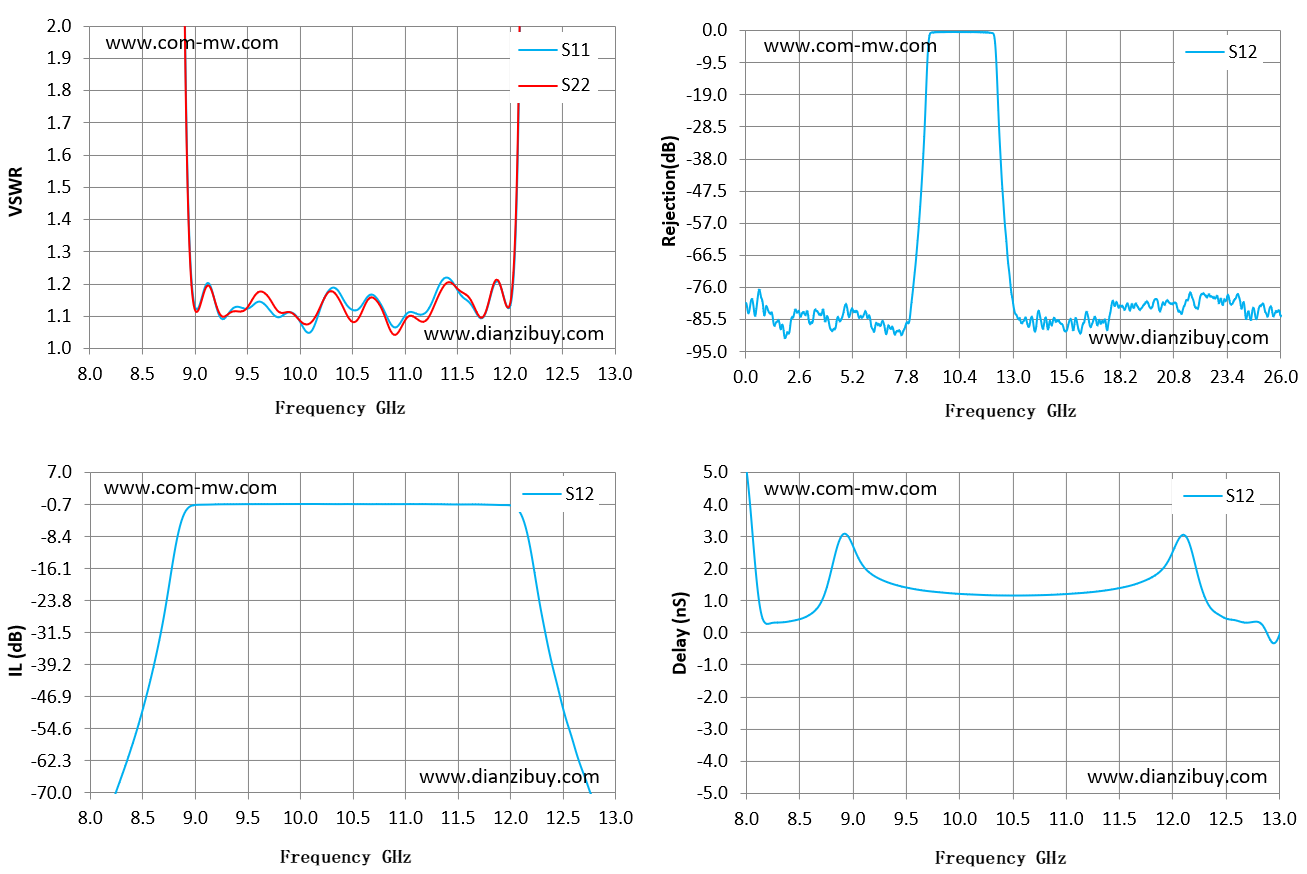

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 8 | 96.86 | 73.07 | -83.08 | 5.22 |
| 8.36 | 73.75 | 54.46 | -62.41 | 0.34 |
| 8.71 | 44.89 | 36.97 | -27.67 | 0.95 |
| 9.07 | 1.16 | 1.15 | -0.59 | 2.26 |
| 9.43 | 1.13 | 1.12 | -0.47 | 1.48 |
| 9.79 | 1.1 | 1.12 | -0.44 | 1.29 |
| 10.14 | 1.07 | 1.09 | -0.42 | 1.2 |
| 10.5 | 1.12 | 1.08 | -0.45 | 1.17 |
| 10.86 | 1.08 | 1.06 | -0.46 | 1.19 |
| 11.21 | 1.11 | 1.09 | -0.45 | 1.27 |
| 11.57 | 1.15 | 1.17 | -0.53 | 1.45 |
| 11.93 | 1.18 | 1.18 | -0.67 | 2.05 |
| 12.29 | 39.23 | 36.06 | -25.37 | 1.28 |
| 12.64 | 117.23 | 69.95 | -61.17 | 0.36 |
| 13 | 232.99 | 93.9 | -82.37 | -0.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
