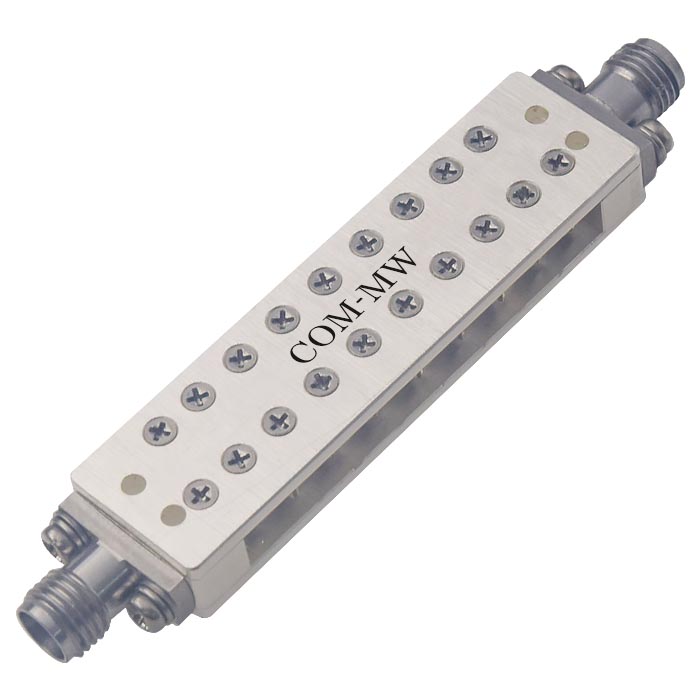

通带频率 11~13GHz, DC-10.8GHz≥40dB, 13.21-36GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 11 | ~ | 13 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-10.8 | GHz≥ | 40 | dB | ||
| 带外抑制 | 13.21-36 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

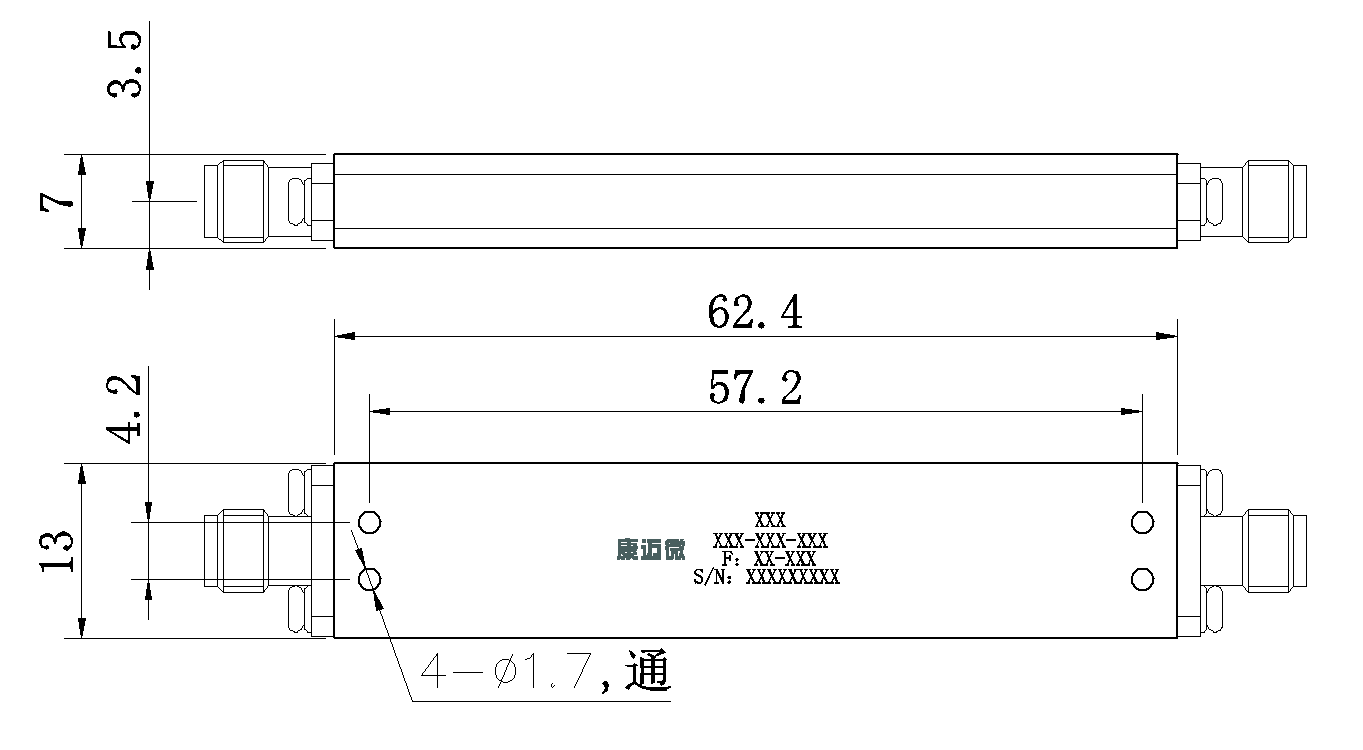

| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

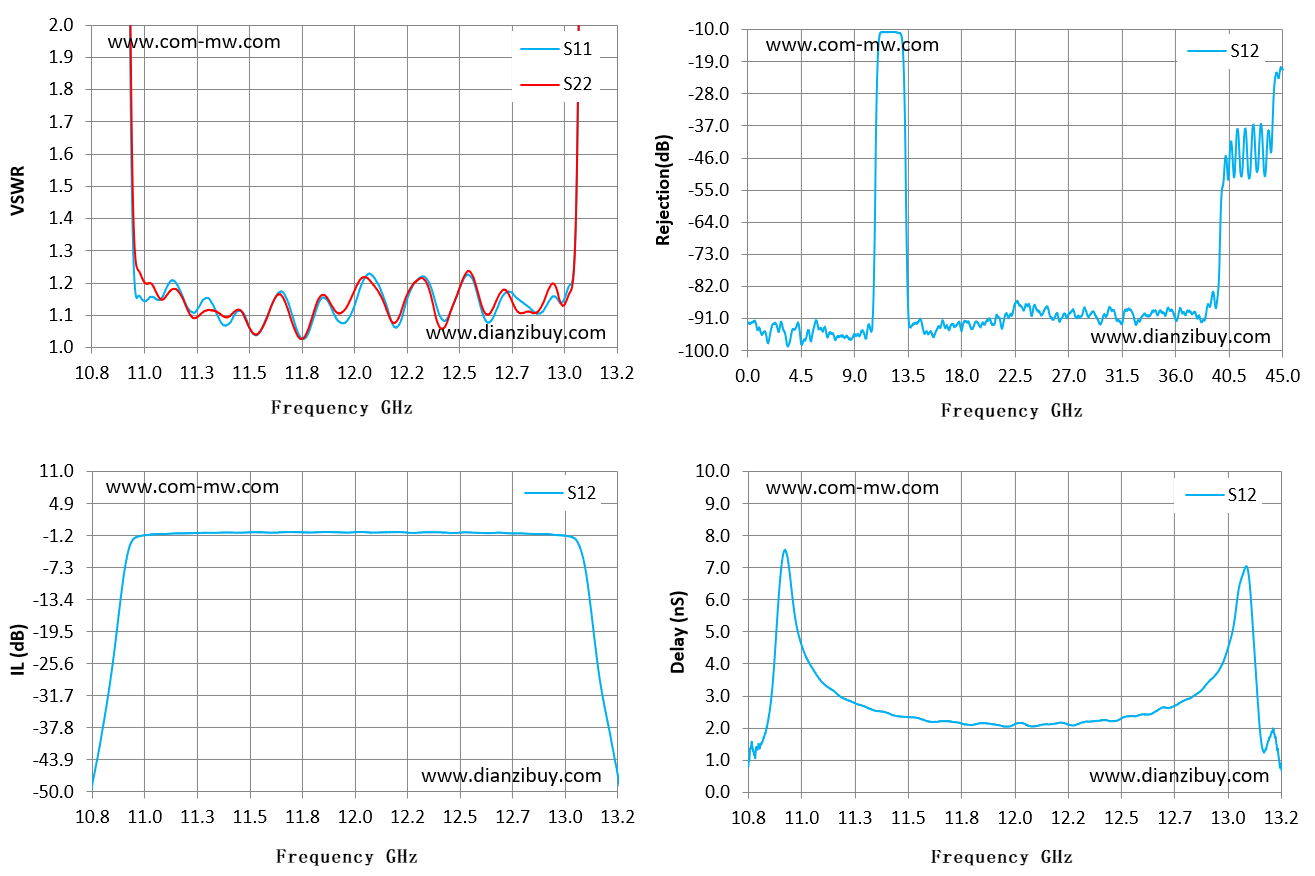

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 10.80 | 41.41 | 37.96 | -48.84 | 0.80 |
| 10.97 | 2.44 | 2.73 | -3.56 | 7.51 |
| 11.14 | 1.18 | 1.16 | -0.90 | 3.37 |
| 11.31 | 1.15 | 1.11 | -0.69 | 2.70 |
| 11.49 | 1.11 | 1.11 | -0.66 | 2.35 |
| 11.66 | 1.17 | 1.17 | -0.60 | 2.20 |
| 11.83 | 1.13 | 1.14 | -0.59 | 2.12 |
| 12.00 | 1.13 | 1.18 | -0.57 | 2.11 |
| 12.17 | 1.08 | 1.08 | -0.57 | 2.12 |
| 12.34 | 1.20 | 1.19 | -0.59 | 2.19 |
| 12.51 | 1.22 | 1.23 | -0.61 | 2.35 |
| 12.69 | 1.17 | 1.18 | -0.74 | 2.62 |
| 12.86 | 1.11 | 1.14 | -0.91 | 3.32 |
| 13.03 | 2.56 | 2.54 | -3.86 | 6.83 |
| 13.20 | 26.47 | 31.41 | -46.77 | 0.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
