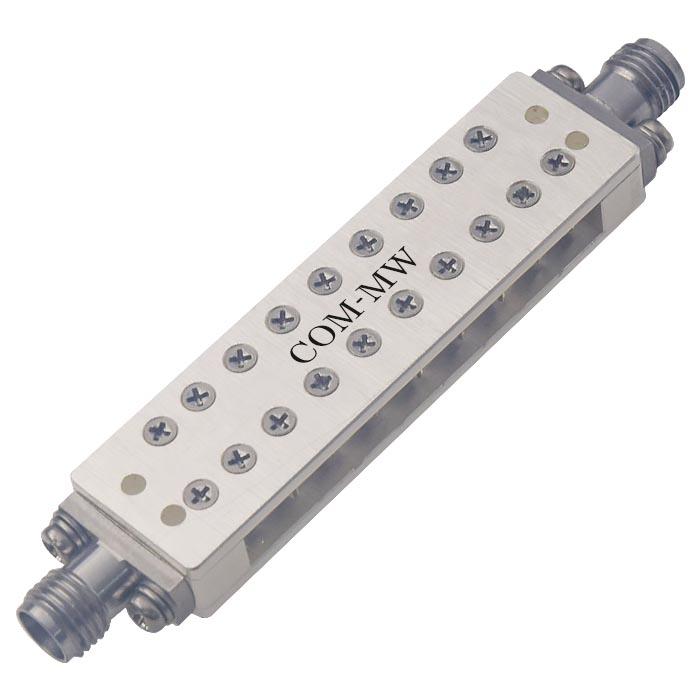

通带频率9.5~15.5GHz, DC-8.5GHz≥60dB, 16.5-29GHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9.5 | ~ | 15.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-8.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 16.5-29 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

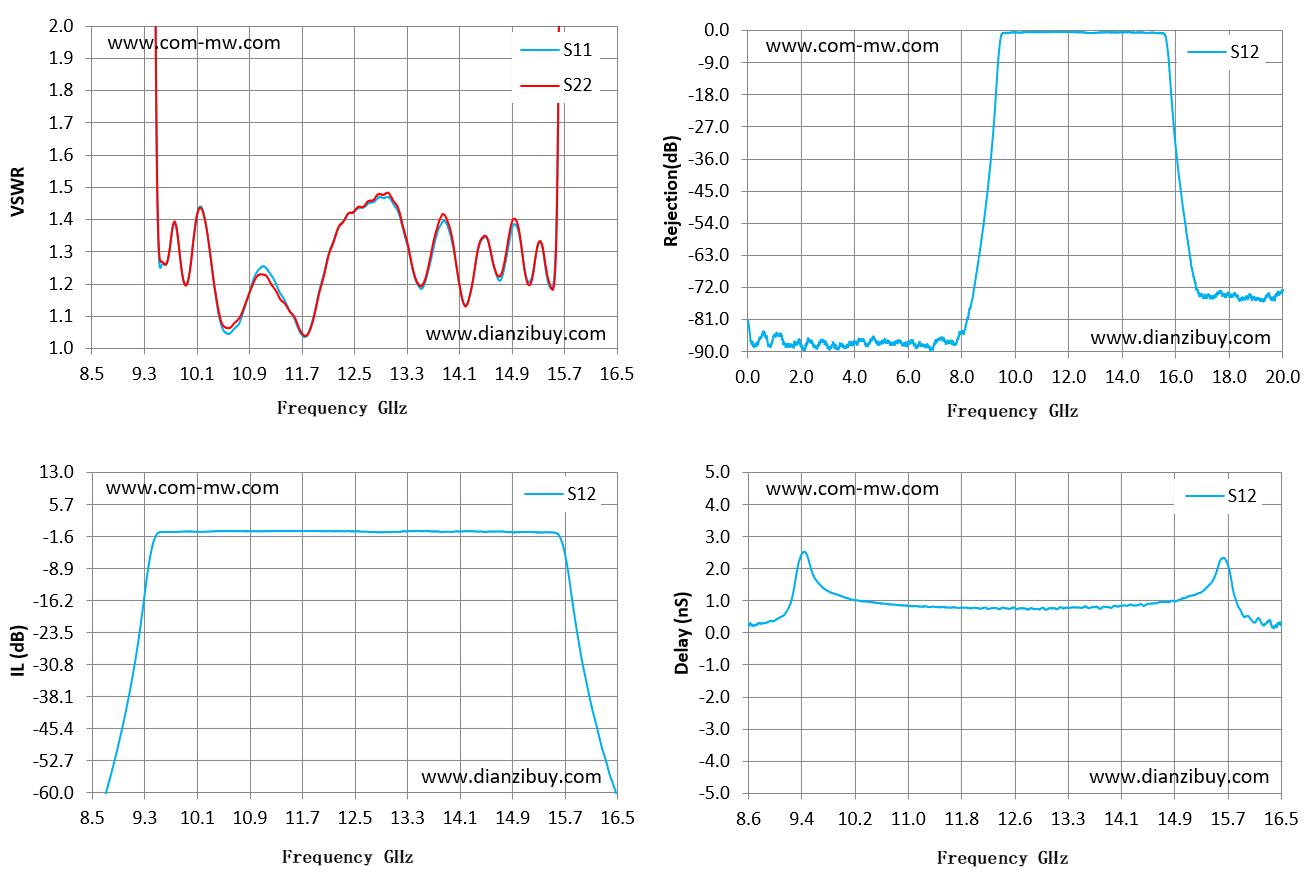

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 8.5 | 127.01 | 324.45 | -69.79 | 0.13 |
| 9.07 | 91.65 | 122.93 | -37.08 | 0.46 |
| 9.64 | 1.26 | 1.26 | -0.49 | 1.57 |
| 10.21 | 1.42 | 1.41 | -0.47 | 1 |
| 10.79 | 1.1 | 1.11 | -0.33 | 0.87 |
| 11.36 | 1.17 | 1.16 | -0.29 | 0.81 |
| 11.93 | 1.14 | 1.14 | -0.31 | 0.77 |
| 12.5 | 1.42 | 1.42 | -0.38 | 0.75 |
| 13.07 | 1.46 | 1.47 | -0.51 | 0.76 |
| 13.64 | 1.25 | 1.26 | -0.37 | 0.78 |
| 14.21 | 1.14 | 1.13 | -0.36 | 0.84 |
| 14.79 | 1.25 | 1.27 | -0.47 | 0.96 |
| 15.36 | 1.32 | 1.32 | -0.62 | 1.32 |
| 15.93 | 28.89 | 33.65 | -27.64 | 0.58 |
| 16.5 | 67.48 | 83.47 | -61.3 | 0.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
