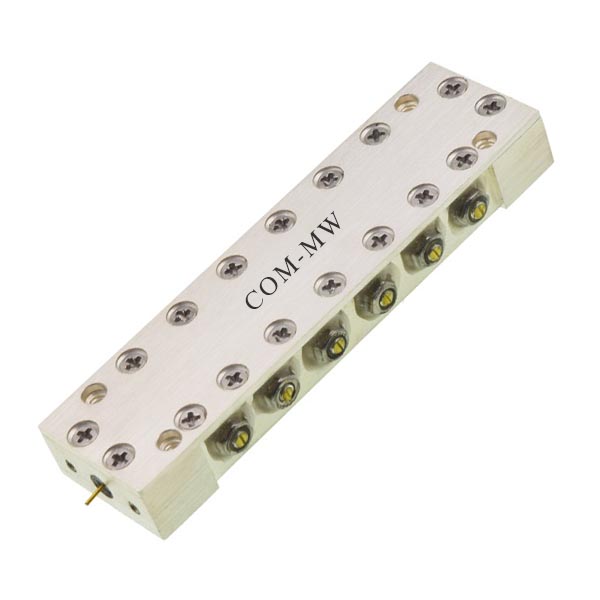

通带频率24~26GHz, DC-23.5GHz≥55dB, 26.5-45GHz≥55dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 24 | ~ | 26 | GHz |
| 通带损耗 | / | / | 2.3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-23.5 | GHz≥ | 55 | dB | ||
| 带外抑制 | 26.5-45 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |

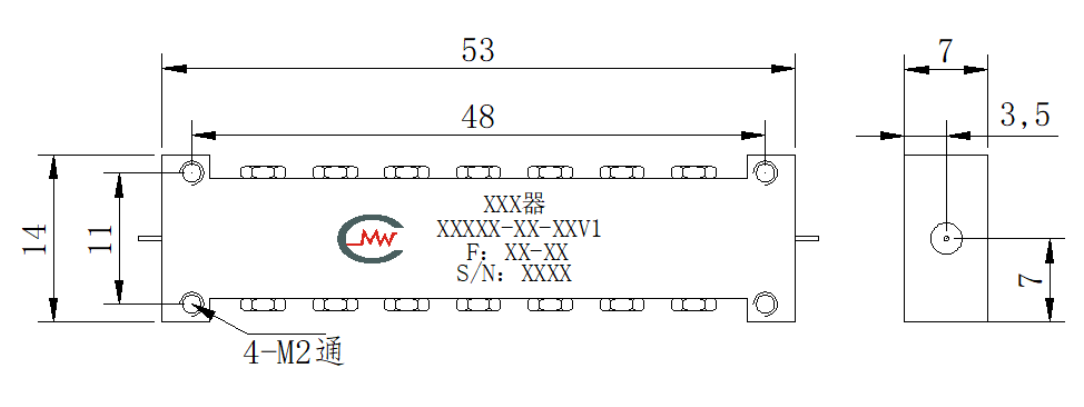

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

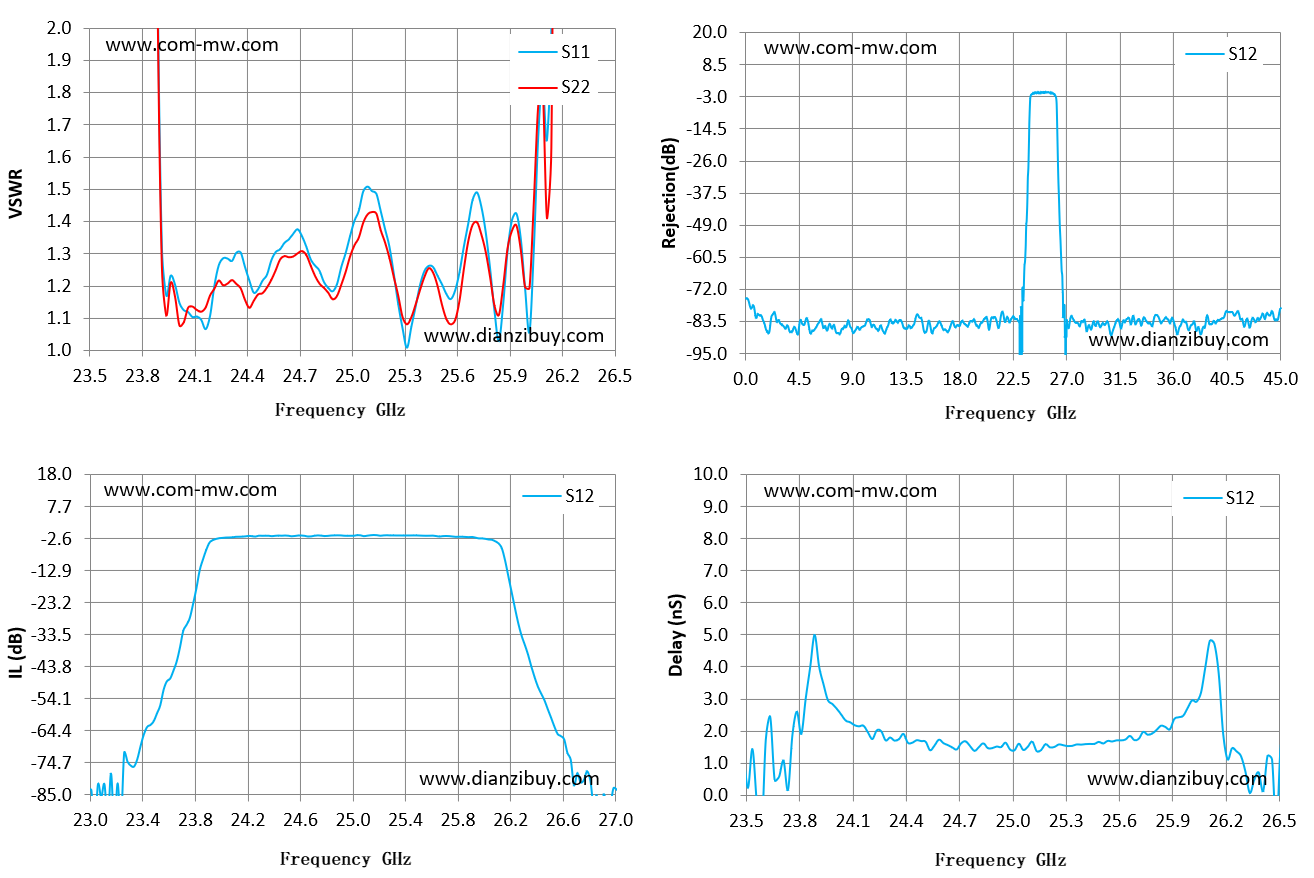

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 23.5 | 23.35 | 23.72 | -61.34 | 1.19 |
| 23.71 | 18.06 | 13.73 | -32.22 | 1.07 |
| 23.93 | 1.32 | 1.26 | -3.81 | 4.02 |
| 24.14 | 1.1 | 1.12 | -1.94 | 2.15 |
| 24.36 | 1.3 | 1.19 | -1.62 | 1.75 |
| 24.57 | 1.31 | 1.25 | -1.69 | 1.55 |
| 24.79 | 1.26 | 1.23 | -1.72 | 1.38 |
| 25 | 1.36 | 1.29 | -1.62 | 1.43 |
| 25.21 | 1.32 | 1.29 | -1.61 | 1.49 |
| 25.43 | 1.25 | 1.23 | -1.53 | 1.59 |
| 25.64 | 1.32 | 1.25 | -1.71 | 1.74 |
| 25.86 | 1.15 | 1.2 | -2.01 | 2.13 |
| 26.07 | 1.66 | 1.76 | -2.92 | 3.19 |
| 26.29 | 14.29 | 15.89 | -33.72 | 1.22 |
| 26.5 | 23.88 | 24.14 | -57.48 | -1.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
