通带频率 6~8GHz, DC-5.4GHz≥60dB, 5.4-5.6GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 8 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-5.4 | GHz≥ | 60 | dB | ||
| 带外抑制 | 5.4-5.6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 8.4-8.6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 8.6-21 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

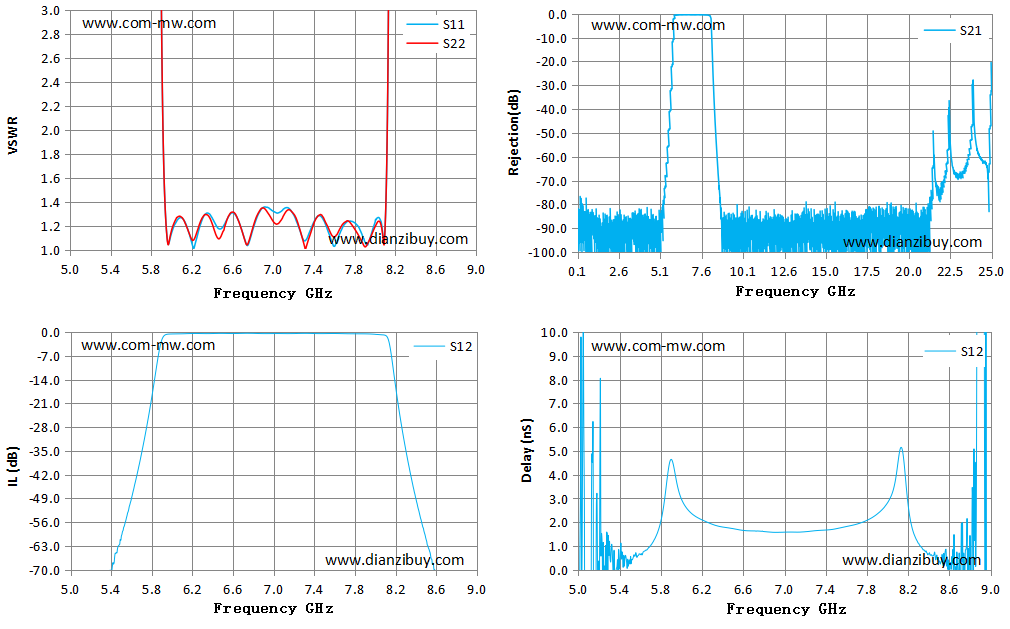

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 5.00 | 519.40 | 1205.11 | -91.56 | -12.52 |
| 5.29 | 215.32 | 257.26 | -79.18 | -0.70 |
| 5.57 | 79.53 | 77.23 | -52.92 | 0.52 |
| 5.86 | 11.96 | 11.68 | -8.64 | 3.62 |
| 6.14 | 1.22 | 1.21 | -0.49 | 2.24 |
| 6.43 | 1.22 | 1.15 | -0.43 | 1.78 |
| 6.71 | 1.12 | 1.11 | -0.39 | 1.63 |
| 7.00 | 1.32 | 1.24 | -0.45 | 1.58 |
| 7.29 | 1.10 | 1.09 | -0.40 | 1.64 |
| 7.57 | 1.08 | 1.13 | -0.44 | 1.79 |
| 7.86 | 1.16 | 1.09 | -0.53 | 2.22 |
| 8.14 | 3.83 | 3.94 | -3.78 | 5.08 |
| 8.43 | 74.20 | 65.89 | -52.71 | 0.61 |
| 8.71 | 223.15 | 192.04 | -82.43 | -0.30 |
| 9.00 | 720.48 | 1402.13 | -93.72 | -0.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
