通带频率 1500~3000MHz, DC-1200MHz≥40dBc, 3500-6000MHz≥45dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 3000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-1200 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 3500-6000 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |

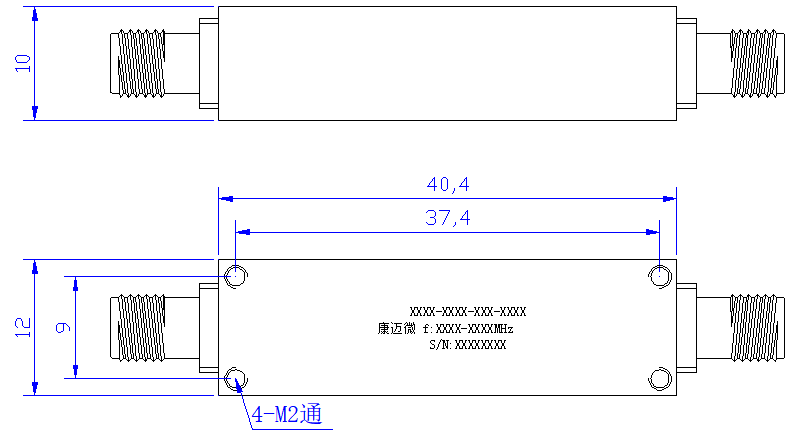

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

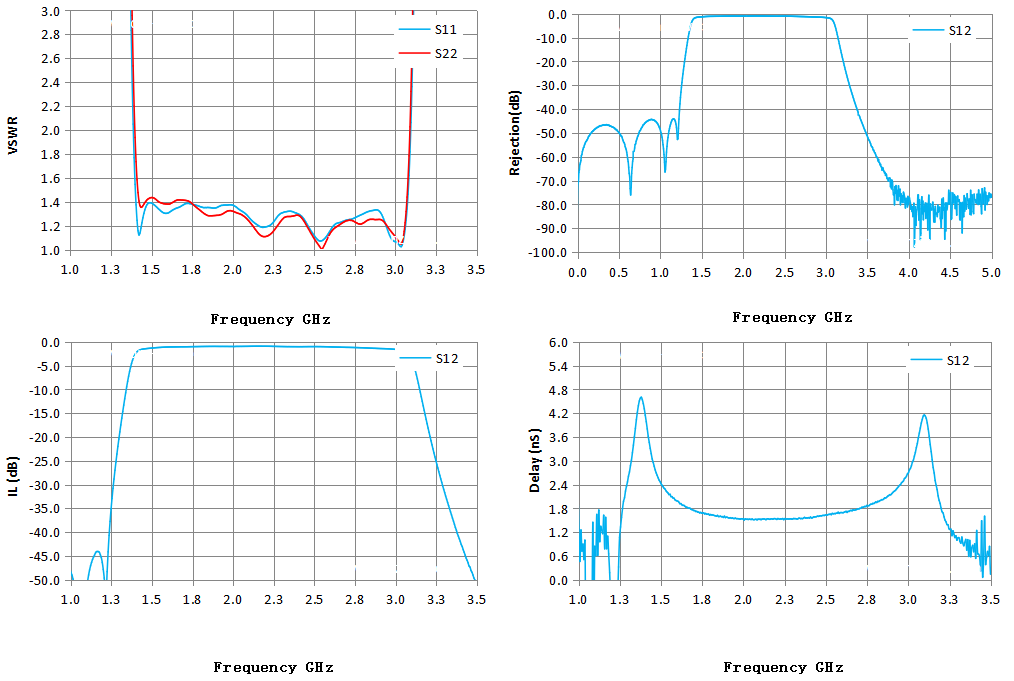

| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.00 | 36.81 | -47.82 | -47.86 | 1.98 |
| 1.18 | 23.41 | -44.26 | -44.33 | 1.10 |
| 1.36 | 4.65 | -7.21 | -7.19 | 4.22 |
| 1.54 | 1.35 | -1.18 | -1.18 | 2.21 |
| 1.71 | 1.38 | -1.02 | -1.03 | 1.75 |
| 1.89 | 1.35 | -0.94 | -0.95 | 1.60 |
| 2.07 | 1.32 | -0.93 | -0.93 | 1.51 |
| 2.25 | 1.22 | -0.93 | -0.93 | 1.52 |
| 2.43 | 1.28 | -1.00 | -1.00 | 1.58 |
| 2.61 | 1.17 | -1.05 | -1.05 | 1.69 |
| 2.79 | 1.29 | -1.22 | -1.22 | 1.93 |
| 2.96 | 1.14 | -1.46 | -1.46 | 2.45 |
| 3.14 | 5.38 | -8.69 | -8.69 | 3.23 |
| 3.32 | 20.53 | -33.76 | -33.73 | 0.92 |
| 3.50 | 28.30 | -51.14 | -51.08 | 0.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
