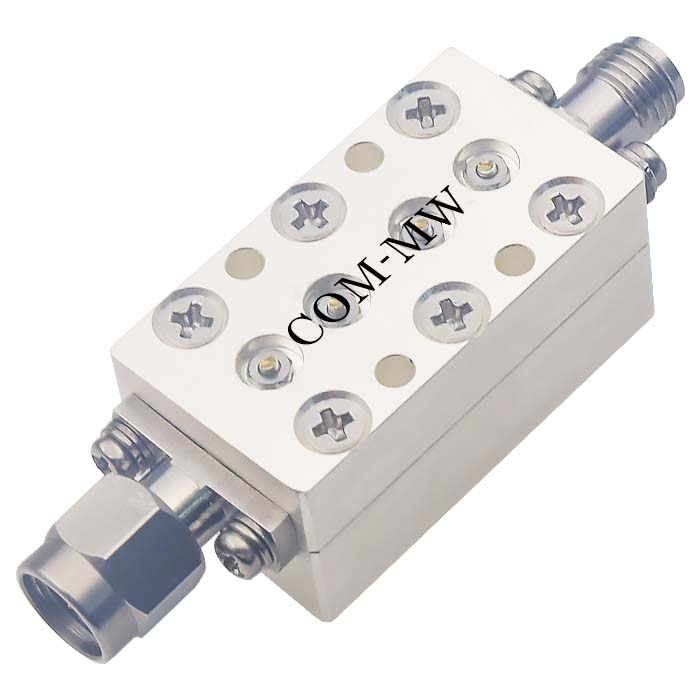

通带频率8~12GHz, 16-24GHz≥40dB, 24-34.5GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 12 | GHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | 16-24 | GHz≥ | 40 | dB | ||
| 带外抑制 | 24-34.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 34.5-36 | GHz≥ | 35 | dB | ||
| 带外抑制 | DC-5.5 | GHz≥ | 30 | dB |

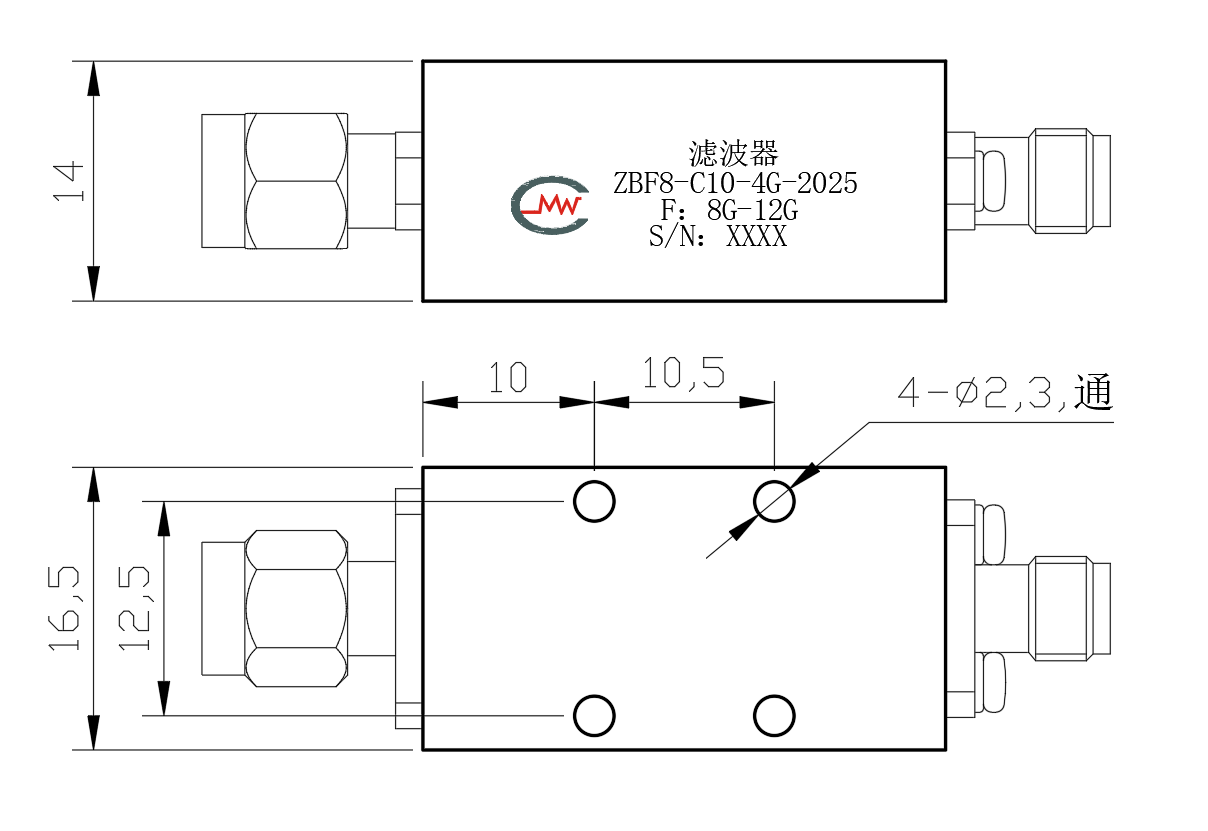

| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 30W平均功率，峰值150W |
| 工作温度 | -40~+70℃设计保证 |

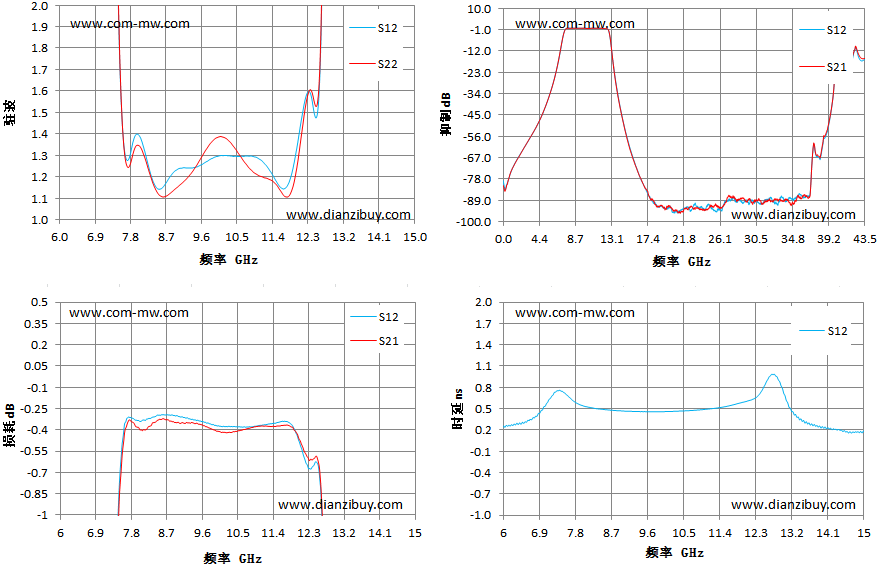

| 频率 GHz | S12 驻波 | S12 损耗 dB | S12 抑制 dB |
|---|---|---|---|
| 6 | 90.98 | -28.97 | -28.97 |
| 6.64 | 55.82 | -17.6 | -17.6 |
| 7.29 | 5.67 | -3.03 | -3.03 |
| 7.93 | 1.4 | -0.33 | -0.33 |
| 8.57 | 1.14 | -0.29 | -0.29 |
| 9.21 | 1.24 | -0.31 | -0.31 |
| 9.86 | 1.28 | -0.36 | -0.36 |
| 10.5 | 1.29 | -0.38 | -0.38 |
| 11.14 | 1.27 | -0.37 | -0.37 |
| 11.79 | 1.16 | -0.35 | -0.35 |
| 12.43 | 1.52 | -0.65 | -0.65 |
| 13.07 | 22.09 | -12.27 | -12.27 |
| 13.71 | 50.4 | -32.23 | -32.23 |
| 14.36 | 69.01 | -46.8 | -46.8 |
| 15 | 72.43 | -58.09 | -58.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
