0.01~18GHz, 馈电电压50V, 馈电电流500mA, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.01 | ~ | 18 | GHz |
| 插入损耗 | 1.2 | 1.5 | dB | |
| 隔离度 | 30 | dB | ||
| 主线驻波比 | 1.4 | 1.8 | ||
| 馈电电压 | 50 | V | ||
| 馈电电流 | 500 | mA |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 馈电接口 | 微带圆针0.8mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 10W射频功率，设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 群时延 | ＜5ns |

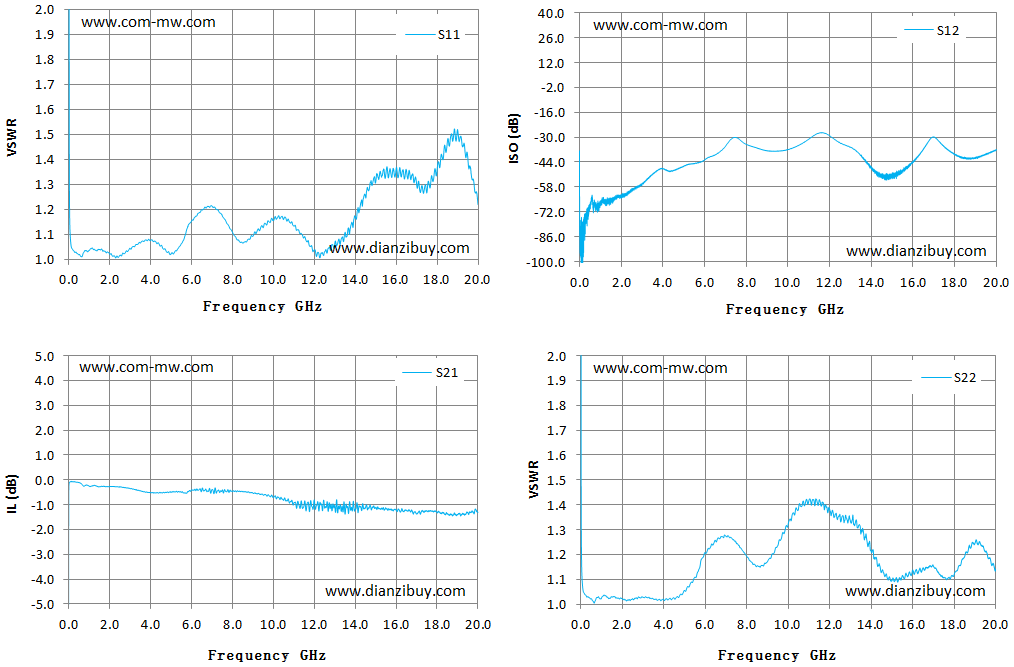

| Frequency GHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
| 0.01 | 1.56 | -0.37 | -75.32 | 1.56 |
| 1.43 | 1.04 | -0.27 | -65.62 | 1.03 |
| 2.86 | 1.03 | -0.32 | -57.53 | 1.03 |
| 4.29 | 1.07 | -0.52 | -49.23 | 1.02 |
| 5.71 | 1.11 | -0.53 | -44.39 | 1.14 |
| 7.14 | 1.21 | -0.38 | -32.92 | 1.27 |
| 8.57 | 1.07 | -0.49 | -36.28 | 1.15 |
| 10 | 1.16 | -0.71 | -36.97 | 1.33 |
| 11.43 | 1.1 | -1.15 | -27.93 | 1.4 |
| 12.86 | 1.06 | -1.22 | -35.02 | 1.33 |
| 14.29 | 1.23 | -1.13 | -51.16 | 1.15 |
| 15.71 | 1.36 | -1.19 | -46.58 | 1.12 |
| 17.14 | 1.28 | -1.26 | -30.95 | 1.14 |
| 18.57 | 1.46 | -1.41 | -42.05 | 1.21 |
| 20 | 1.22 | -1.31 | -37.22 | 1.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
