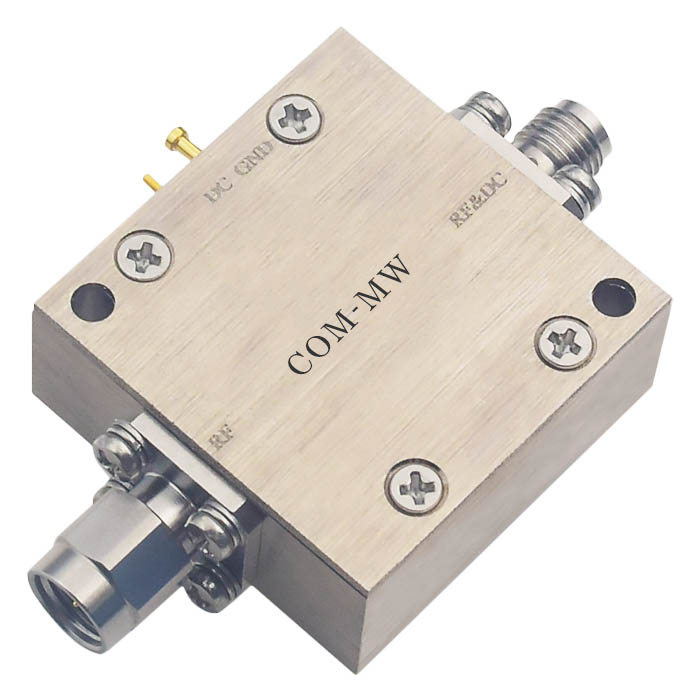

1200~4000MHz, 馈电电压 28V, 馈电电流 1000mA, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低损耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1200 | ~ | 4000 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 20 | dB | ||
| 主线驻波比 | 1.5 | |||
| 馈电电压 | 28 | V | ||
| 馈电电流 | 1000 | mA |
| 接口形式 | SMA-JK |
| 馈电接口 | 0.8mm针 |
| 阻抗 | 50Ω |
| 功率容量 | 40W射频功率 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

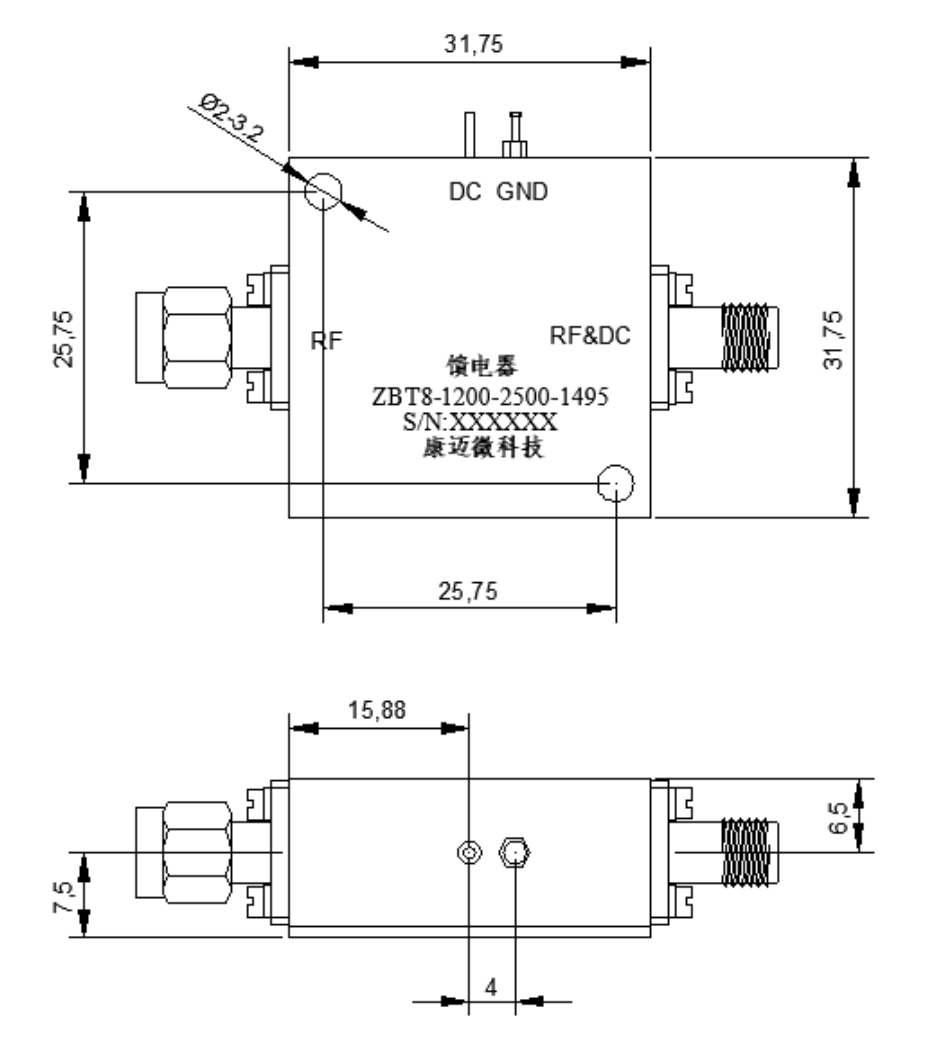

| RF端口 | RF |
| RF&DC端口 | RF&DC |
| DC端口 | DC |
| 接地端口 | GND |

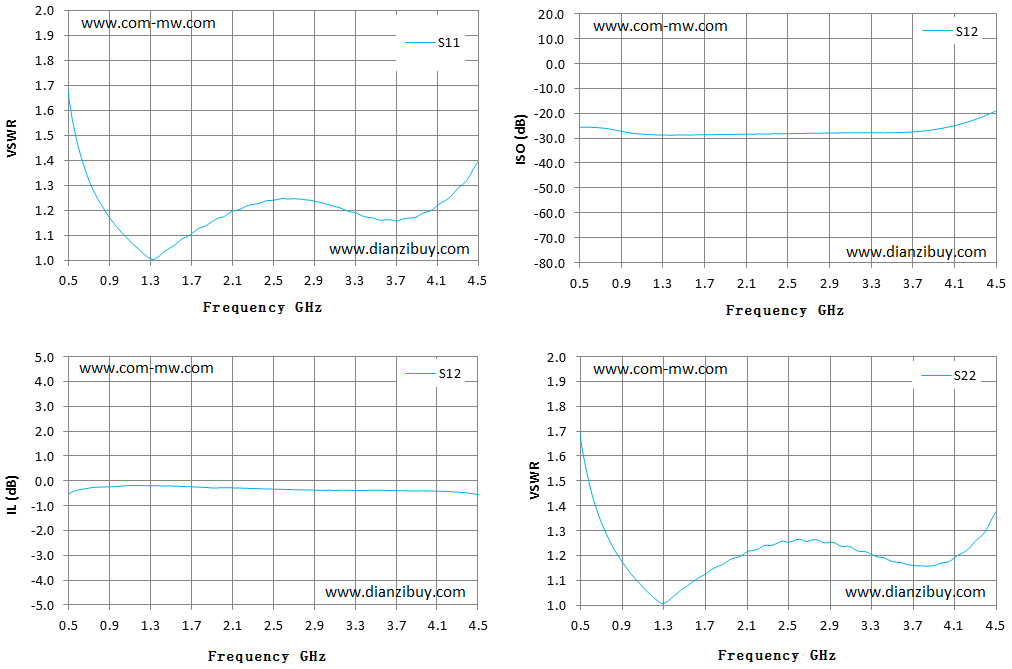

| Frequency GHz | S11 VSWR | S12 IL dB | S12 ISO dB | S22 VSWR |
| 0.50 | 1.65 | -0.52 | -25.61 | 1.66 |
| 0.79 | 1.24 | -0.25 | -26.31 | 1.25 |
| 1.07 | 1.09 | -0.19 | -28.26 | 1.09 |
| 1.36 | 1.01 | -0.20 | -28.76 | 1.02 |
| 1.64 | 1.09 | -0.23 | -28.64 | 1.11 |
| 1.93 | 1.17 | -0.29 | -28.51 | 1.18 |
| 2.21 | 1.21 | -0.29 | -28.35 | 1.23 |
| 2.50 | 1.24 | -0.33 | -28.17 | 1.25 |
| 2.79 | 1.25 | -0.36 | -27.98 | 1.26 |
| 3.07 | 1.22 | -0.38 | -27.83 | 1.24 |
| 3.36 | 1.18 | -0.38 | -27.77 | 1.19 |
| 3.64 | 1.16 | -0.39 | -27.60 | 1.16 |
| 3.93 | 1.18 | -0.40 | -26.38 | 1.16 |
| 4.21 | 1.25 | -0.43 | -23.69 | 1.22 |
| 4.50 | 1.40 | -0.55 | -18.95 | 1.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
