通带频率一1.4~3GHz, 通带频率二3.6~8.1GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1.4 | ~ | 3 | GHz |
| 通带频率二 | / | / | 3.6 | ~ | 8.1 | GHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带一抑制度 | 3.6-8.1 | GHz≥ | 80 | dB | ||
| 通带二抑制度 | 1.4-3 | GHz≥ | 80 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

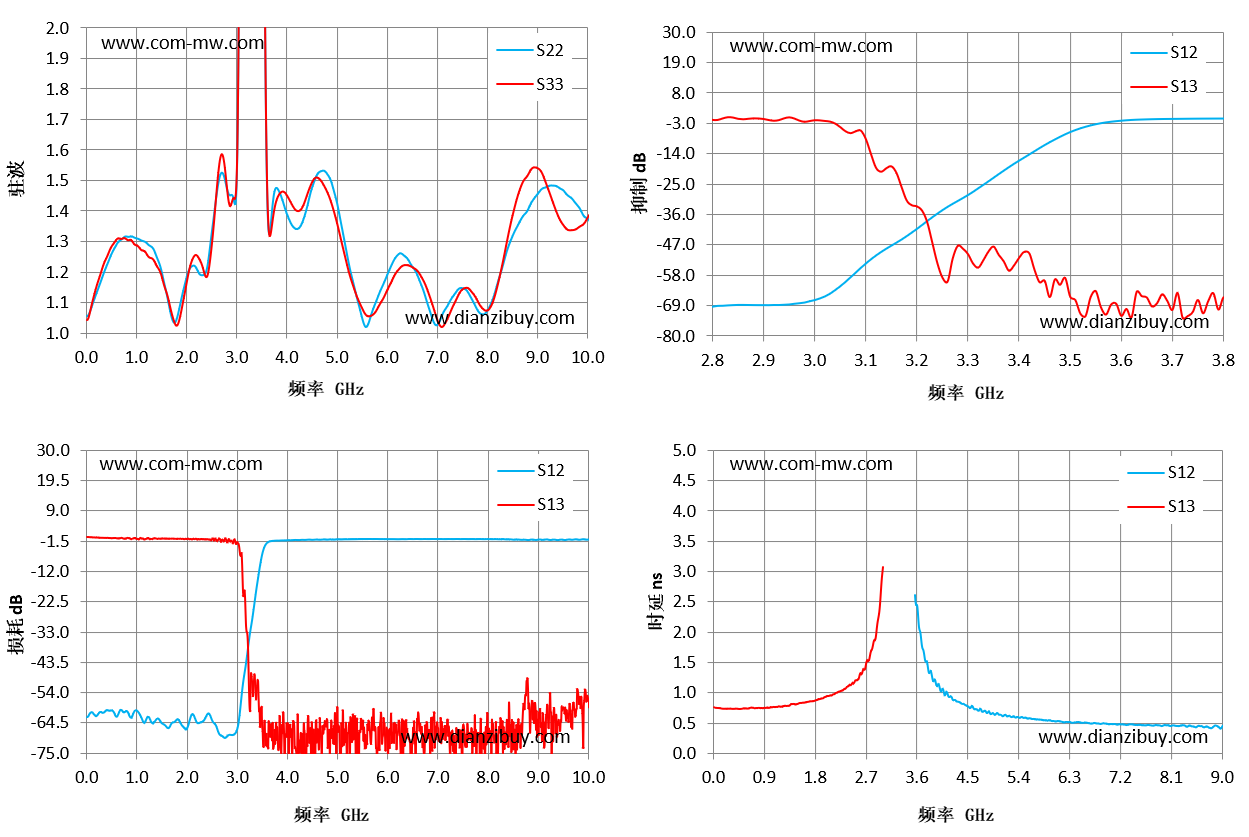

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.06 | -62.7 | -0.05 | 0.76 | |
| 0.71 | 1.31 | -60.31 | -0.39 | 0.76 | |
| 1.43 | 1.24 | -63.12 | -0.64 | 0.82 | |
| 2.14 | 1.22 | -62.08 | -0.68 | 0.98 | |
| 2.86 | 1.45 | -68.74 | -1.6 | 1.88 | |
| 3.57 | 1.88 | -2.61 | -72.32 | 2.61 | |
| 4.29 | 1.36 | -0.96 | -80.18 | 0.87 | |
| 5 | 1.43 | -0.79 | -59.11 | 0.65 | |
| 5.71 | 1.07 | -0.68 | -63.94 | 0.56 | |
| 6.43 | 1.24 | -0.67 | -69.98 | 0.51 | |
| 7.14 | 1.07 | -0.7 | -65.63 | 0.47 | |
| 7.86 | 1.06 | -0.7 | -63.39 | 0.46 | |
| 8.57 | 1.34 | -0.85 | -65.35 | 0.45 | |
| 9.29 | 1.48 | -0.92 | -62.38 | 0.42 | |
| 10 | 1.38 | -0.85 | -57.22 | 0.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
