通带频率一1980~2010MHz, 通带频率二2170~2200MHz, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1980 | ~ | 2010 | MHz |
| 通带频率二 | / | / | 2170 | ~ | 2200 | MHz |
| 通带一损耗 | / | / | 1 | 1.5 | dB | |
| 通带二损耗 | / | / | 1 | 1.5 | dB | |
| 通带一抑制度 | 2170-2200 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | 1980-2010 | MHz≥ | 40 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 银白色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

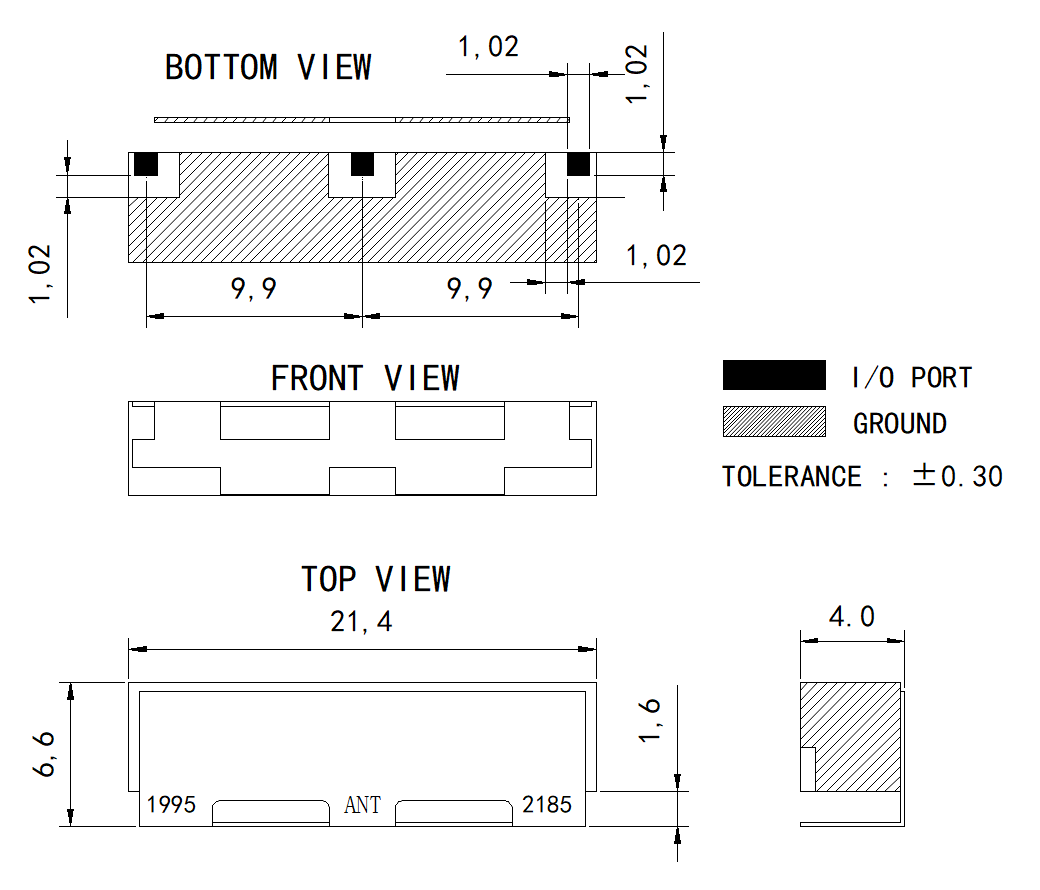

| 1 | 公共端 | ANT |
| 2 | 通带一 | 1985 |
| 3 | 通带二 | 2185 |
| 4 | 接地端 | 底面 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 滤波器应采用回流焊接，使用熔点为180℃的含银锡膏（例如型号为Sn62Pb36Ag2.0），如锡膏不含银，焊接时对滤波器陶瓷基体表面银层腐蚀大，容易产生“锡吃银”现象，使陶瓷基体银层损伤，甚至脱落，使滤波器性能不良。 |
| 4 | 不推荐手工烙铁焊接滤波器，由于焊接温度高、时间长，会对滤波器陶瓷基体银层损伤，可能使滤波器性能不良。 |
| 5 | 双工器焊接处侧面应有爬锡，以保证焊接可靠性。 |
| 6 | 客户焊装PCB板不应与铝板直接焊接，由于铝板与陶瓷滤波器的膨胀系数差异大，滤波器焊接后及后续温度冲击试验时，陶瓷基体容易受到较大应力后产生开裂，导致滤波器性能失效。客户如需焊接，应与我司联系，采取相关措施，减小滤波器受到的应力。 |
| 7 | 滤波器应安装在离导电金属壳体2㎜以外，以避免金属壳体对滤波器影响降低滤波器性能 |
