通带频率一DC~2.7GHz, 通带频率二4.6~8.1GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 2.7 | GHz |
| 通带频率二 | / | / | 4.6 | ~ | 8.1 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带波动 | / | / | dB | |||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 4.6-8.1 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | 2.3-2.7 | GHz≥ | 60 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

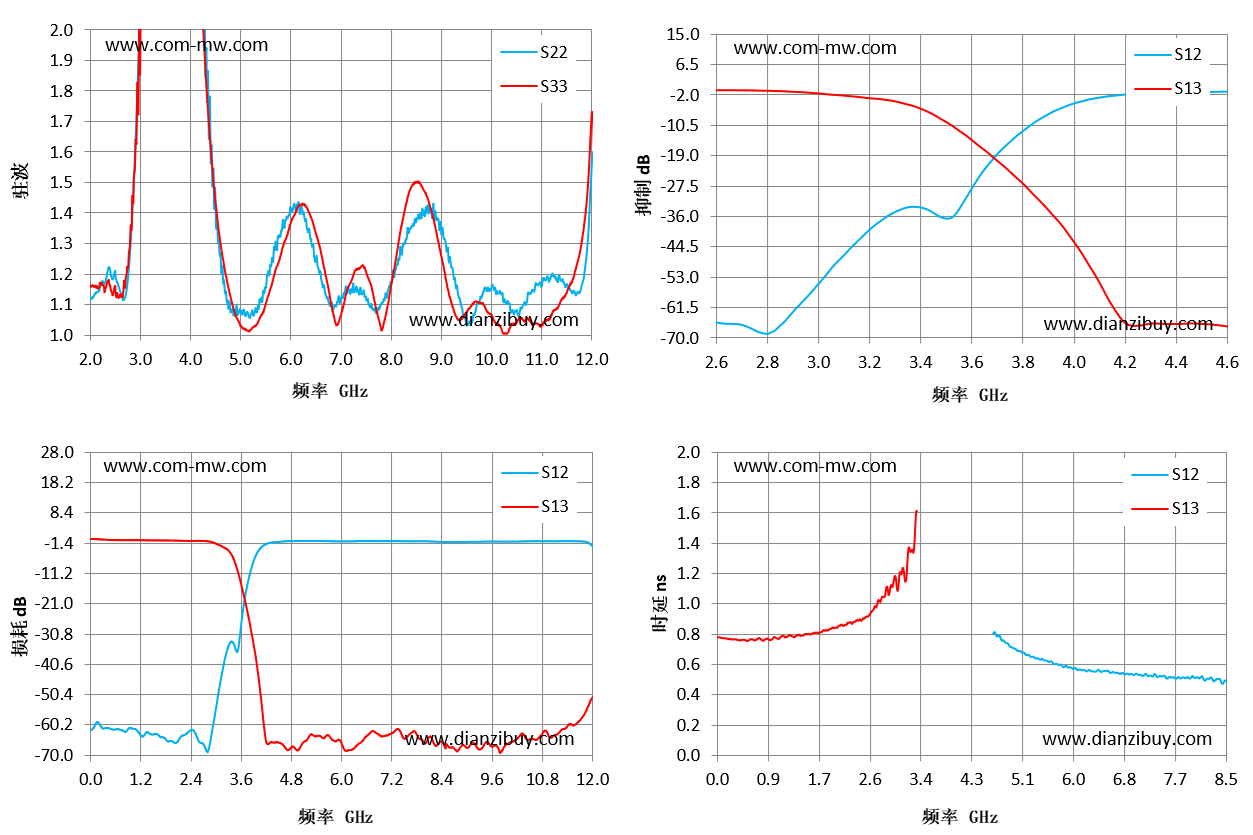

| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 2 | 1.12 | 1.16 | -65.83 | -0.61 | - | 0.84 |
| 2.71 | 1.14 | 1.19 | -66.59 | -0.73 | - | 1.01 |
| 3.43 | 5.69 | 5.76 | -34.18 | -6.83 | - | - |
| 4.14 | 2.69 | 2.52 | -2.21 | -59.95 | - | - |
| 4.86 | 1.07 | 1.08 | -0.81 | -67.44 | 0.73 | - |
| 5.57 | 1.2 | 1.14 | -0.81 | -64.61 | 0.62 | - |
| 6.29 | 1.38 | 1.42 | -0.9 | -68.05 | 0.55 | - |
| 7 | 1.12 | 1.07 | -0.84 | -64 | 0.54 | - |
| 7.71 | 1.07 | 1.08 | -0.91 | -62.46 | 0.51 | - |
| 8.43 | 1.36 | 1.49 | -1.11 | -66.22 | 0.47 | - |
| 9.14 | 1.25 | 1.14 | -1.04 | -66.02 | 0.48 | - |
| 9.86 | 1.15 | 1.09 | -1.02 | -68.23 | 0.48 | - |
| 10.57 | 1.08 | 1.06 | -0.89 | -64.89 | 0.48 | - |
| 11.29 | 1.18 | 1.08 | -0.86 | -61.67 | 0.48 | - |
| 12 | 1.56 | 1.72 | -2.4 | -51.47 | 0.27 | - |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
