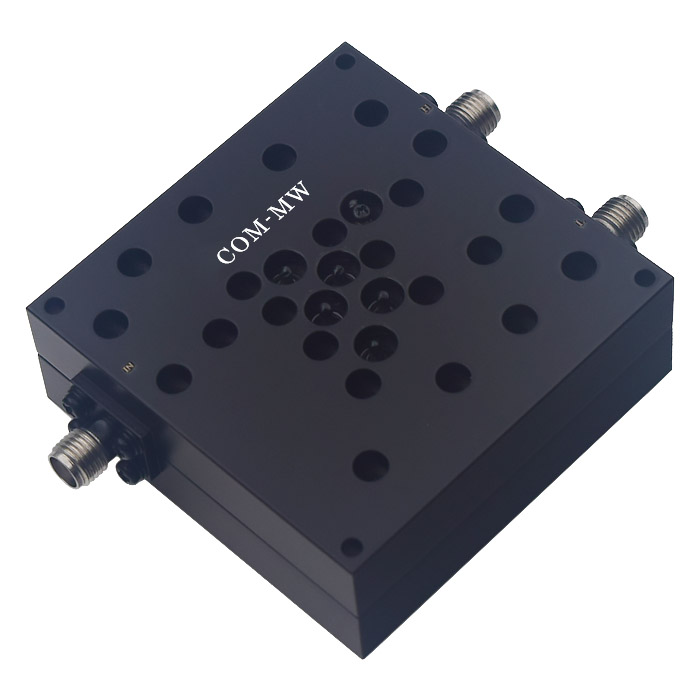

通带频率一3.3~4.2GHz, 通带频率二6.6~12.6GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 3.3 | ~ | 4.2 | GHz |
| 通带频率二 | / | / | 6.6 | ~ | 12.6 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 6.6-12.6 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | 3.3-4.2 | GHz≥ | 60 | dB |

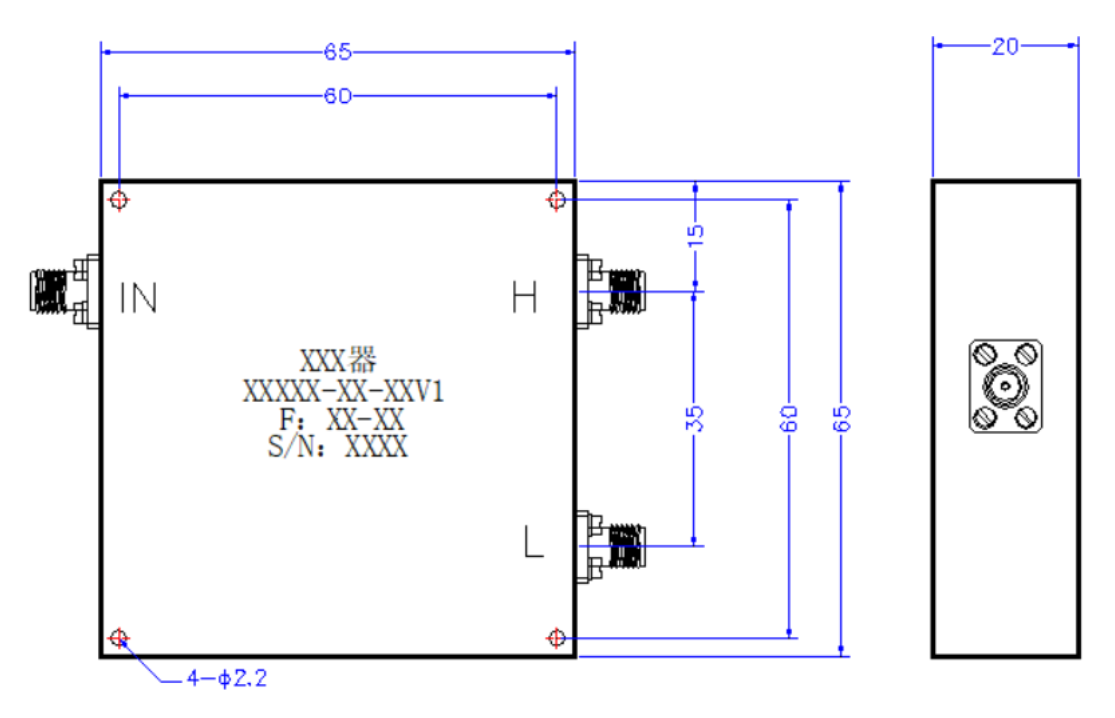

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

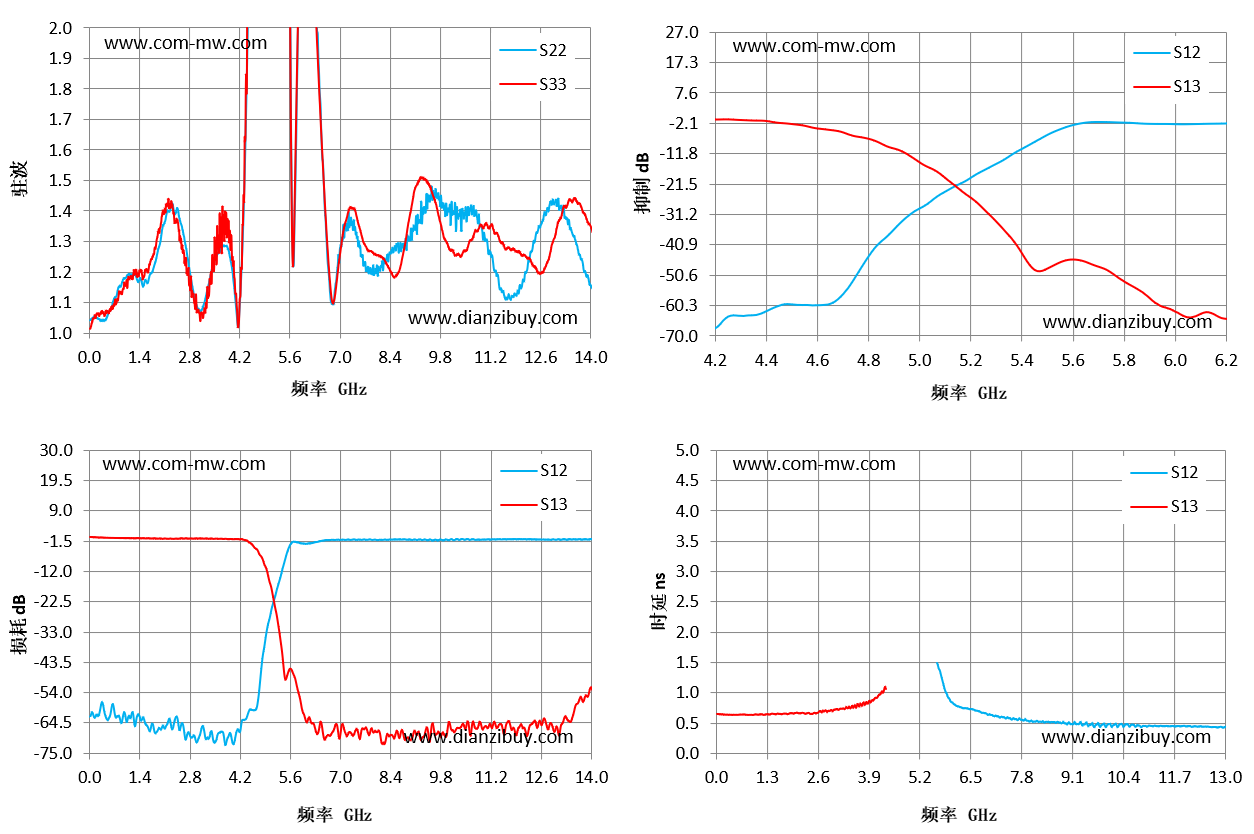

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.04 | -62.41 | -0.06 | 0.66 | |
| 1 | 1.18 | -62.24 | -0.48 | 0.65 | |
| 2 | 1.32 | -66.57 | -0.64 | 0.67 | |
| 3 | 1.09 | -71.19 | -0.61 | 0.72 | |
| 4 | 1.19 | -71.76 | -0.83 | 0.88 | |
| 5 | 9.18 | -29.19 | -14.62 | ||
| 6 | 2.64 | -2.28 | -62.33 | 0.84 | |
| 7 | 1.28 | -0.95 | -67.99 | 0.64 | |
| 8 | 1.2 | -0.96 | -67.55 | 0.53 | |
| 9 | 1.31 | -0.97 | -69.64 | 0.52 | |
| 10 | 1.4 | -1.04 | -65.25 | 0.48 | |
| 11 | 1.31 | -0.81 | -65.98 | 0.44 | |
| 12 | 1.15 | -0.69 | -65.59 | 0.45 | |
| 13 | 1.43 | -0.92 | -66.52 | 0.44 | |
| 14 | 1.15 | -0.71 | -52.35 | 0.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
