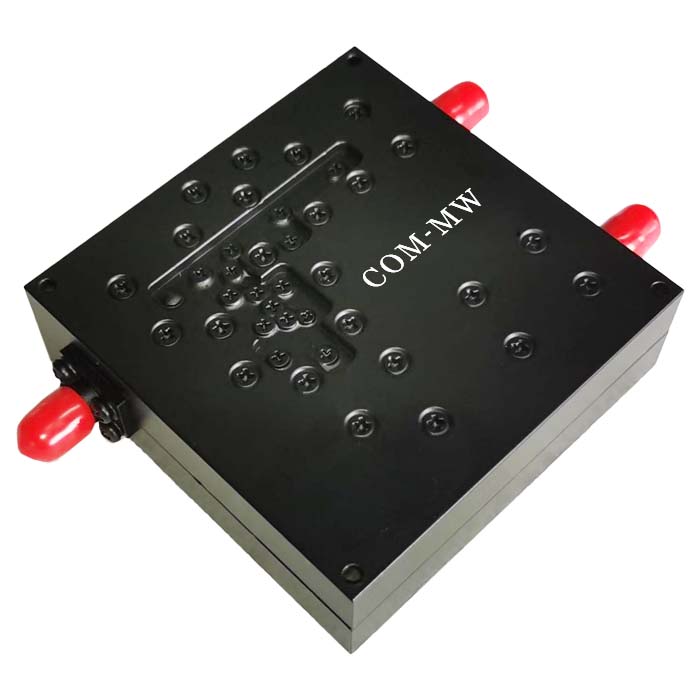

通带频率一3.4~3.6GHz, 通带频率二6.8~10.8GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 3.4 | ~ | 3.6 | GHz |
| 通带频率二 | / | / | 6.8 | ~ | 10.8 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 6.8-10.8 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | 3.4-3.6 | GHz≥ | 60 | dB |

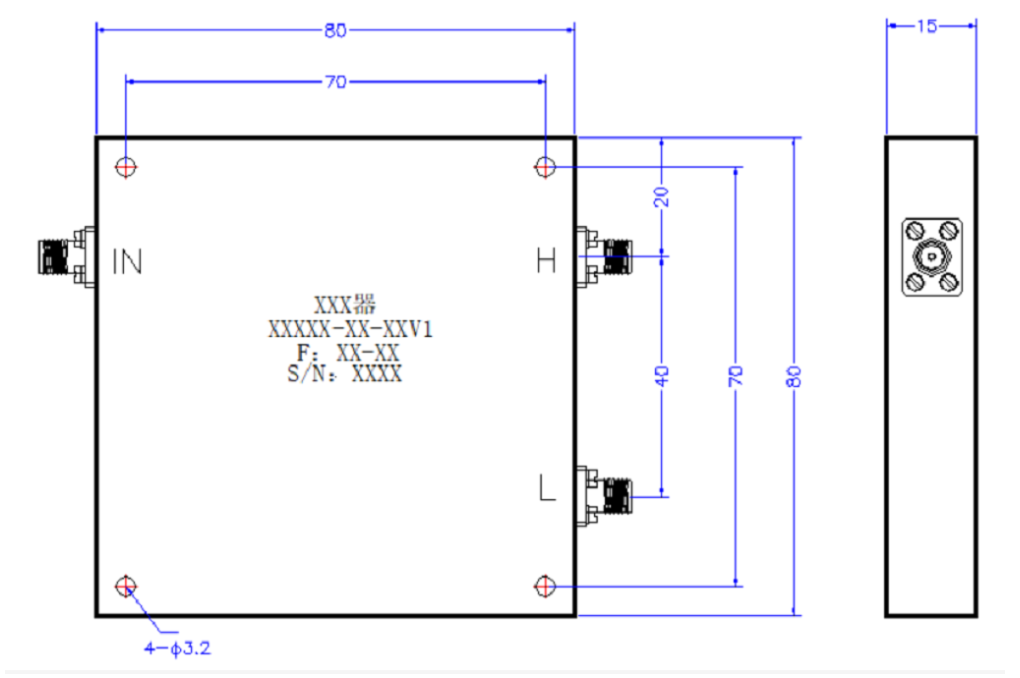

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

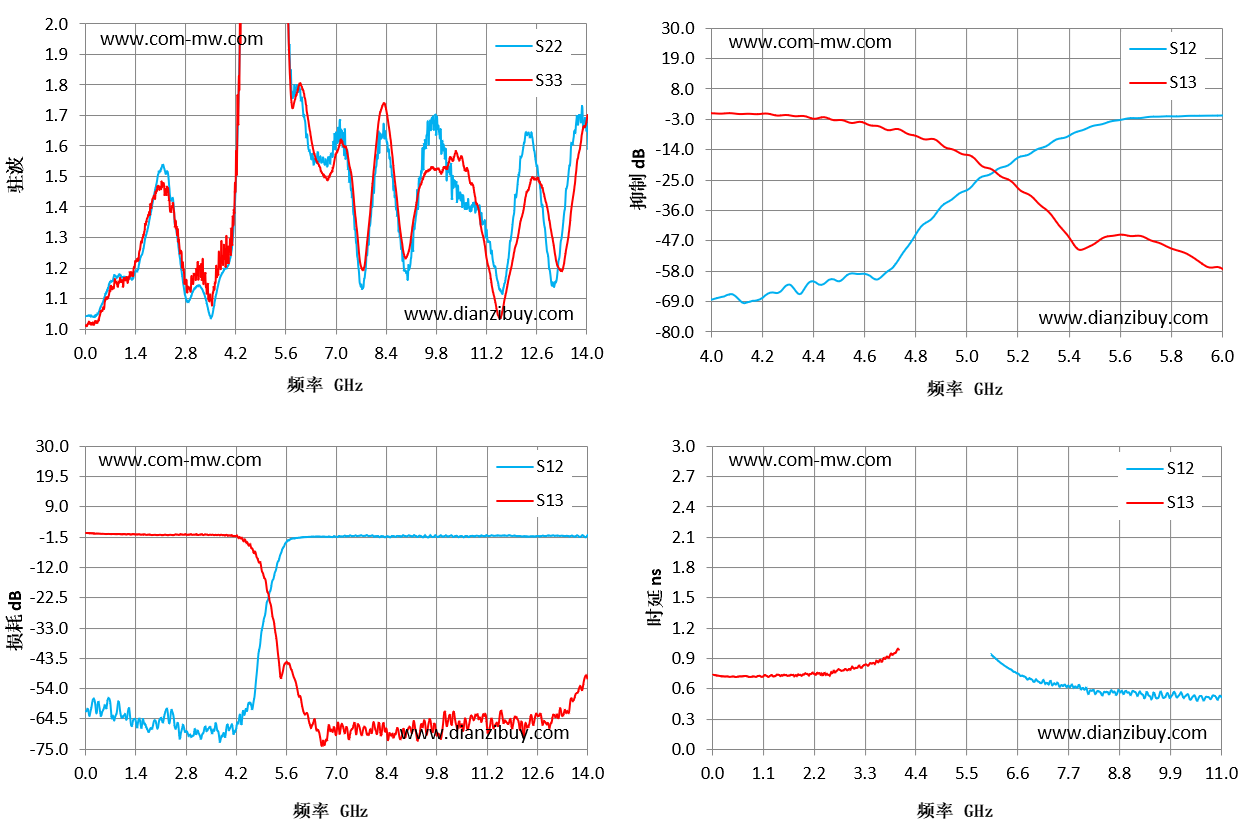

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.04 | -61.76 | -0.05 | 0.74 | |
| 1 | 1.17 | -63.71 | -0.53 | 0.72 | |
| 2 | 1.49 | -67.76 | -0.78 | 0.75 | |
| 3 | 1.12 | -70.22 | -0.68 | 0.8 | |
| 4 | 1.21 | -68.27 | -0.88 | 0.99 | |
| 5 | 8.95 | -28.63 | -15.93 | ||
| 6 | 1.76 | -1.56 | -57.23 | ||
| 7 | 1.63 | -1.29 | -69.13 | 0.69 | |
| 8 | 1.4 | -0.8 | -68.04 | 0.6 | |
| 9 | 1.17 | -0.87 | -67.83 | 0.56 | |
| 10 | 1.6 | -1.15 | -62.49 | 0.56 | |
| 11 | 1.41 | -1.15 | -64.09 | 0.52 | |
| 12 | 1.44 | -1.01 | -64.1 | 0.5 | |
| 13 | 1.15 | -0.92 | -65.59 | 0.51 | |
| 14 | 1.66 | -0.73 | -50.45 | 0.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
