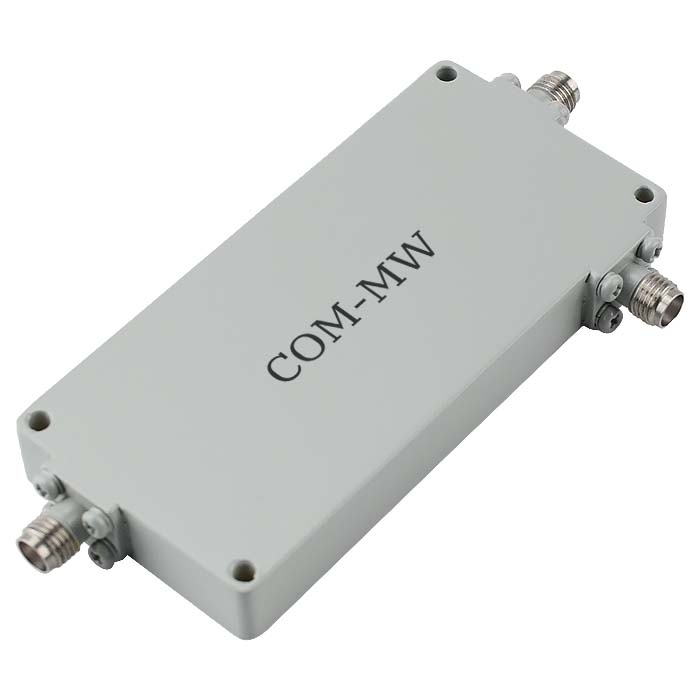

通带频率一 2.1~5.7GHz, 通带频率二 6.3~18GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 2.1 | ~ | 5.7 | GHz |
| 通带频率二 | / | / | 6.3 | ~ | 18 | GHz |
| 通带一损耗 | / | / | 1.2 | dB | ||
| 通带二损耗 | / | / | 1.2 | dB | ||
| 交叉点频率 | / | / | 5.95 | 6.05 | GHz | |
| 交叉点损耗 | / | / | 5.5 | |||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | DC-1.7 | GHz≥ | 50 | dB | ||
| 通带一抑制度 | 6.9-19 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | DC-5.1 | GHz≥ | 50 | dB |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

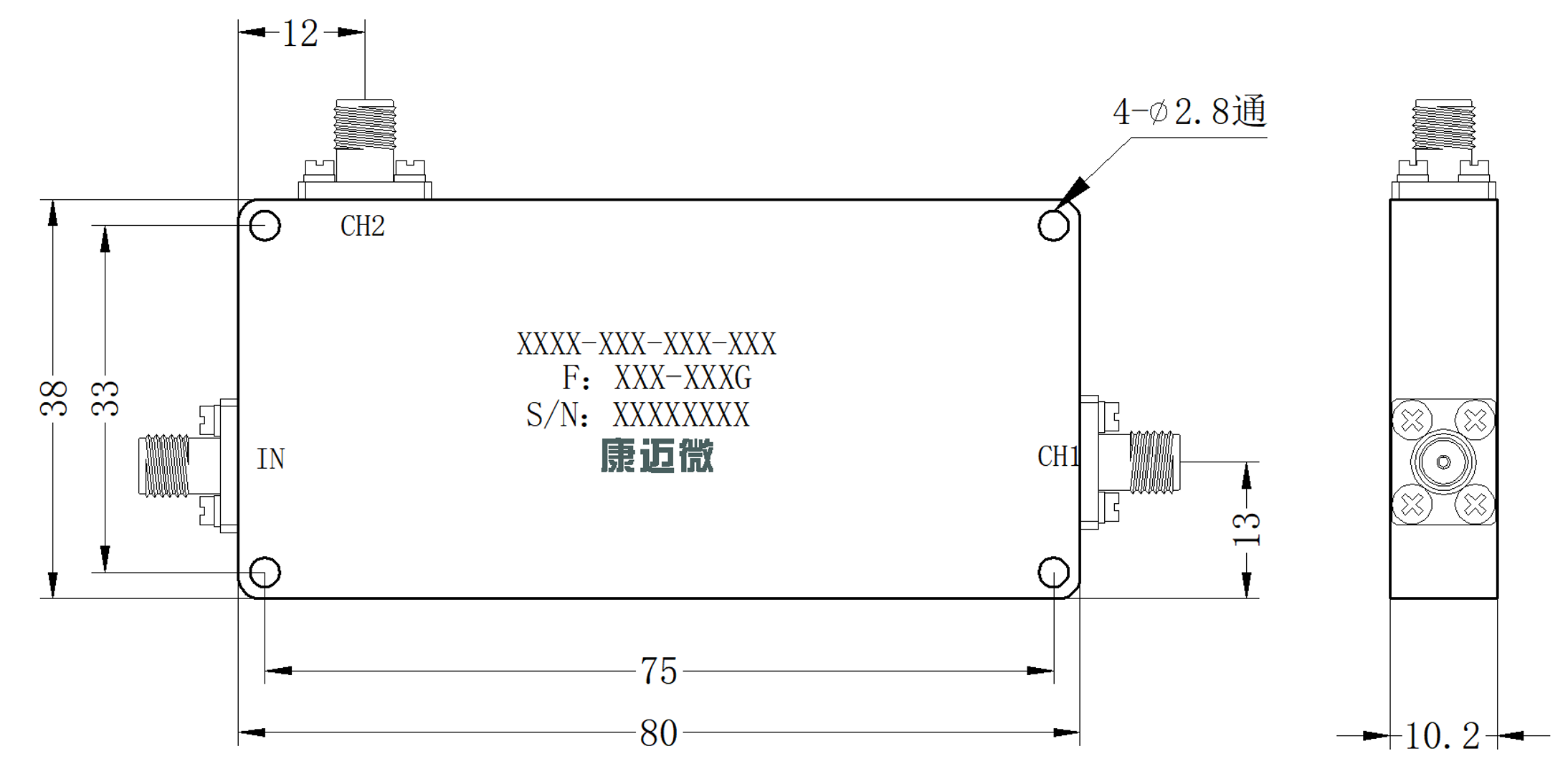

| 1 | 公共端 | IN |
| 2 | 通带一 | CH1 |
| 3 | 通带二 | CH2 |
| 4 | 接地端 | --- |

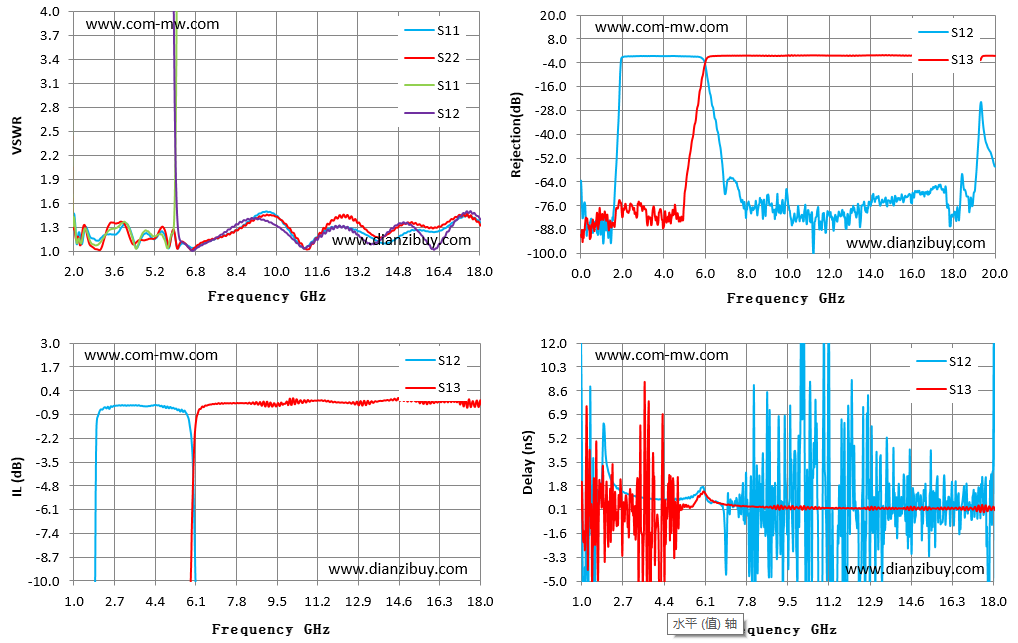

| Frequency GHz | S11 驻波 | S22 驻波 | S11 驻波 | S12 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 2.00 | 1.48 | 1.33 | 1.42 | 5461.96 | -1.03 | -81.89 | -1.03 | -81.89 | 4.35 | 0.04 |
| 3.14 | 1.19 | 1.09 | 1.15 | 1678.01 | -0.39 | -78.00 | -0.39 | -78.00 | 1.06 | -0.34 |
| 4.29 | 1.21 | 1.11 | 1.19 | 407.00 | -0.42 | -80.82 | -0.42 | -80.82 | 0.82 | -6.66 |
| 5.43 | 1.23 | 1.28 | 1.21 | 58.92 | -0.64 | -41.36 | -0.64 | -41.36 | 0.95 | 0.37 |
| 6.57 | 1.06 | 1.04 | 32.60 | 1.04 | -36.17 | -0.40 | -36.17 | -0.40 | 0.68 | 0.62 |
| 7.71 | 1.17 | 1.17 | 70.34 | 1.19 | -71.99 | -0.25 | -71.99 | -0.25 | -0.63 | 0.34 |
| 8.86 | 1.37 | 1.36 | 69.90 | 1.41 | -72.84 | -0.38 | -72.84 | -0.38 | -4.74 | 0.24 |
| 10.00 | 1.45 | 1.44 | 123.11 | 1.32 | -72.22 | -0.29 | -72.22 | -0.29 | -1.16 | 0.17 |
| 11.14 | 1.05 | 1.03 | 271.74 | 1.04 | -79.55 | -0.13 | -79.55 | -0.13 | -4.98 | 0.20 |
| 12.29 | 1.31 | 1.42 | 75.03 | 1.31 | -80.54 | -0.24 | -80.54 | -0.24 | 0.68 | 0.18 |
| 13.43 | 1.22 | 1.29 | 103.14 | 1.14 | -77.49 | -0.19 | -77.49 | -0.19 | -3.35 | 0.22 |
| 14.57 | 1.13 | 1.26 | 91.86 | 1.29 | -72.79 | -0.01 | -72.79 | -0.01 | 4.35 | 0.13 |
| 15.71 | 1.26 | 1.32 | 87.55 | 1.20 | -71.23 | -0.11 | -71.23 | -0.11 | 2.46 | 0.21 |
| 16.86 | 1.34 | 1.40 | 49.20 | 1.31 | -68.73 | -0.11 | -68.73 | -0.11 | -0.08 | 0.06 |
| 18.00 | 1.37 | 1.35 | 58.97 | 1.41 | -80.21 | -0.20 | -80.21 | -0.20 | 2.93 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
