通带频率一 1750~1850MHz, 通带频率二 2200~2400MHz, 微带圆针, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |

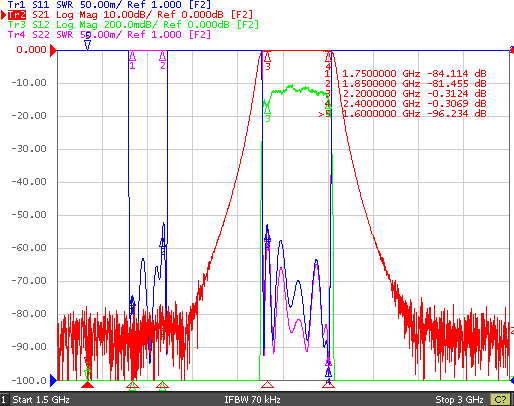

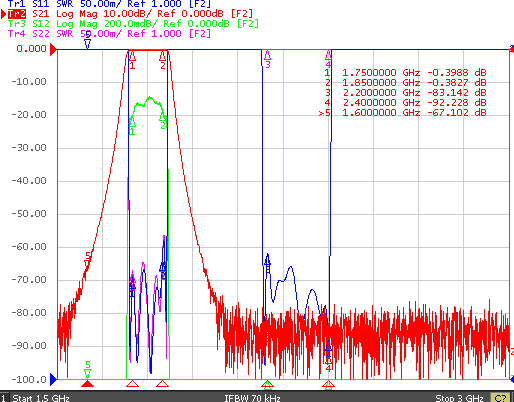

| 通带频率一 | / | / | 1750 | ~ | 1850 | MHz |
| 通带频率二 | / | / | 2200 | ~ | 2400 | MHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 通带波动 | / | / | 0.4 | dB | ||
| 通带波动 | F0±10MHz | / | 0.2 | dB | ||
| 通带驻波 | / | / | 1.25 | |||
| 通带一抑制度 | DC-1600 | MHz≥ | 65 | dB | ||
| 通带一抑制度 | 2200-2400 | MHz≥ | 75 | dB | ||
| 通带一抑制度 | 3500-5550 | MHz≥ | 65 | dB | ||
| 通带二抑制度 | DC-1850 | MHz≥ | 75 | dB | ||
| 通带二抑制度 | 4400-4800 | MHz≥ | 50 | dB |
| 接口形式 | 微带圆针0.9mm针(公共端口) |
| 接口形式 | SMA-F可拆0.8mm针(输出端口) |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 120W设计保证 |
| 产品外壳材料 | 铝5A06 |
| 工作温度 | -55~+125℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 其它 | 焊锡封盖，产品内部焊接使用高温焊锡，封盖焊锡温度不低于183℃。 |

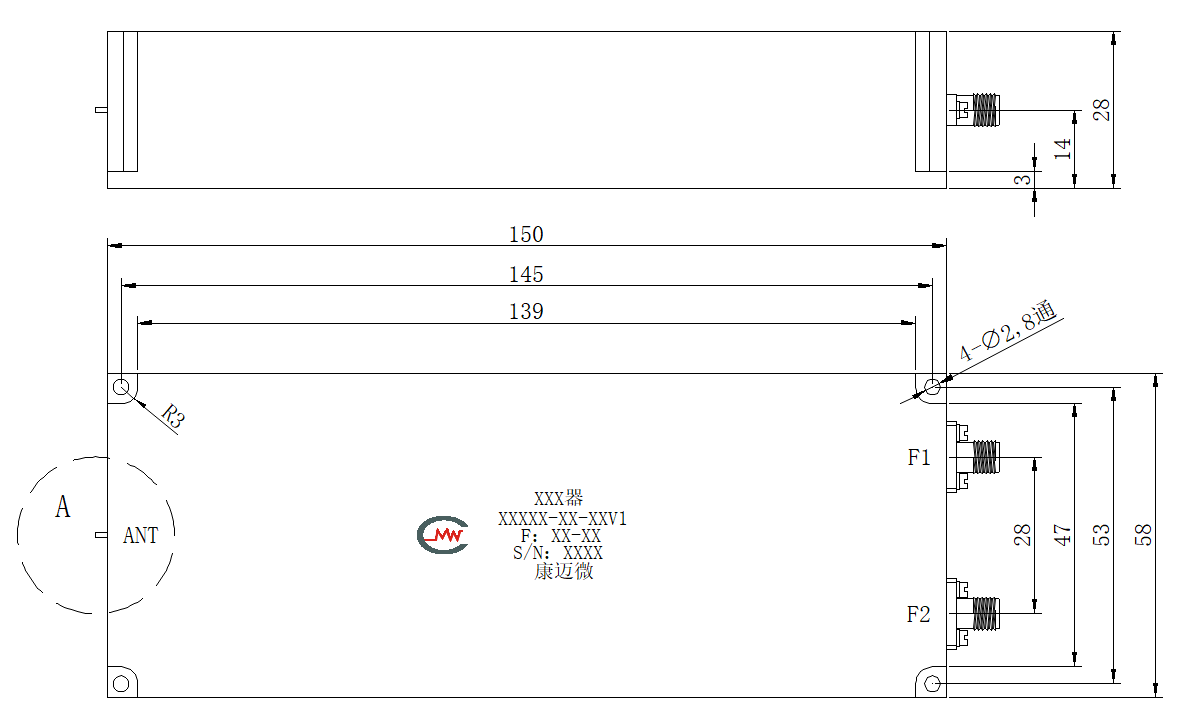

| 1 | 公共端 | ANT |
| 2 | 通带一 | F1 |
| 3 | 通带二 | F2 |
| 4 | 接地端 | --- |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
