通带频率L 1920~1980MHz, 通带频率H 2110~2170MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率L | / | / | 1920 | ~ | 1980 | MHz |
| 通带频率H | / | / | 2110 | ~ | 2170 | MHz |
| 通带L损耗 | / | / | 1.8 | dB | ||
| 通带H损耗 | / | / | 1.8 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 通带隔离度 | 80 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -20~+50℃设计保证 |

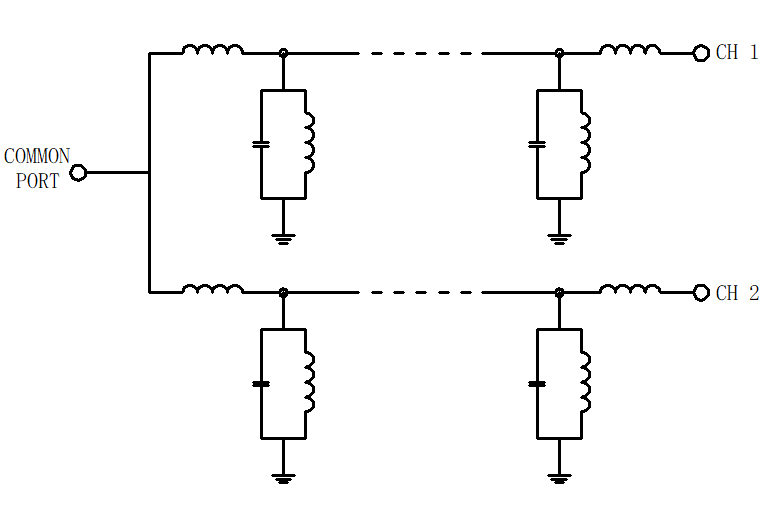

| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |

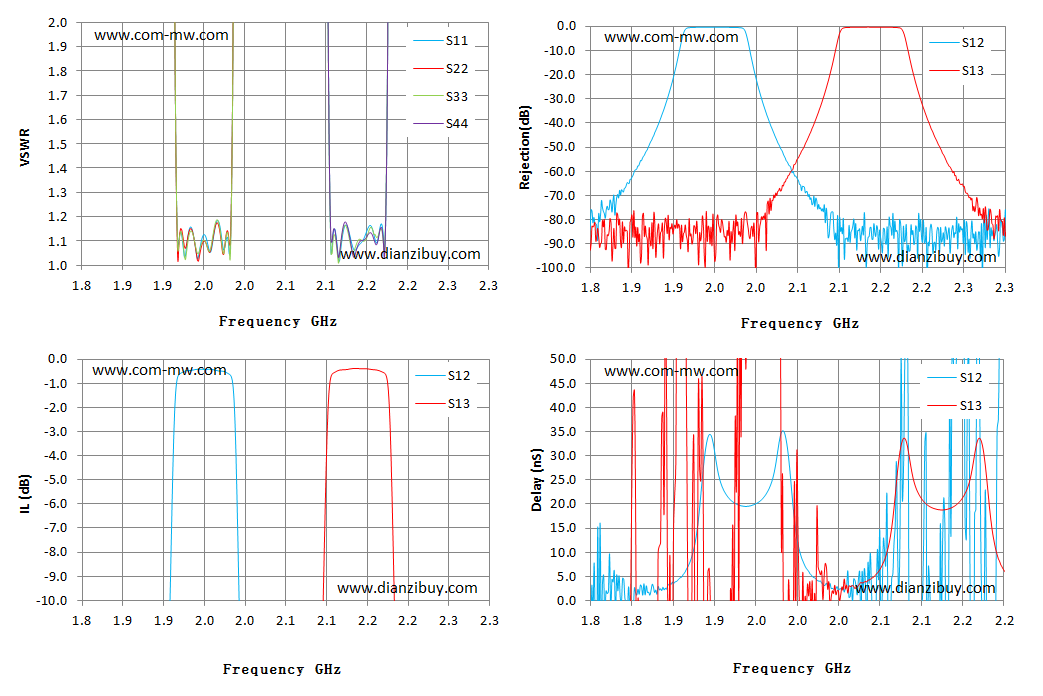

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S44 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 1.80 | 862.21 | 203.42 | 764.82 | 228.09 | -83.93 | -92.35 | -83.93 | -92.35 | -12.35 | -57.36 |
| 1.84 | 649.04 | 203.13 | 651.69 | 221.41 | -68.07 | -80.81 | -68.07 | -80.81 | -1.83 | 5.72 |
| 1.87 | 443.93 | 204.02 | 429.91 | 227.35 | -50.00 | -98.76 | -50.00 | -98.76 | 2.77 | 38.98 |
| 1.91 | 11.82 | 12.82 | 11.98 | 233.81 | -7.94 | -92.10 | -7.94 | -92.10 | 27.20 | 22.63 |
| 1.94 | 1.07 | 1.07 | 1.08 | 230.84 | -0.42 | -76.68 | -0.42 | -76.68 | 20.13 | 37.30 |
| 1.98 | 1.12 | 1.14 | 1.14 | 243.66 | -0.59 | -86.07 | -0.59 | -86.07 | 27.96 | 76.97 |
| 2.01 | 87.38 | 131.72 | 86.40 | 271.82 | -33.62 | -79.58 | -33.62 | -79.58 | 6.37 | 3.43 |
| 2.05 | 157.12 | 172.46 | 156.12 | 297.61 | -62.72 | -55.27 | -62.72 | -55.27 | 6.17 | 1.53 |
| 2.09 | 58.82 | 191.15 | 58.64 | 84.52 | -81.17 | -19.81 | -81.17 | -19.81 | -3.93 | 12.04 |
| 2.12 | 1.09 | 190.46 | 1.11 | 1.11 | -87.59 | -0.44 | -87.59 | -0.44 | -55.50 | 21.55 |
| 2.16 | 1.12 | 182.83 | 1.13 | 1.11 | -95.53 | -0.44 | -95.53 | -0.44 | 132.19 | 20.99 |
| 2.19 | 60.67 | 186.74 | 60.78 | 58.24 | -84.48 | -18.97 | -84.48 | -18.97 | -65.07 | 14.26 |
| 2.23 | 256.83 | 194.93 | 250.50 | 151.89 | -84.27 | -55.55 | -84.27 | -55.55 | 95.75 | 2.65 |
| 2.26 | 345.56 | 200.74 | 345.45 | 167.76 | -85.59 | -71.90 | -85.59 | -71.90 | 24.50 | 5.32 |
| 2.30 | 344.02 | 193.89 | 342.96 | 172.47 | -88.14 | -79.14 | -88.14 | -79.14 | 157.98 | 19.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
