通带频率一 1.5~2.1GHz, 通带频率二 3~12GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1.5 | ~ | 2.1 | GHz |
| 通带频率二 | / | / | 3 | ~ | 12 | GHz |
| 通带一损耗 | / | / | 1 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 3-12 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | 1.5-2.1 | GHz≥ | 60 | dB |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |

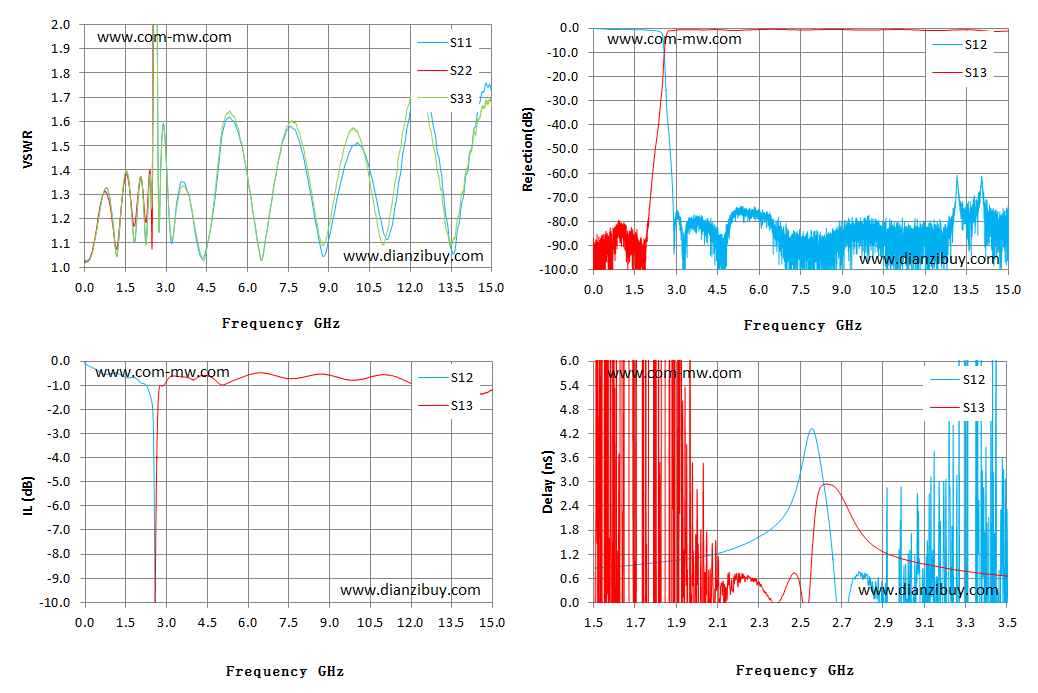

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.03 | 1.03 | 1.02 | 1.01 | -0.11 | -88.60 | -0.11 | -88.60 | 0.73 | -15.89 |
| 1.10 | 1.15 | 1.14 | 1.14 | -0.49 | -81.27 | -0.49 | -81.27 | 0.78 | 3.82 |
| 2.17 | 1.31 | 1.32 | 1.31 | -0.93 | -61.14 | -0.93 | -61.14 | 1.33 | 0.57 |
| 3.24 | 1.10 | 74.28 | 1.11 | -85.72 | -0.61 | -85.72 | -0.61 | -0.87 | 0.82 |
| 4.31 | 1.04 | 43.64 | 1.05 | -83.65 | -0.60 | -83.65 | -0.60 | -1.32 | 0.47 |
| 5.38 | 1.62 | 24.18 | 1.64 | -75.48 | -0.85 | -75.48 | -0.85 | 0.00 | 0.37 |
| 6.45 | 1.07 | 14.53 | 1.06 | -79.00 | -0.48 | -79.00 | -0.48 | -0.59 | 0.34 |
| 7.52 | 1.57 | 26.37 | 1.59 | -94.60 | -0.72 | -94.60 | -0.72 | -10.75 | 0.31 |
| 8.58 | 1.16 | 38.49 | 1.18 | -90.83 | -0.54 | -90.83 | -0.54 | 4.51 | 0.30 |
| 9.65 | 1.44 | 47.56 | 1.52 | -84.43 | -0.77 | -84.43 | -0.77 | 0.28 | 0.28 |
| 10.72 | 1.30 | 51.82 | 1.22 | -83.73 | -0.59 | -83.73 | -0.59 | 0.50 | 0.29 |
| 11.79 | 1.50 | 51.87 | 1.58 | -82.60 | -0.81 | -82.60 | -0.81 | 0.29 | 0.28 |
| 12.86 | 1.57 | 41.97 | 1.49 | -83.77 | -0.86 | -83.77 | -0.86 | -1.14 | 0.27 |
| 13.93 | 1.28 | 27.59 | 1.30 | -71.74 | -0.86 | -71.74 | -0.86 | -1.48 | 0.29 |
| 15.00 | 1.72 | 24.40 | 1.66 | -77.89 | -1.20 | -77.89 | -1.20 | 22.20 | 0.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
