通带频率一 DC~19GHz, 通带频率二 21~43GHz, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 19 | GHz |
| 通带频率二 | / | / | 21 | ~ | 43 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 通带一抑制度 | 23-43 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | DC-17 | GHz≥ | 60 | dB |
| 接口形式 | 2.92-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 交叉点频率20G±2％交叉点插损≤6dB |

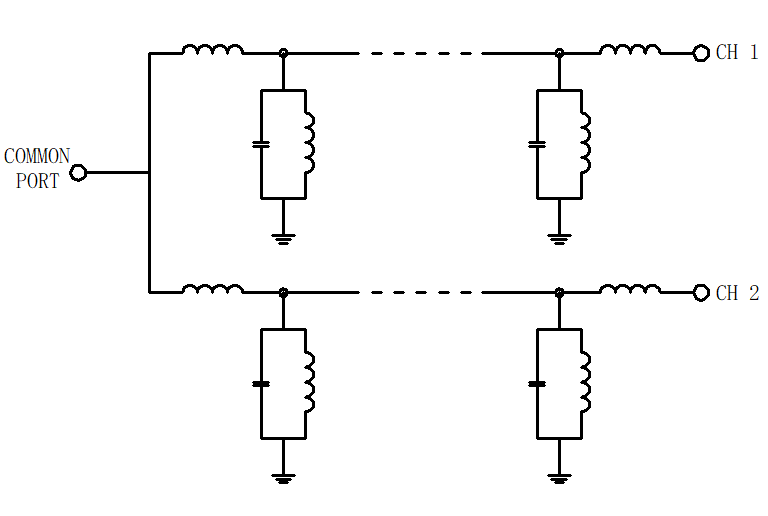

| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |

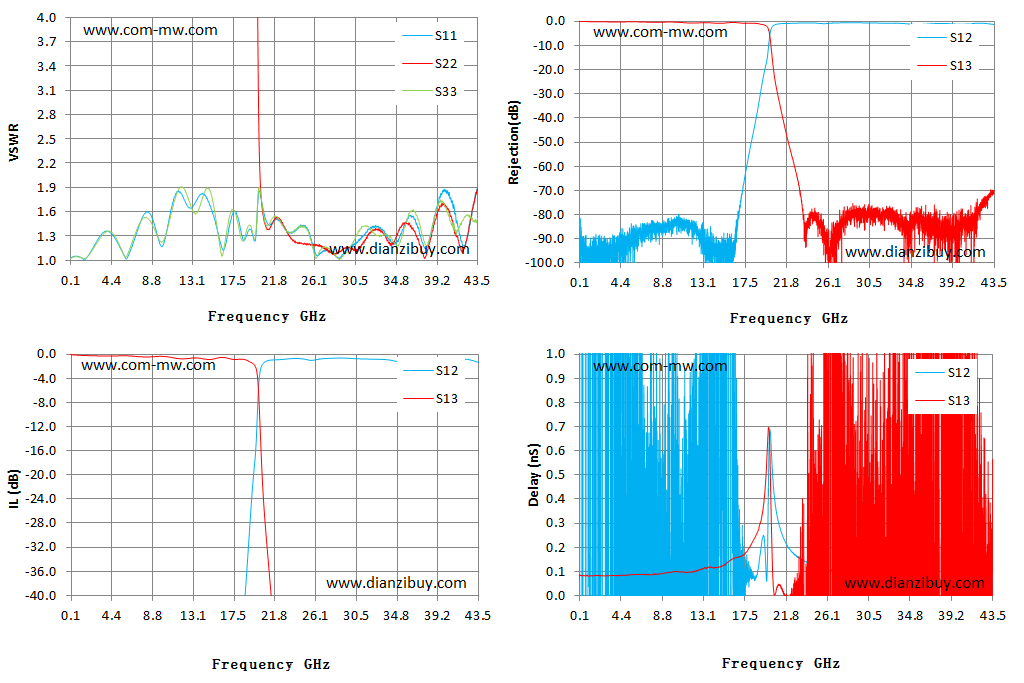

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.10 | 1.02 | 186.43 | 1.02 | -84.90 | -0.07 | -84.90 | -0.07 | 4.24 | 0.09 |
| 3.20 | 1.29 | 253.59 | 1.26 | -101.32 | -0.29 | -101.32 | -0.29 | 9.93 | 0.08 |
| 6.30 | 1.07 | 20351.23 | 1.11 | -92.71 | -0.29 | -92.71 | -0.29 | -0.85 | 0.09 |
| 9.40 | 1.28 | 44.85 | 1.28 | -84.63 | -0.36 | -84.63 | -0.36 | 0.15 | 0.10 |
| 12.50 | 1.68 | 50.45 | 1.81 | -86.12 | -0.73 | -86.12 | -0.73 | -1.20 | 0.10 |
| 15.60 | 1.43 | 402.14 | 1.49 | -99.00 | -0.66 | -99.00 | -0.66 | -4.12 | 0.14 |
| 18.70 | 1.26 | 31.54 | 1.31 | -38.14 | -0.95 | -38.14 | -0.95 | 0.08 | 0.25 |
| 21.80 | 1.49 | 1.52 | 1.54 | -0.94 | -47.12 | -0.94 | -47.12 | 0.22 | 0.00 |
| 24.90 | 1.42 | 1.21 | 1.42 | -0.81 | -80.82 | -0.81 | -80.82 | 0.12 | 0.03 |
| 28.00 | 1.09 | 1.08 | 1.11 | -0.65 | -81.15 | -0.65 | -81.15 | 0.09 | -0.62 |
| 31.10 | 1.29 | 1.19 | 1.41 | -0.78 | -79.32 | -0.78 | -79.32 | 0.08 | -0.51 |
| 34.20 | 1.24 | 1.21 | 1.29 | -1.01 | -86.18 | -1.01 | -86.18 | 0.07 | -0.59 |
| 37.30 | 1.32 | 1.20 | 1.44 | -1.00 | -79.08 | -1.00 | -79.08 | 0.07 | 2.05 |
| 40.40 | 1.83 | 1.64 | 1.55 | -1.19 | -81.10 | -1.19 | -81.10 | 0.06 | 0.11 |
| 43.50 | 1.91 | 1.90 | 1.52 | -1.30 | -69.96 | -1.30 | -69.96 | 0.04 | 0.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
