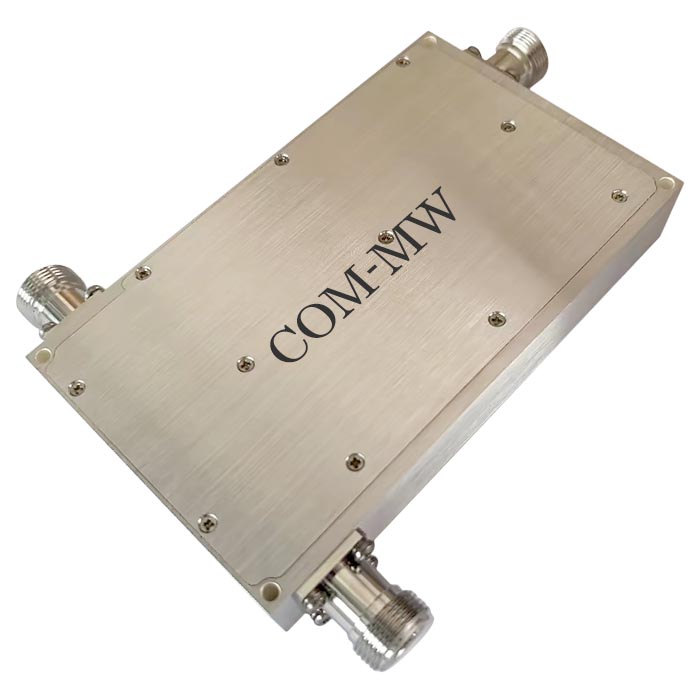

通带频率一 DC~2.3GHz, 通带频率二 2.4~7GHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 2.3 | GHz |
| 通带频率二 | / | / | 2.4 | ~ | 7 | GHz |
| 通带一损耗 | / | / | 1 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带一驻波 | DC-2.3 | GHz | 1.8 | |||
| 通带二驻波 | 2.4-7 | GHz | 1.8 | |||
| 通带一抑制度 | 2.7-7 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | DC-2 | GHz≥ | 40 | dB |

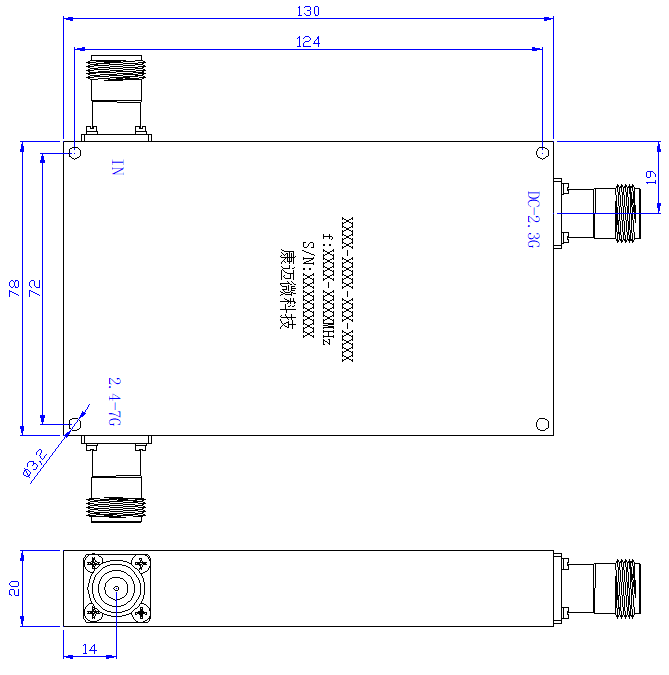

| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 铝材本色 |
| 功率容量 | 160W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

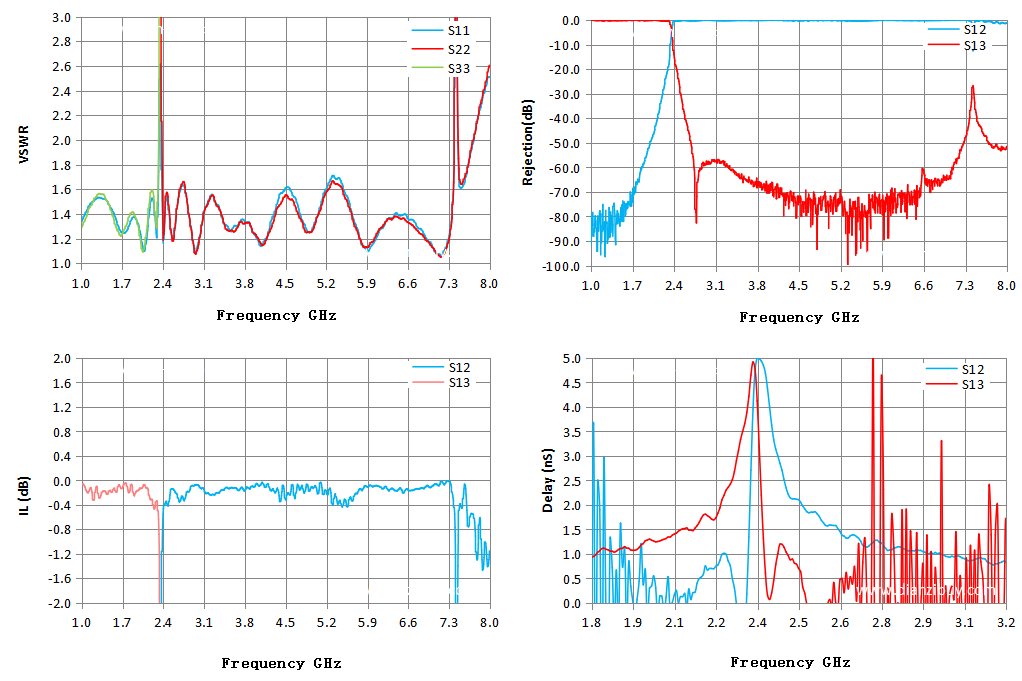

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 1.80 | 1.28 | 113.10 | 1.35 | -64.91 | -0.18 | -64.91 | -0.18 | -0.16 | 0.94 |
| 1.90 | 1.37 | 107.98 | 1.41 | -57.79 | -0.24 | -57.79 | -0.24 | 1.62 | 1.11 |
| 2.00 | 1.28 | 96.53 | 1.25 | -50.05 | -0.13 | -50.05 | -0.13 | 0.30 | 1.30 |
| 2.10 | 1.13 | 114.82 | 1.19 | -41.71 | -0.12 | -41.71 | -0.12 | 0.13 | 1.49 |
| 2.20 | 1.51 | 144.31 | 1.58 | -30.71 | -0.31 | -30.71 | -0.31 | 0.70 | 1.75 |
| 2.30 | 1.21 | 479.20 | 1.30 | -19.88 | -0.36 | -19.88 | -0.36 | -0.36 | 3.12 |
| 2.40 | 1.21 | 1.25 | 61.14 | -0.45 | -15.34 | -0.45 | -15.34 | 4.01 | 0.07 |
| 2.50 | 1.43 | 1.47 | 136.96 | -0.35 | -28.59 | -0.35 | -28.59 | 2.11 | 0.70 |
| 2.60 | 1.23 | 1.25 | 88.79 | -0.18 | -41.05 | -0.18 | -41.05 | 1.57 | -0.04 |
| 2.70 | 1.59 | 1.61 | 111.27 | -0.32 | -51.99 | -0.32 | -51.99 | 1.36 | 0.04 |
| 2.80 | 1.55 | 1.54 | 97.78 | -0.19 | -65.03 | -0.19 | -65.03 | 1.07 | 0.28 |
| 2.90 | 1.24 | 1.23 | 76.45 | -0.08 | -58.48 | -0.08 | -58.48 | 1.09 | 1.42 |
| 3.00 | 1.15 | 1.12 | 95.99 | -0.08 | -58.17 | -0.08 | -58.17 | 0.95 | 0.34 |
| 3.10 | 1.41 | 1.40 | 73.86 | -0.16 | -57.47 | -0.16 | -57.47 | 0.90 | -0.78 |
| 3.20 | 1.53 | 1.52 | 61.58 | -0.24 | -57.64 | -0.24 | -57.64 | 0.84 | 1.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
