通带频率C1 1710~1785MHz, 通带频率C2 1805~1880MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率C1 | / | / | 1710 | ~ | 1785 | MHz |
| 通带频率C2 | / | / | 1805 | ~ | 1880 | MHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 通带驻波 | / | / | 1.25 | |||
| 通带C1抑制度 | DC-1650 | MHz≥ | 85 | dB | ||
| 通带C1抑制度 | 1805-5000 | MHz≥ | 85 | dB | ||
| 通带C2抑制度 | DC-1785 | MHz≥ | 85 | dB | ||
| 通带C2抑制度 | 1940-5000 | MHz≥ | 85 | dB |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -20~+60℃设计保证 |

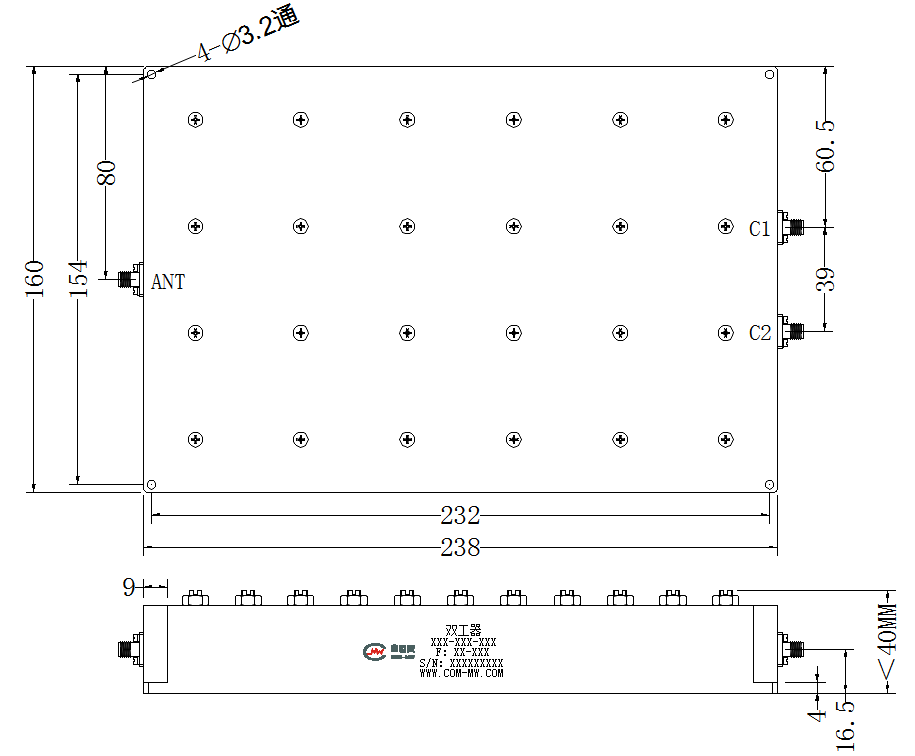

| 1 | 公共端 | ANT |
| 2 | 通带一 | C1 |
| 3 | 通带二 | C2 |
| 4 | 接地端 | --- |

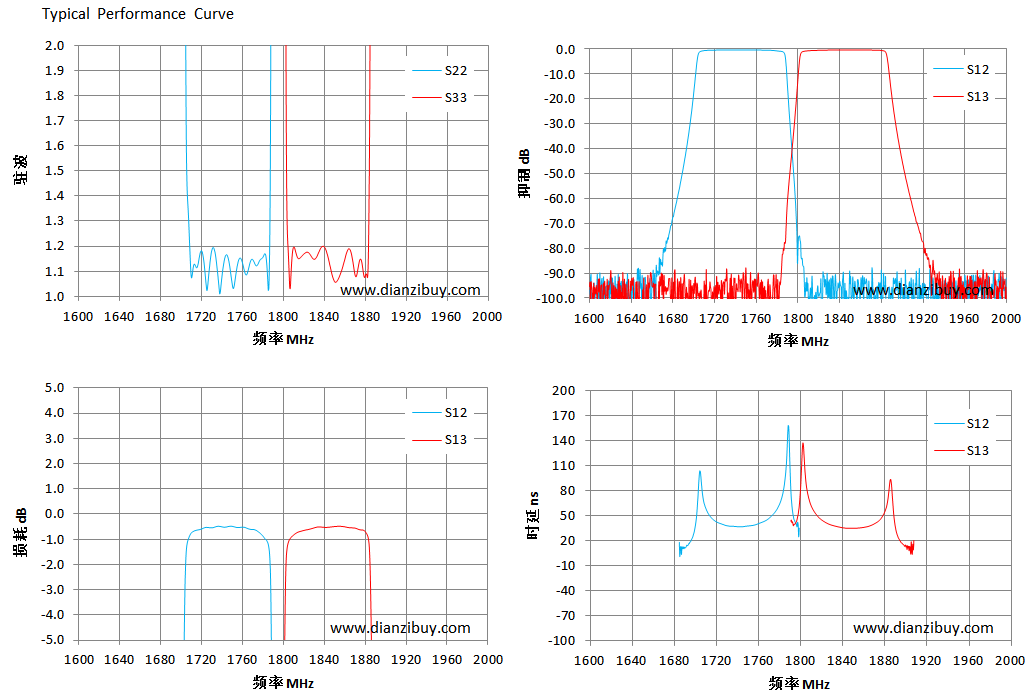

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 1600.00 | 254.19 | 152.73 | -96.84 | -95.40 |
| 1629.00 | 520.77 | 169.29 | -99.49 | -101.44 |
| 1657.00 | 668.55 | 215.41 | -94.66 | -94.09 |
| 1686.00 | 433.58 | 301.83 | -56.47 | -93.33 |
| 1714.00 | 1.12 | 699.55 | -0.65 | -97.39 |
| 1743.00 | 1.16 | 696.37 | -0.52 | -90.83 |
| 1771.00 | 1.14 | 251.78 | -0.61 | -93.83 |
| 1800.00 | 537.96 | 11.89 | -80.08 | -11.84 |
| 1829.00 | 314.24 | 1.15 | -93.46 | -0.56 |
| 1857.00 | 133.90 | 1.11 | -92.75 | -0.49 |
| 1886.00 | 104.83 | 5.35 | -102.43 | -4.80 |
| 1914.00 | 95.12 | 452.38 | -94.25 | -69.52 |
| 1943.00 | 85.28 | 125.52 | -98.00 | -94.76 |
| 1971.00 | 85.13 | 96.36 | -103.26 | -100.76 |
| 2000.00 | 85.82 | 89.89 | -91.98 | -105.70 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
