通带频率C1 1710~2170MHz, 通带频率C2 3300~3800MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率C1 | / | / | 1710 | ~ | 2170 | MHz |
| 通带频率C2 | / | / | 3300 | ~ | 3800 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带C1抑制度 | 3300-3800 | MHz≥ | 70 | dB | ||
| 通带C2抑制度 | 1710-2170 | MHz≥ | 70 | dB |

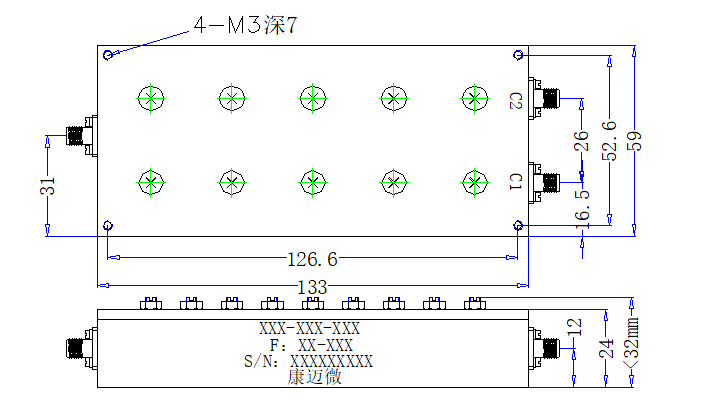

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
| 1 | 公共端 | ANT |
| 2 | 通带一 | C1 |
| 3 | 通带二 | C2 |
| 4 | 接地端 | --- |

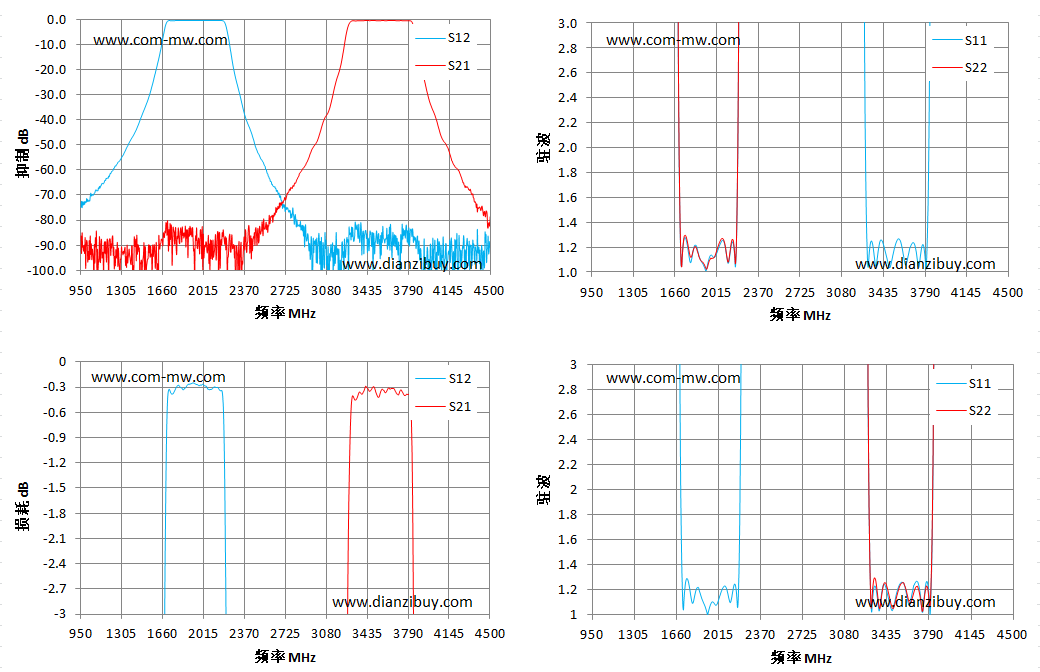

| 频率 MHz | S12 抑制 dB | S21 抑制 dB | S11 驻波 | S22 驻波 |
| 950.00 | -74.89 | -86.26 | 78.83 | 148.23 |
| 1204.00 | -61.31 | -87.56 | 76.19 | 112.39 |
| 1457.00 | -40.86 | -91.17 | 76.85 | 113.47 |
| 1711.00 | -0.36 | -92.43 | 1.17 | 1.19 |
| 1964.00 | -0.27 | -91.42 | 1.13 | 1.10 |
| 2218.00 | -3.88 | -90.59 | 5.95 | 6.44 |
| 2471.00 | -51.13 | -82.94 | 87.57 | 74.49 |
| 2725.00 | -75.64 | -71.99 | 112.42 | 64.91 |
| 2979.00 | -88.24 | -49.98 | 100.10 | 66.68 |
| 3232.00 | -101.70 | -11.21 | 23.50 | 57.58 |
| 3486.00 | -103.68 | -0.30 | 1.04 | 54.21 |
| 3739.00 | -81.55 | -0.35 | 1.04 | 59.11 |
| 3993.00 | -101.71 | -34.67 | 90.57 | 54.15 |
| 4246.00 | -98.89 | -61.97 | 74.57 | 60.67 |
| 4500.00 | -90.92 | -78.60 | 133.04 | 52.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
