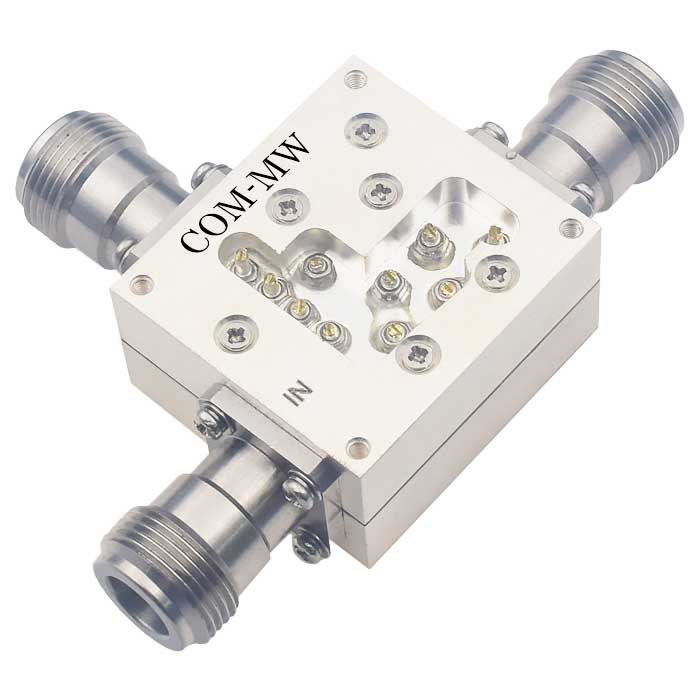

通带频率一 DC~5.7GHz, 通带频率二 6.3~13GHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 5.7 | GHz |
| 通带频率二 | / | / | 6.3 | ~ | 13 | GHz |
| 通带一损耗 | / | / | 1.2 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 6.9-10 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | DC-5.1 | GHz≥ | 50 | dB |
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

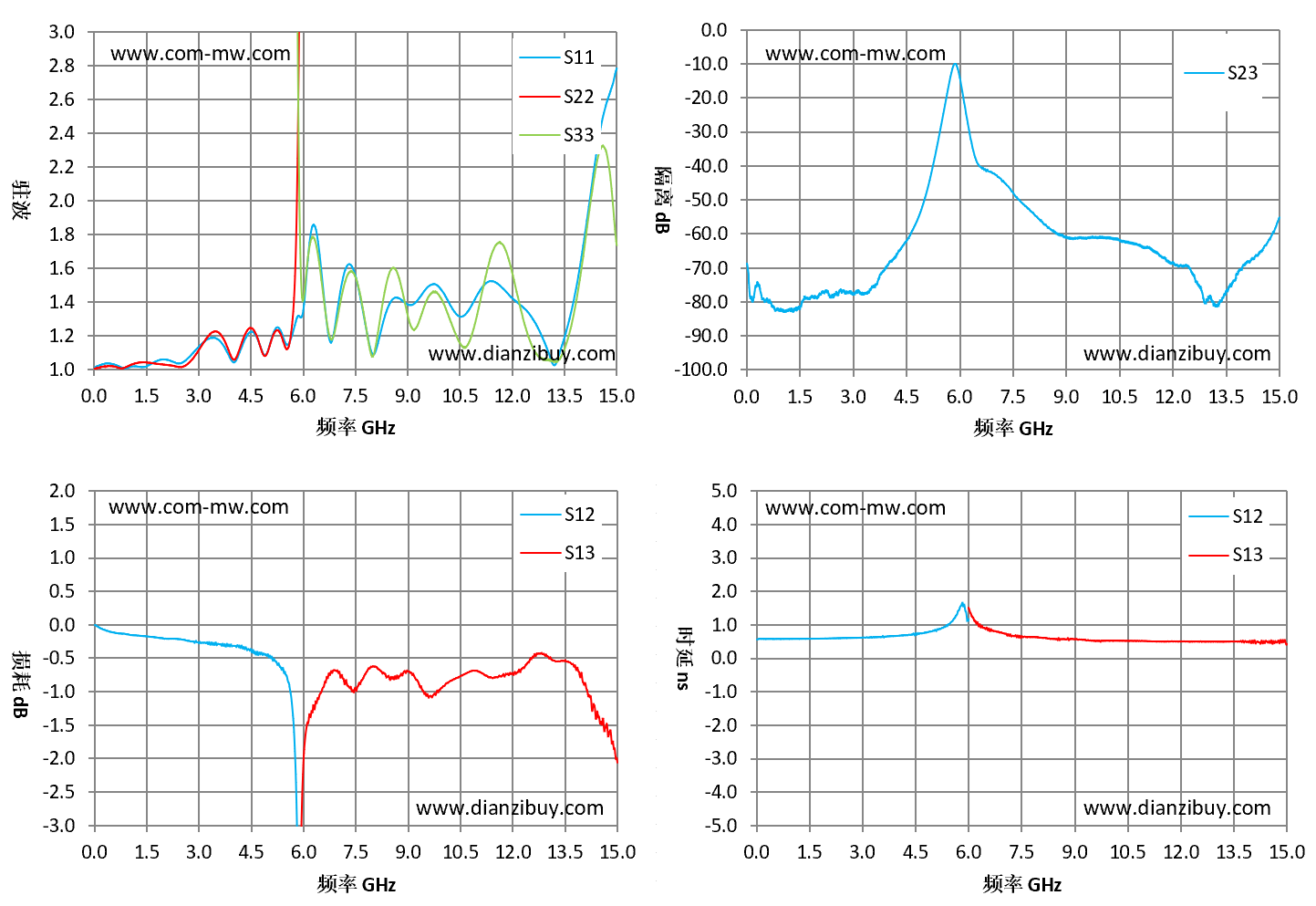

| 频率 GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 0.01 | 1.01 | 1 | 1666.33 | -72.28 | |
| 1.08 | 1.01 | 1.03 | 72.45 | -0.15 | -83.15 |
| 2.15 | 1.05 | 1.02 | 1195.9 | -0.2 | -80.73 |
| 3.22 | 1.17 | 1.18 | 63.51 | -0.27 | -81.68 |
| 4.29 | 1.16 | 1.18 | 72.33 | -0.34 | -66.2 |
| 5.36 | 1.23 | 1.21 | 28.31 | -0.65 | -35.44 |
| 6.43 | 1.76 | 21.4 | 1.68 | -34.04 | -1.1 |
| 7.51 | 1.55 | 38.91 | 1.55 | -51.31 | -0.98 |
| 8.58 | 1.42 | 41.23 | 1.6 | -57.04 | -0.8 |
| 9.65 | 1.5 | 66.33 | 1.44 | -61.2 | -1.06 |
| 10.72 | 1.34 | 24.46 | 1.14 | -59.98 | -0.71 |
| 11.79 | 1.47 | 75.17 | 1.72 | -60.04 | -0.75 |
| 12.86 | 1.19 | 52.42 | 1.06 | -62.52 | -0.44 |
| 13.93 | 1.59 | 90.96 | 1.52 | -60.82 | -0.78 |
| 15 | 2.79 | 65.16 | 1.73 | -52.39 | -2.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
