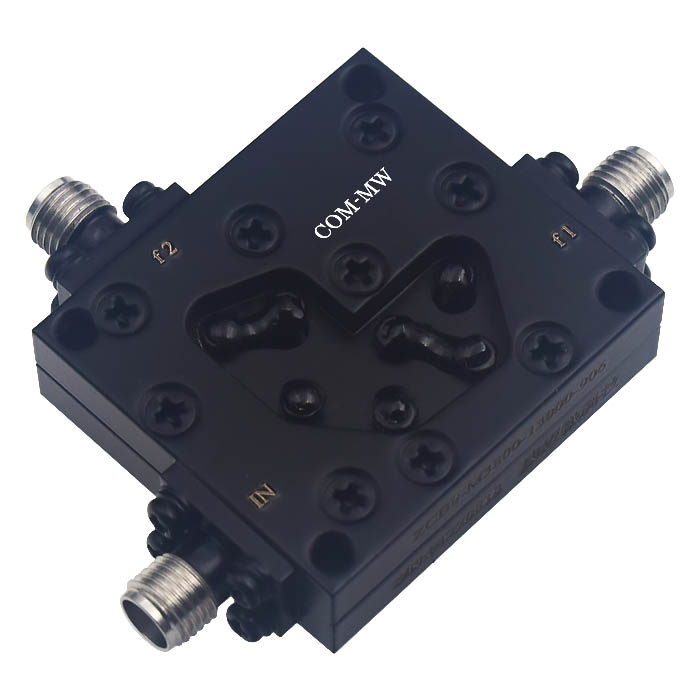

通带频率一3300~3800MHz, 通带频率二6500~12000MHz, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 3300 | ~ | 3800 | MHz |
| 通带频率二 | / | / | 6500 | ~ | 12000 | MHz |
| 通带一损耗 | / | / | 0.8 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 6.5-12 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | 3.3-3.8 | GHz≥ | 55 | dB |

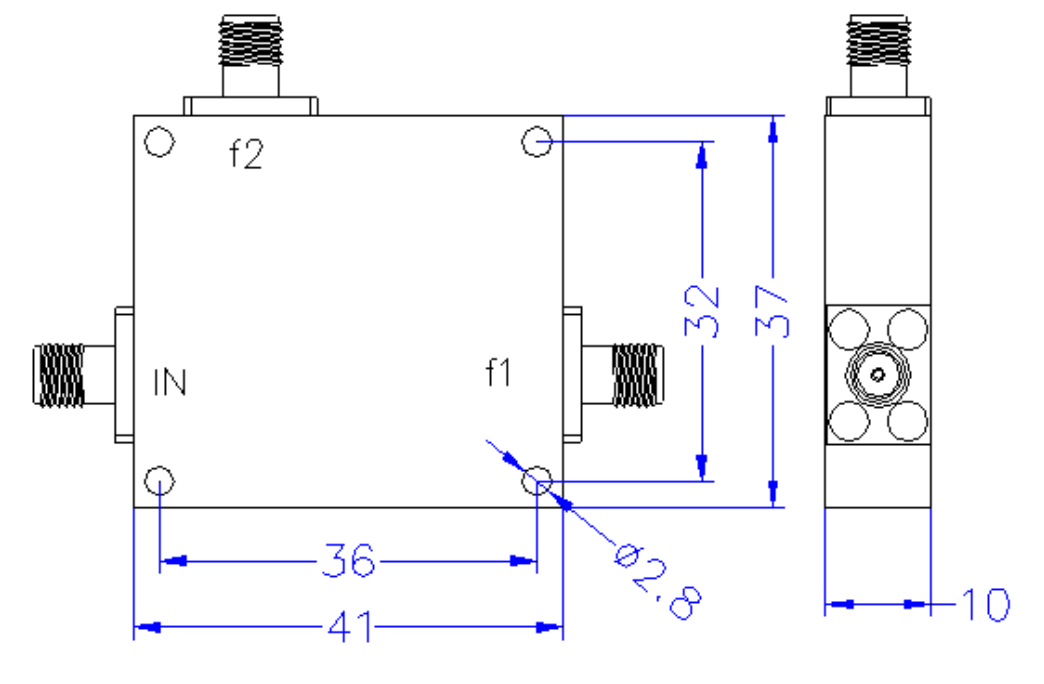

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

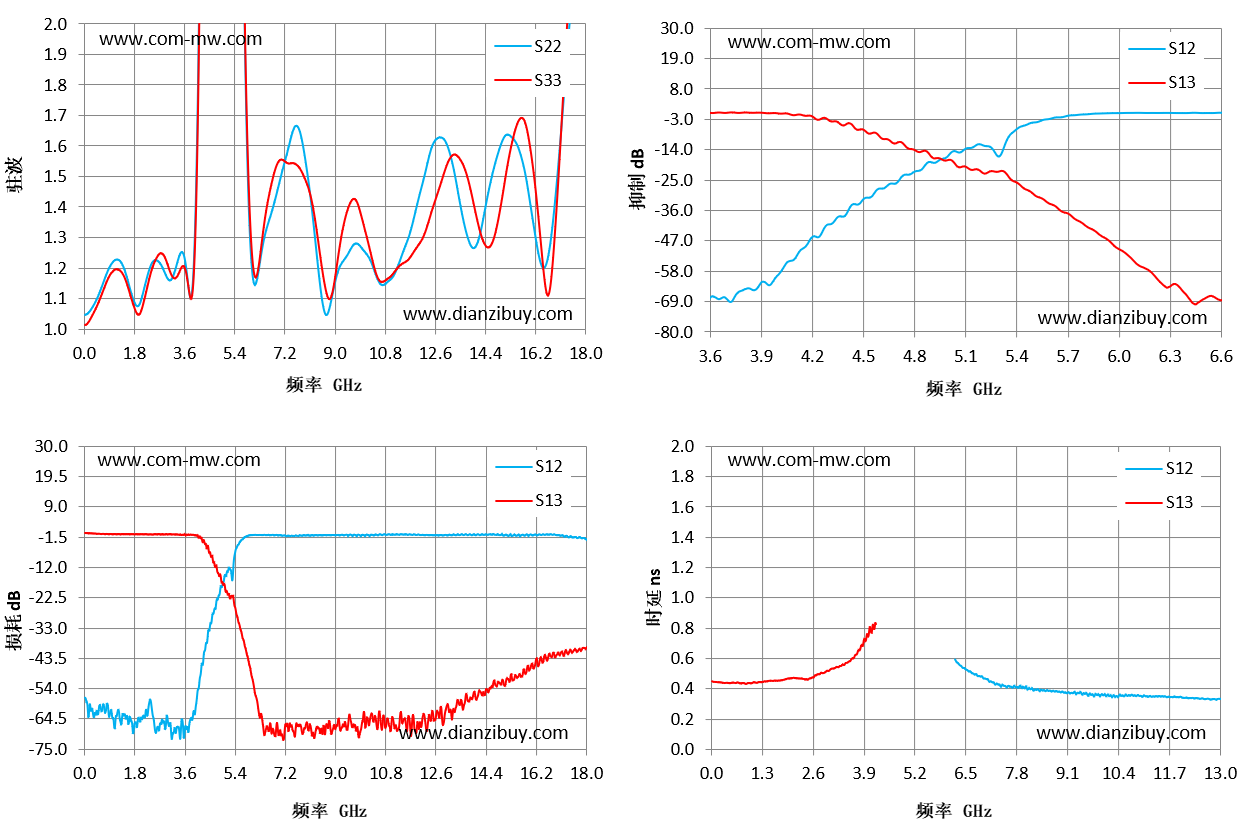

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.05 | -57.1 | -0.05 | 0.45 | |
| 1.29 | 1.22 | -65.73 | -0.53 | 0.45 | |
| 2.57 | 1.23 | -68.9 | -0.54 | 0.48 | |
| 3.86 | 1.12 | -64.74 | -0.7 | 0.68 | |
| 5.14 | 16.8 | -13.24 | -21.42 | ||
| 6.43 | 1.29 | -0.74 | -69.59 | 0.54 | |
| 7.71 | 1.65 | -0.86 | -66.74 | 0.42 | |
| 9 | 1.15 | -0.93 | -67.79 | 0.37 | |
| 10.29 | 1.22 | -0.69 | -62.75 | 0.35 | |
| 11.57 | 1.28 | -0.7 | -67.74 | 0.35 | |
| 12.86 | 1.63 | -0.96 | -66.51 | 0.33 | |
| 14.14 | 1.29 | -0.71 | -54.84 | 0.34 | |
| 15.43 | 1.62 | -0.75 | -49.65 | 0.34 | |
| 16.71 | 1.27 | -0.58 | -42.8 | 0.36 | |
| 18 | 2.96 | -2.39 | -39.84 | 0.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
