1500~2500MHz, 耦合度8dB, 表面贴装, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1500 | ~ | 2500 | MHz |
| 插入损耗 | 1.3 | dB | ||
| 耦合度 | 7 | 8 | 9 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 沉金 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |

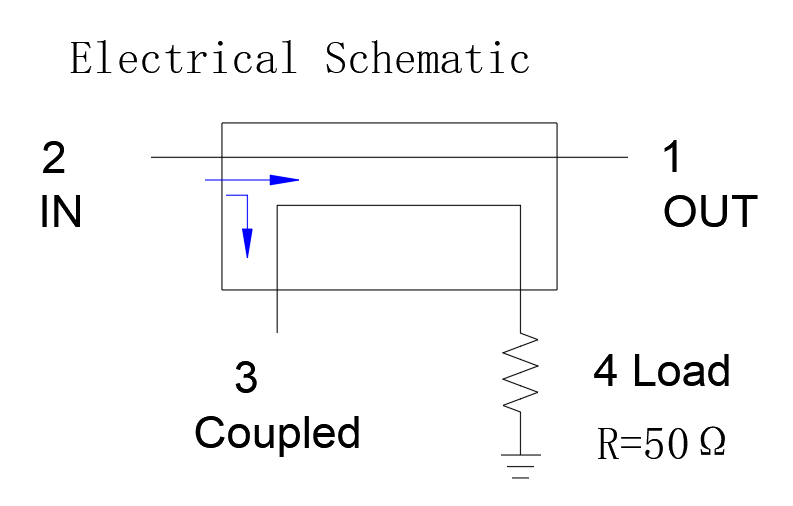

| 输入端口 | 2 | 1 |
| 输出端口 | 1 | 2 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 底部接地 | 底部接地 |

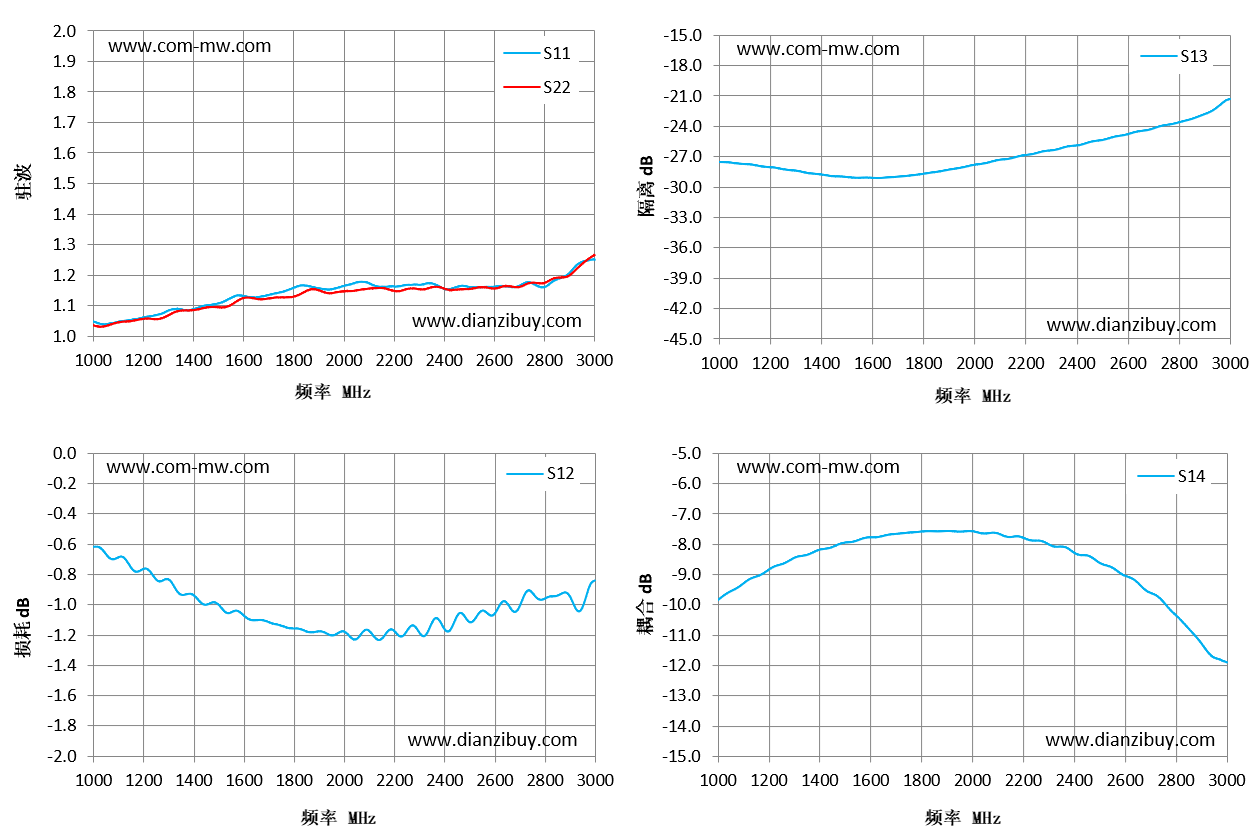

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 隔离 dB | S14 耦合 dB |
|---|---|---|---|---|---|
| 1000 | 1.05 | 1.03 | -0.62 | -27.48 | -9.83 |
| 1143 | 1.05 | 1.05 | -0.74 | -27.81 | -9.08 |
| 1286 | 1.08 | 1.06 | -0.83 | -28.31 | -8.51 |
| 1429 | 1.1 | 1.09 | -0.99 | -28.84 | -8.14 |
| 1571 | 1.13 | 1.11 | -1.04 | -29.04 | -7.8 |
| 1714 | 1.14 | 1.12 | -1.13 | -28.92 | -7.64 |
| 1857 | 1.16 | 1.15 | -1.18 | -28.44 | -7.57 |
| 2000 | 1.16 | 1.15 | -1.18 | -27.76 | -7.57 |
| 2143 | 1.16 | 1.16 | -1.23 | -27.13 | -7.76 |
| 2286 | 1.17 | 1.16 | -1.15 | -26.37 | -7.94 |
| 2429 | 1.16 | 1.15 | -1.15 | -25.69 | -8.36 |
| 2571 | 1.16 | 1.16 | -1.06 | -24.89 | -8.89 |
| 2714 | 1.17 | 1.16 | -0.96 | -24.05 | -9.65 |
| 2857 | 1.19 | 1.19 | -0.94 | -23.17 | -10.85 |
| 3000 | 1.25 | 1.26 | -0.84 | -21.25 | -11.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
