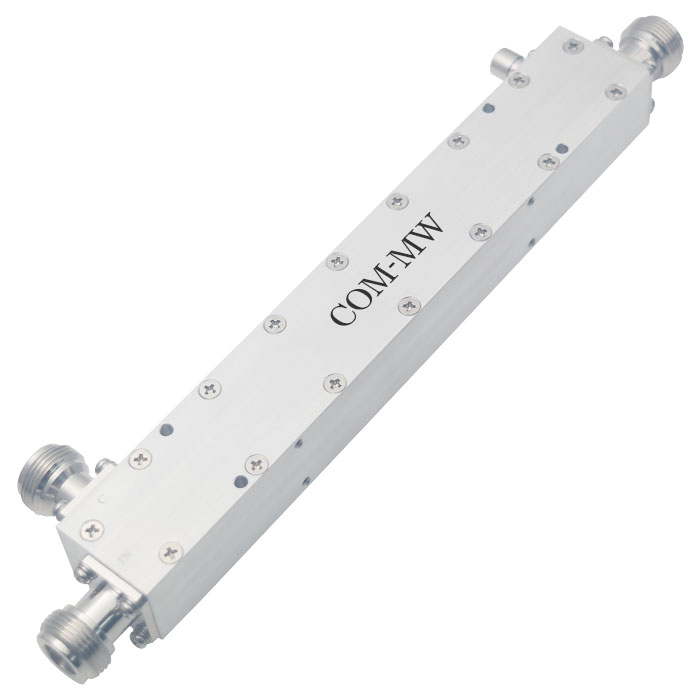

0.3~1.5GHz, 耦合度35dB, N, 800W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 1.5 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 33.5 | 35 | 36.5 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |

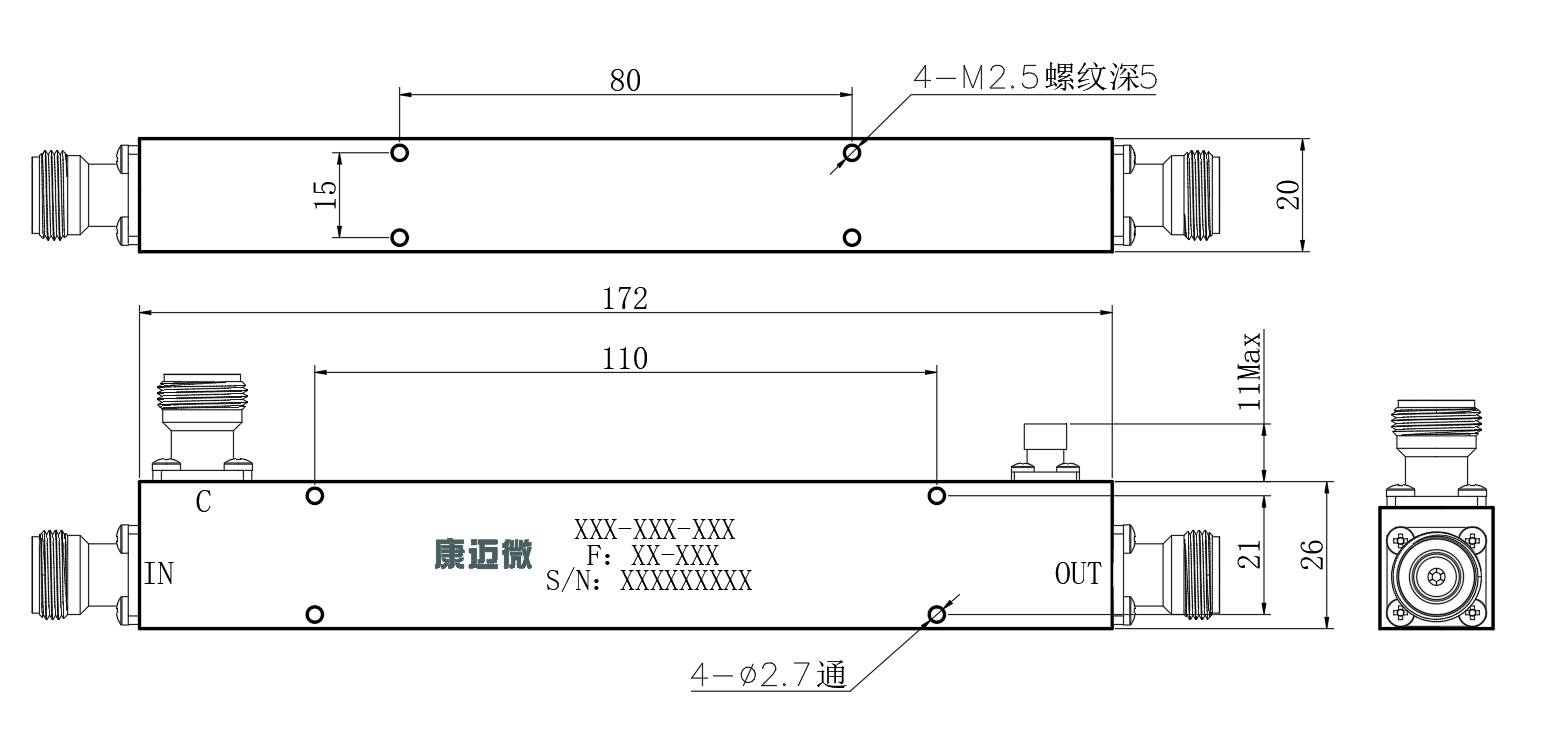

| 接口形式 | N -F |
| 功率容量 | 800W设计保证 |
| 峰值功率 | 4000W设计保证，占空比20%，脉冲宽度＜500us |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

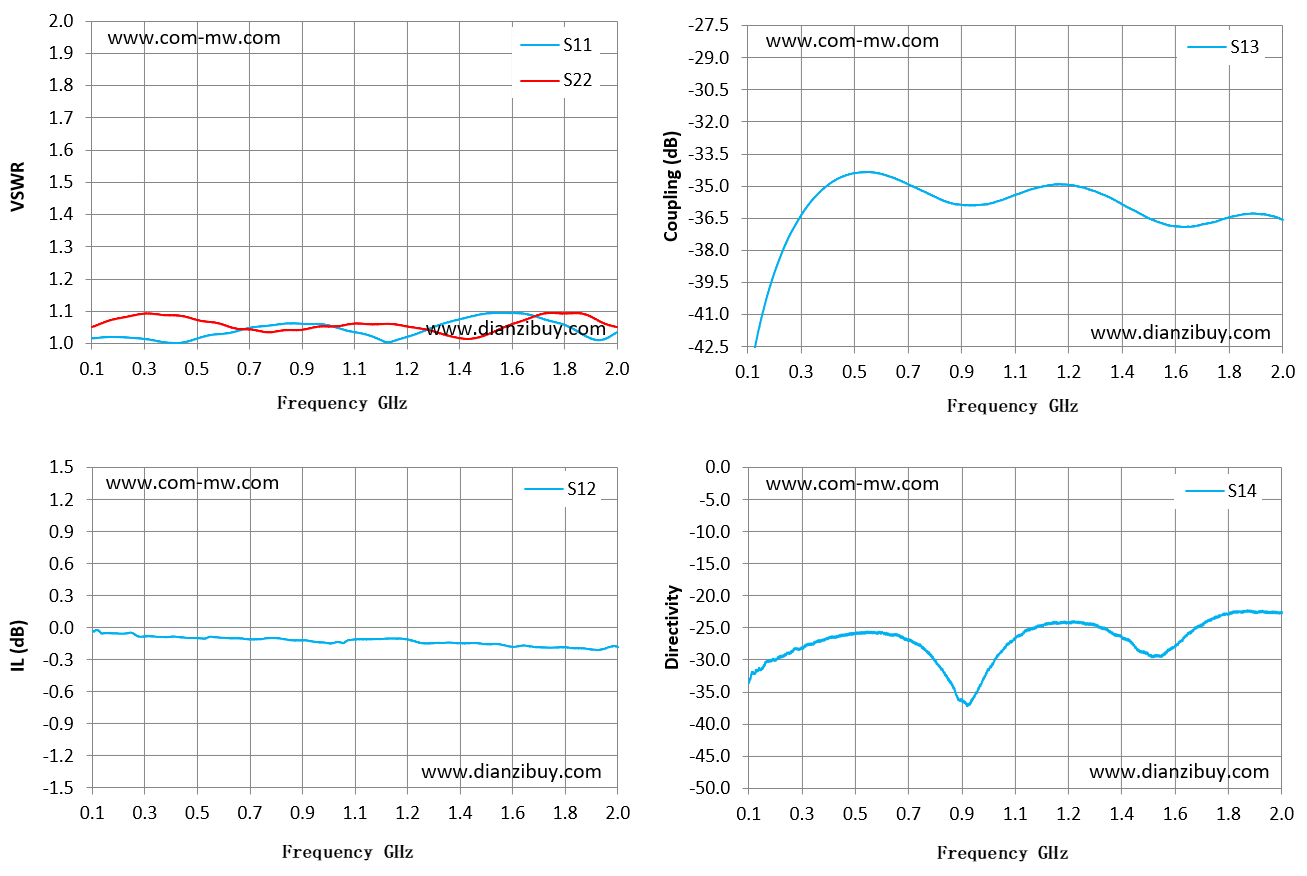

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.1 | 1.02 | 1.05 | -0.04 | -44.13 | -33.62 |
| 0.24 | 1.02 | 1.09 | -0.05 | -37.53 | -28.92 |
| 0.37 | 1 | 1.09 | -0.09 | -35.11 | -26.77 |
| 0.51 | 1.02 | 1.07 | -0.1 | -34.37 | -25.74 |
| 0.64 | 1.04 | 1.05 | -0.1 | -34.75 | -26.33 |
| 0.78 | 1.06 | 1.04 | -0.1 | -35.61 | -31.02 |
| 0.91 | 1.06 | 1.05 | -0.14 | -35.9 | -35.16 |
| 1.05 | 1.04 | 1.06 | -0.11 | -35.42 | -26.55 |
| 1.19 | 1.01 | 1.06 | -0.11 | -34.94 | -24.15 |
| 1.32 | 1.05 | 1.04 | -0.15 | -35.2 | -24.37 |
| 1.46 | 1.08 | 1.02 | -0.15 | -36.07 | -27.16 |
| 1.59 | 1.1 | 1.05 | -0.17 | -36.82 | -28.74 |
| 1.73 | 1.08 | 1.09 | -0.19 | -36.75 | -23.99 |
| 1.86 | 1.04 | 1.09 | -0.2 | -36.33 | -22.44 |
| 2 | 1.03 | 1.05 | -0.19 | -36.58 | -22.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
