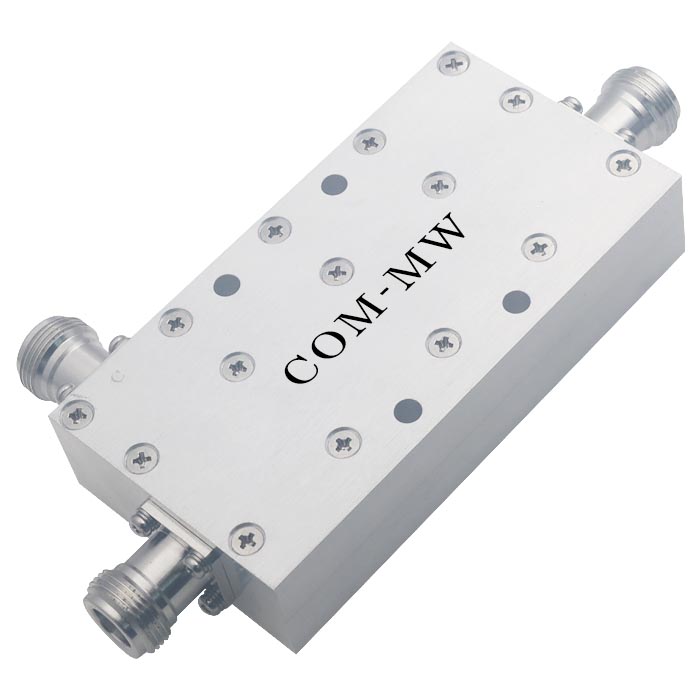

0.95~2GHz, 耦合度 10dB, N, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.95 | ~ | 2 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 耦合度 | 8.8 | 10 | 11.2 | dB |
| 方向性 | 25 | 30 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |

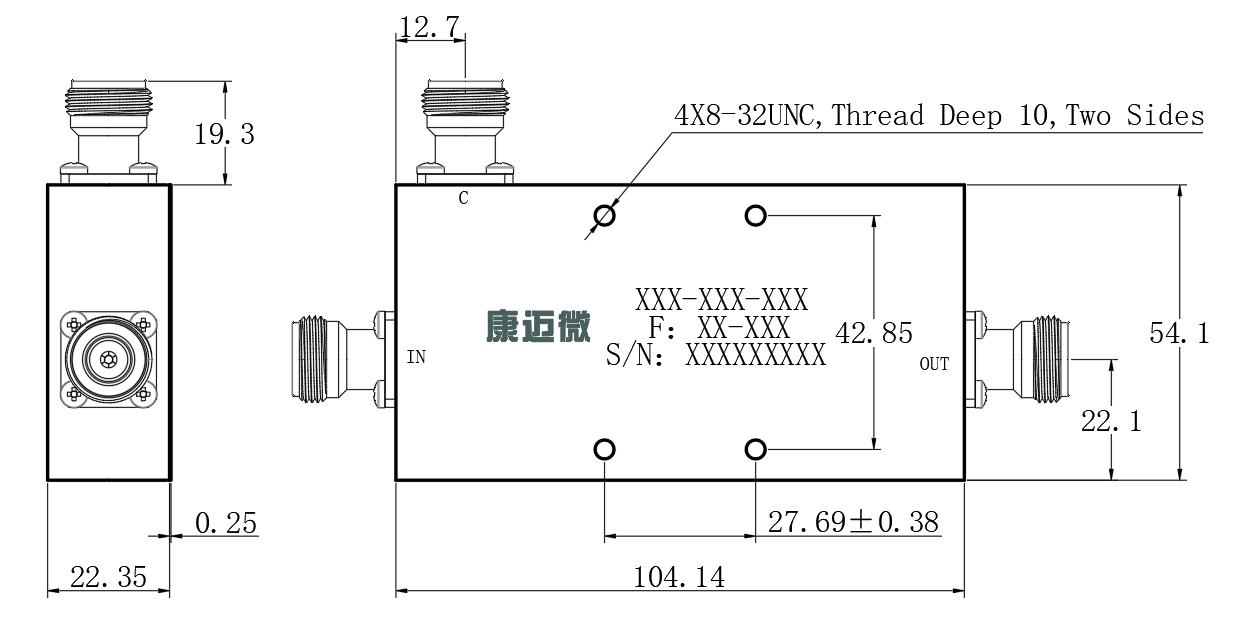

| 接口形式 | N -F |
| 接口材质 | 外壳303不锈钢 |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

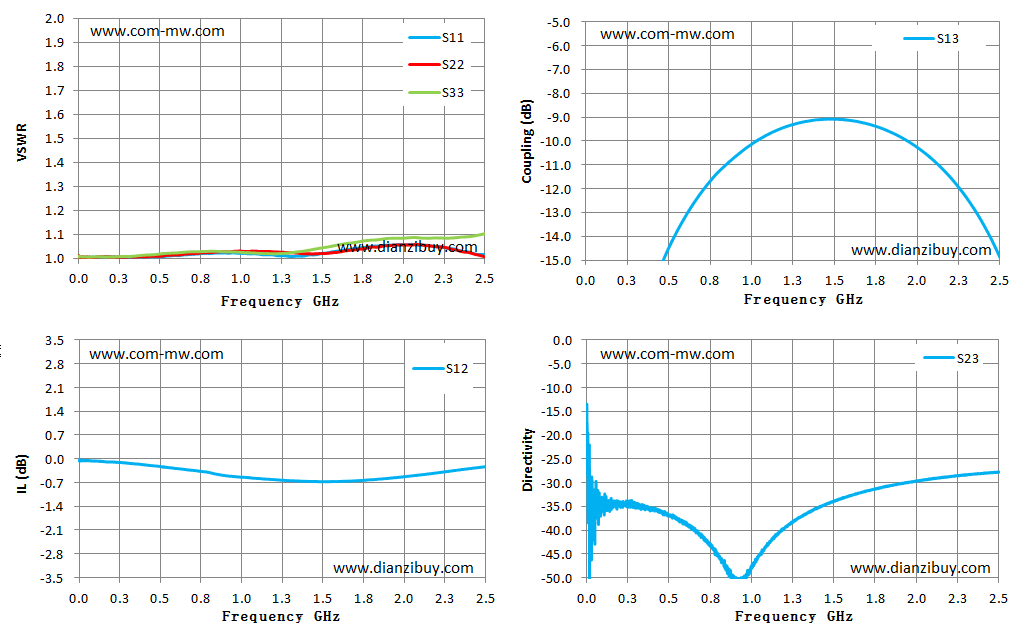

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.00 | 1.01 | -0.05 | -47.39 | -21.67 |
| 0.19 | 1.01 | 1.01 | -0.09 | -22.56 | -35.28 |
| 0.37 | 1.01 | 1.01 | -0.15 | -16.99 | -34.97 |
| 0.54 | 1.01 | 1.02 | -0.25 | -14.02 | -37.32 |
| 0.72 | 1.02 | 1.03 | -0.35 | -12.00 | -41.45 |
| 0.90 | 1.02 | 1.03 | -0.49 | -10.70 | -49.65 |
| 1.08 | 1.02 | 1.02 | -0.57 | -9.81 | -44.03 |
| 1.26 | 1.01 | 1.02 | -0.63 | -9.30 | -38.10 |
| 1.43 | 1.01 | 1.03 | -0.67 | -9.09 | -34.88 |
| 1.61 | 1.03 | 1.06 | -0.67 | -9.14 | -32.69 |
| 1.79 | 1.05 | 1.08 | -0.62 | -9.47 | -31.05 |
| 1.97 | 1.06 | 1.08 | -0.55 | -10.11 | -29.88 |
| 2.14 | 1.05 | 1.08 | -0.45 | -11.07 | -28.94 |
| 2.32 | 1.04 | 1.09 | -0.34 | -12.58 | -28.31 |
| 2.50 | 1.02 | 1.10 | -0.23 | -14.89 | -27.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
