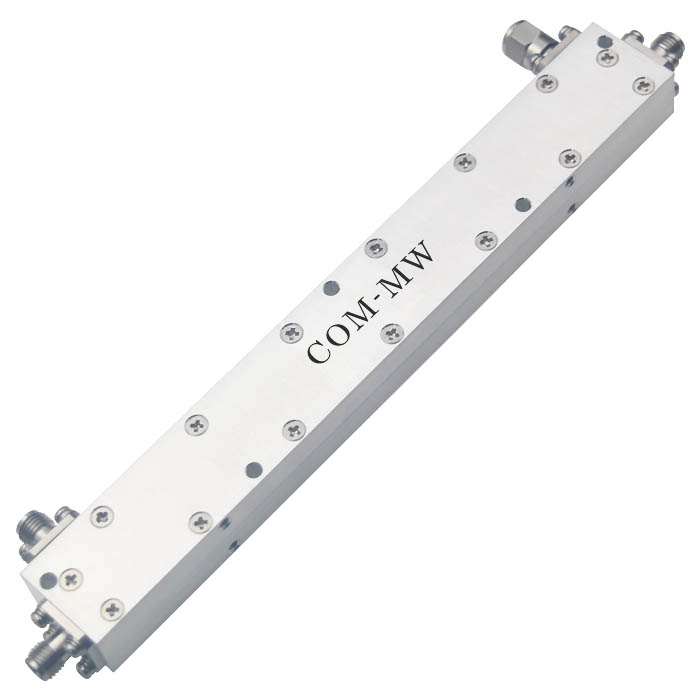

0.5~18GHz, 耦合度 10dB, SMA, 30W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 18 | GHz |
| 插入损耗 | 2.2 | dB | ||
| 耦合度 | 9 | 10 | 11.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |

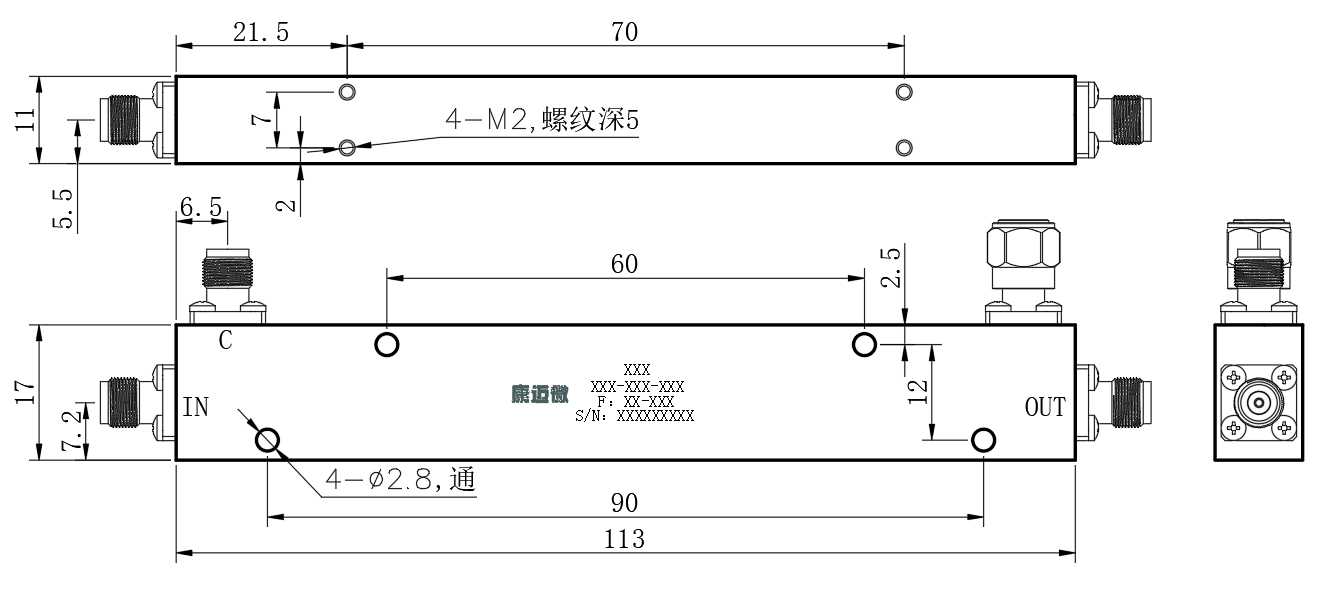

| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 30W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

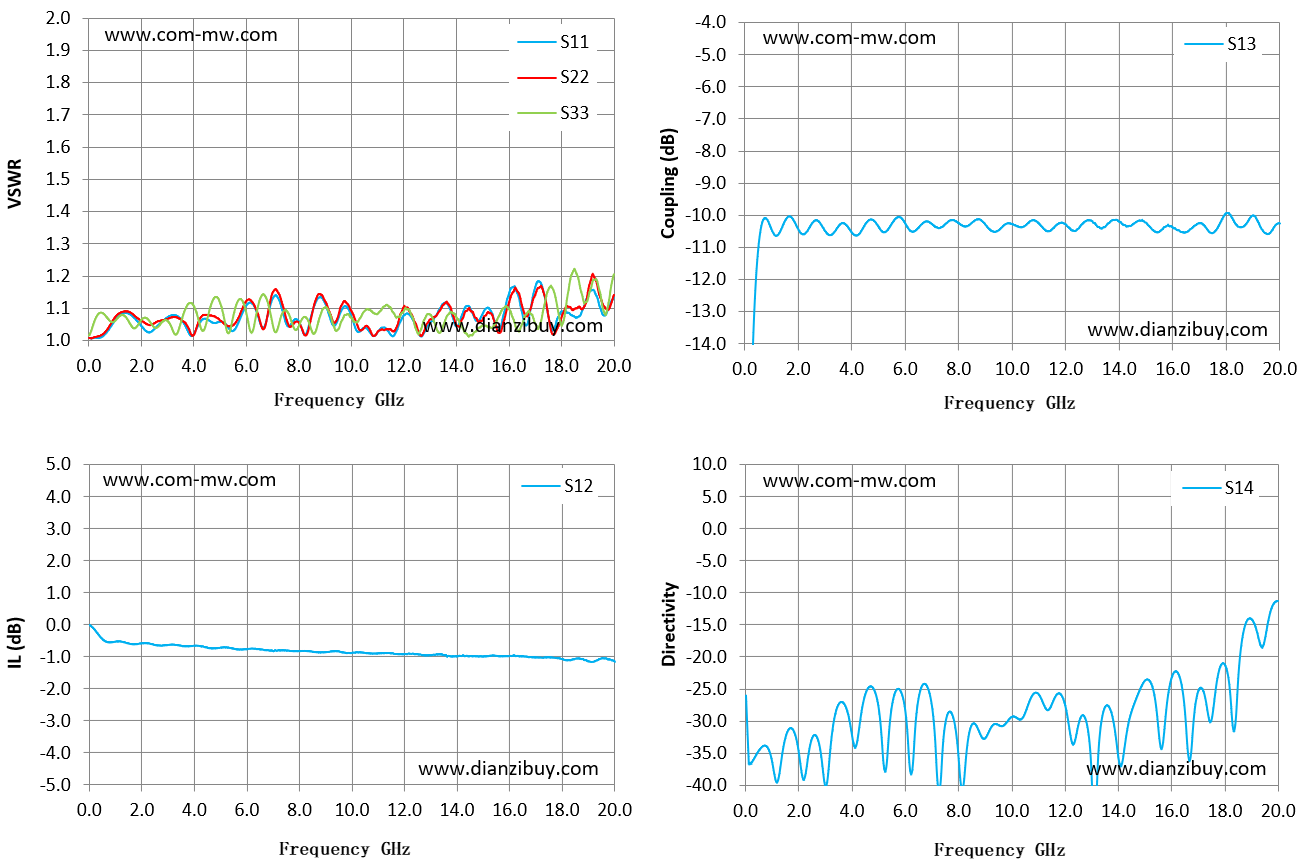

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.01 | 1.01 | 1.02 | -0.02 | -50.25 | -25.95 |
| 1.43 | 1.09 | 1.07 | -0.57 | -10.31 | -33.61 |
| 2.86 | 1.06 | 1.06 | -0.65 | -10.30 | -36.27 |
| 4.29 | 1.06 | 1.03 | -0.68 | -10.57 | -30.13 |
| 5.71 | 1.06 | 1.13 | -0.77 | -10.07 | -24.94 |
| 7.14 | 1.14 | 1.03 | -0.81 | -10.37 | -34.67 |
| 8.57 | 1.10 | 1.02 | -0.85 | -10.18 | -30.31 |
| 10.00 | 1.08 | 1.07 | -0.88 | -10.28 | -29.30 |
| 11.43 | 1.03 | 1.11 | -0.88 | -10.48 | -27.98 |
| 12.86 | 1.04 | 1.08 | -0.95 | -10.16 | -31.27 |
| 14.29 | 1.10 | 1.03 | -0.98 | -10.35 | -32.55 |
| 15.71 | 1.05 | 1.09 | -0.98 | -10.37 | -32.36 |
| 17.14 | 1.18 | 1.04 | -1.02 | -10.29 | -24.82 |
| 18.57 | 1.07 | 1.21 | -1.05 | -10.37 | -20.17 |
| 20.00 | 1.13 | 1.21 | -1.15 | -10.26 | -11.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
