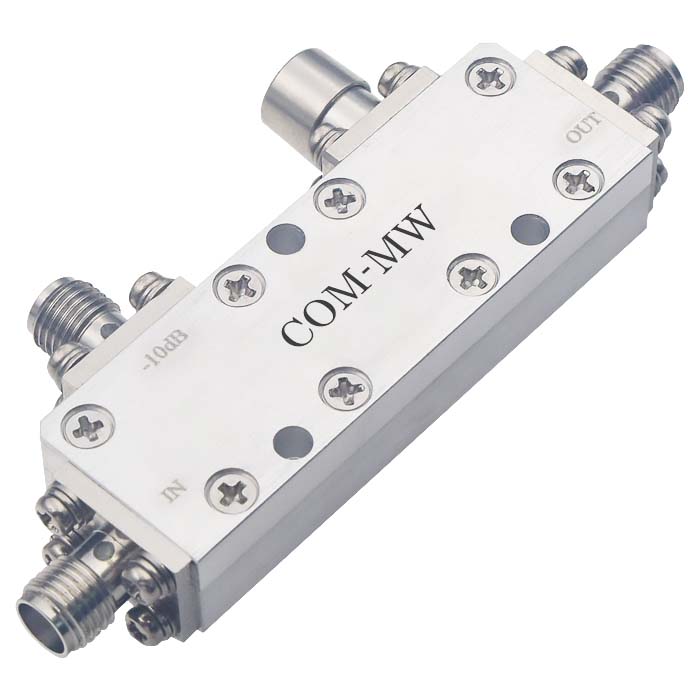

1~6GHz, 耦合度10dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 耦合度 | 8.5 | 10 | 11.5 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

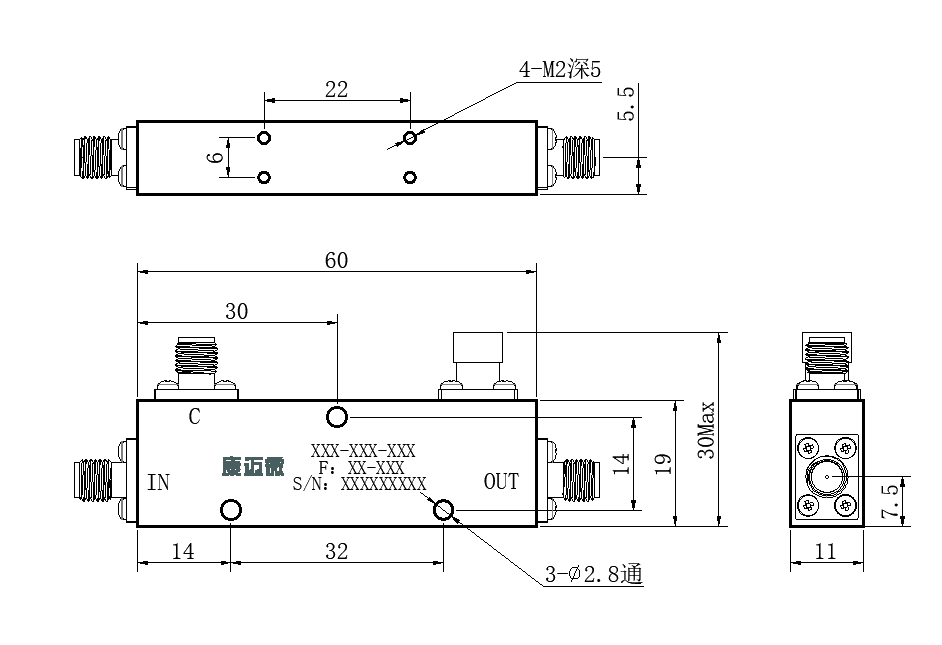

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

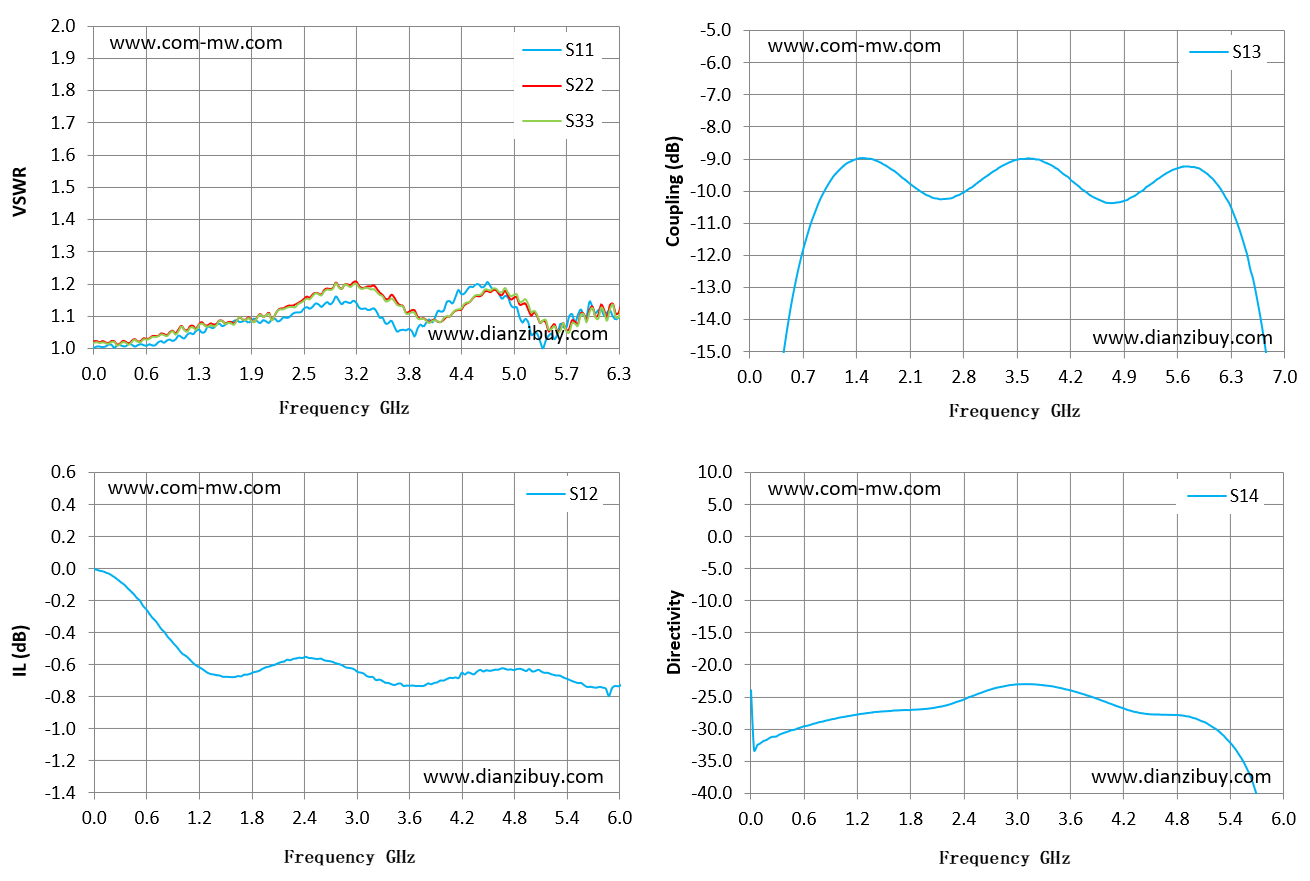

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
|---|---|---|---|---|---|
| 0.7 | 1.01 | 1.03 | -0.31 | -12.12 | -29.39 |
| 1.1 | 1.03 | 1.06 | -0.56 | -9.57 | -28.04 |
| 1.5 | 1.07 | 1.07 | -0.68 | -8.99 | -27.29 |
| 1.9 | 1.09 | 1.09 | -0.64 | -9.39 | -26.97 |
| 2.3 | 1.1 | 1.12 | -0.56 | -10.09 | -26.01 |
| 2.7 | 1.14 | 1.17 | -0.58 | -10.16 | -23.88 |
| 3.1 | 1.14 | 1.19 | -0.66 | -9.57 | -23.04 |
| 3.5 | 1.1 | 1.16 | -0.72 | -9.05 | -23.6 |
| 3.9 | 1.06 | 1.09 | -0.72 | -9.14 | -25.27 |
| 4.3 | 1.15 | 1.1 | -0.65 | -9.8 | -27.17 |
| 4.7 | 1.19 | 1.18 | -0.63 | -10.38 | -27.81 |
| 5.1 | 1.13 | 1.17 | -0.63 | -10.09 | -28.83 |
| 5.5 | 1.05 | 1.06 | -0.71 | -9.4 | -34.07 |
| 5.9 | 1.1 | 1.11 | -0.8 | -9.31 | -53.93 |
| 6.3 | 1.09 | 1.1 | -0.61 | -10.37 | -32.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
