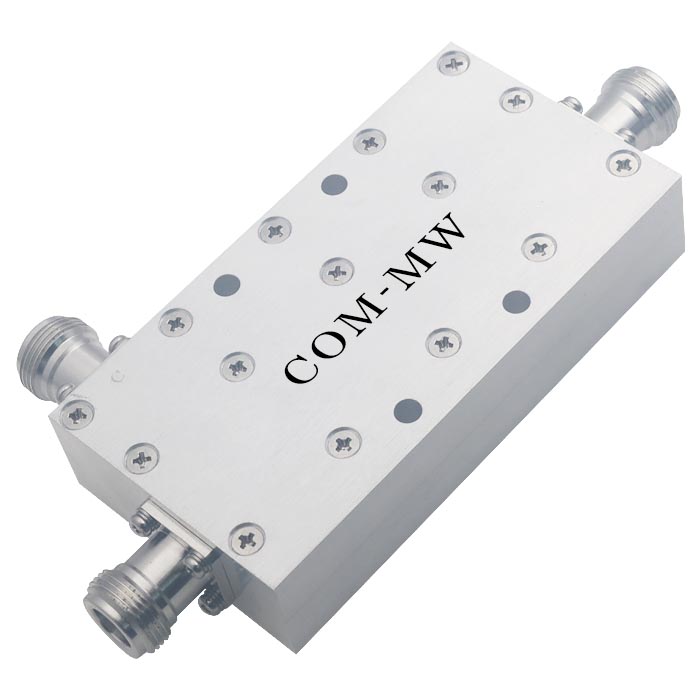

0.95~2GHz, 耦合度 10dB, N, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.95 | ~ | 2 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 耦合度 | 8.8 | 10 | 11.2 | dB |
| 方向性 | 25 | 30 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀镍 |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

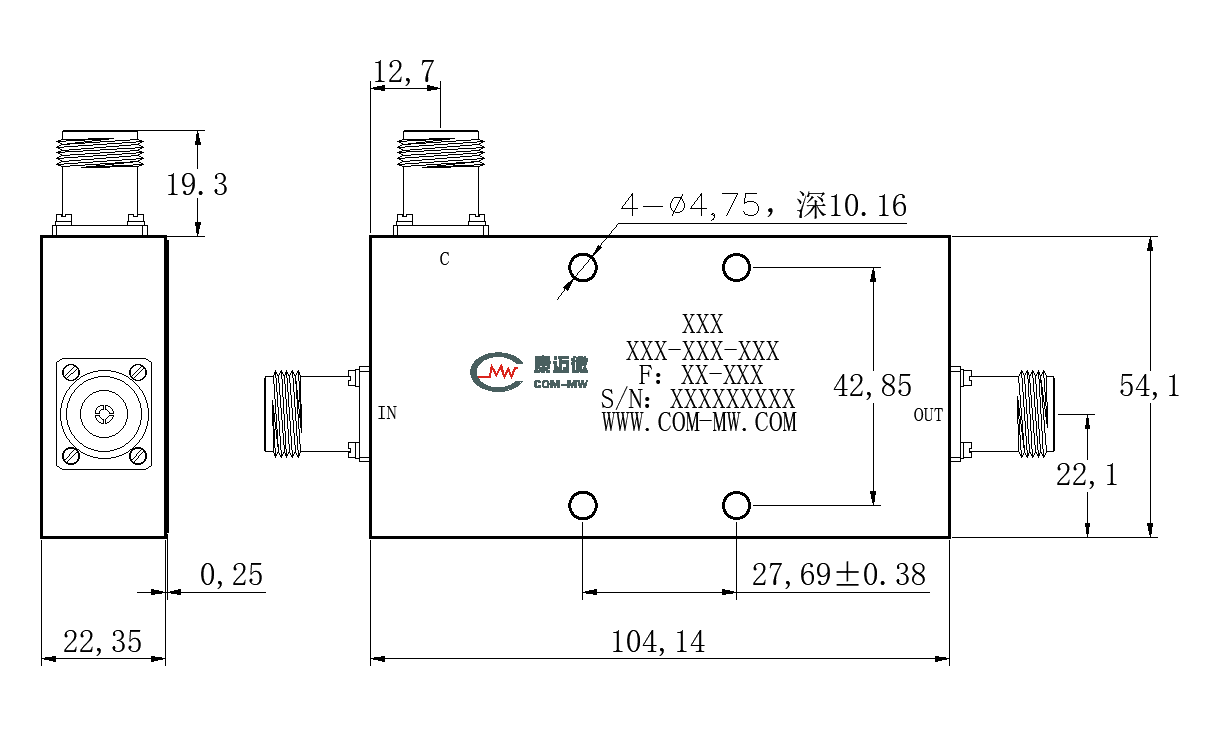

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

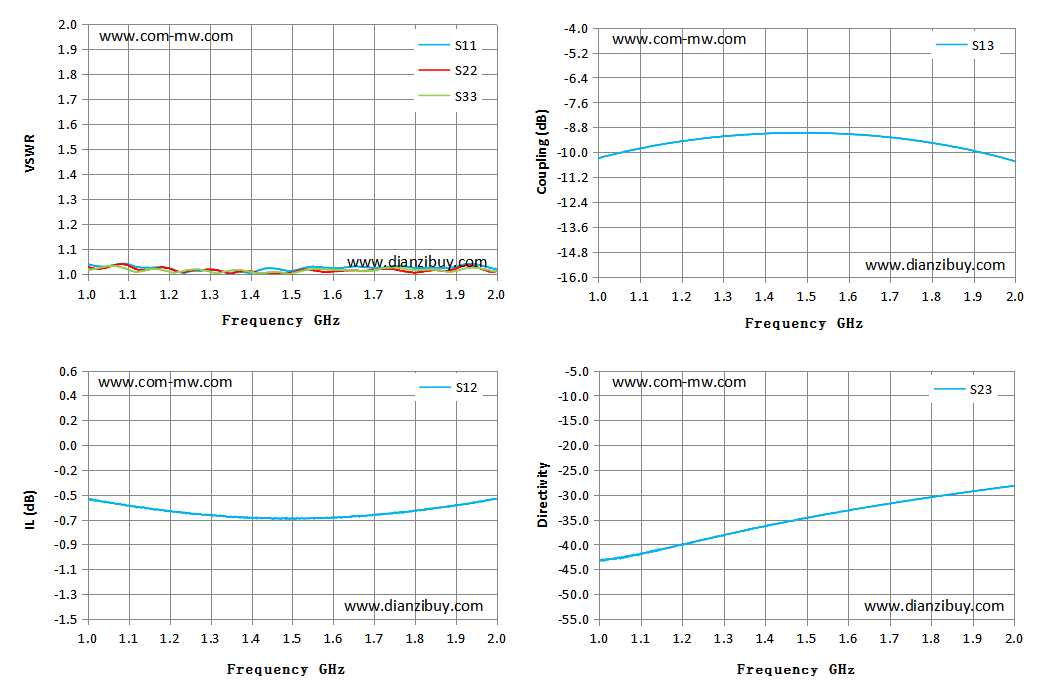

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.95 | 1.04 | 1.03 | 1.02 | -0.49 | -10.29 | -43.16 |
| 1.03 | 1.04 | 1.04 | 1.03 | -0.53 | -9.93 | -42.20 |
| 1.10 | 1.03 | 1.02 | 1.02 | -0.57 | -9.65 | -41.15 |
| 1.18 | 1.01 | 1.01 | 1.01 | -0.59 | -9.41 | -39.68 |
| 1.25 | 1.02 | 1.02 | 1.02 | -0.62 | -9.27 | -38.45 |
| 1.33 | 1.01 | 1.01 | 1.02 | -0.64 | -9.15 | -36.99 |
| 1.40 | 1.02 | 1.00 | 1.01 | -0.65 | -9.09 | -35.81 |
| 1.48 | 1.01 | 1.01 | 1.01 | -0.66 | -9.06 | -34.55 |
| 1.55 | 1.03 | 1.01 | 1.02 | -0.65 | -9.10 | -33.59 |
| 1.63 | 1.03 | 1.02 | 1.01 | -0.63 | -9.19 | -32.46 |
| 1.70 | 1.03 | 1.02 | 1.02 | -0.62 | -9.32 | -31.57 |
| 1.78 | 1.03 | 1.01 | 1.02 | -0.59 | -9.52 | -30.61 |
| 1.85 | 1.03 | 1.02 | 1.02 | -0.56 | -9.75 | -29.80 |
| 1.93 | 1.04 | 1.04 | 1.03 | -0.52 | -10.09 | -28.93 |
| 2.00 | 1.02 | 1.01 | 1.01 | -0.48 | -10.44 | -28.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
