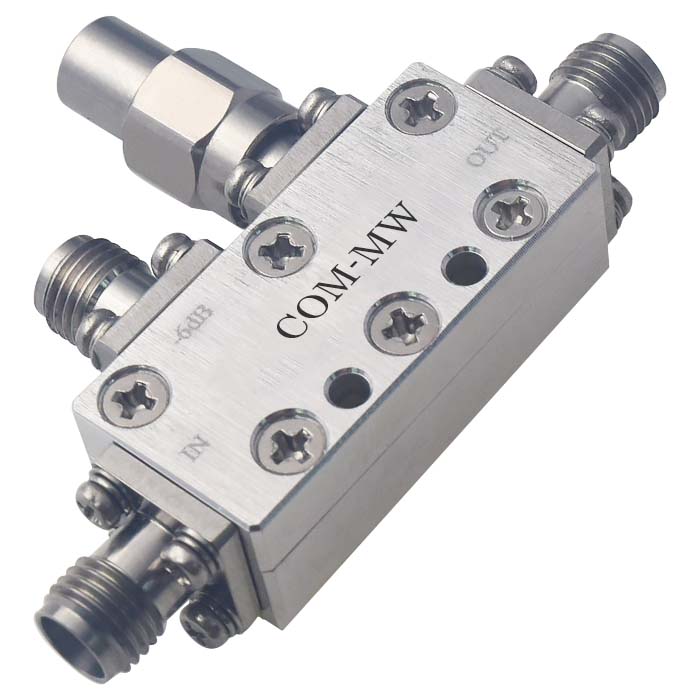

4~26.5GHz, 耦合度 15dB, SMA, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4 | ~ | 26.5 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 耦合度 | 13.5 | 15 | 16.5 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 13 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

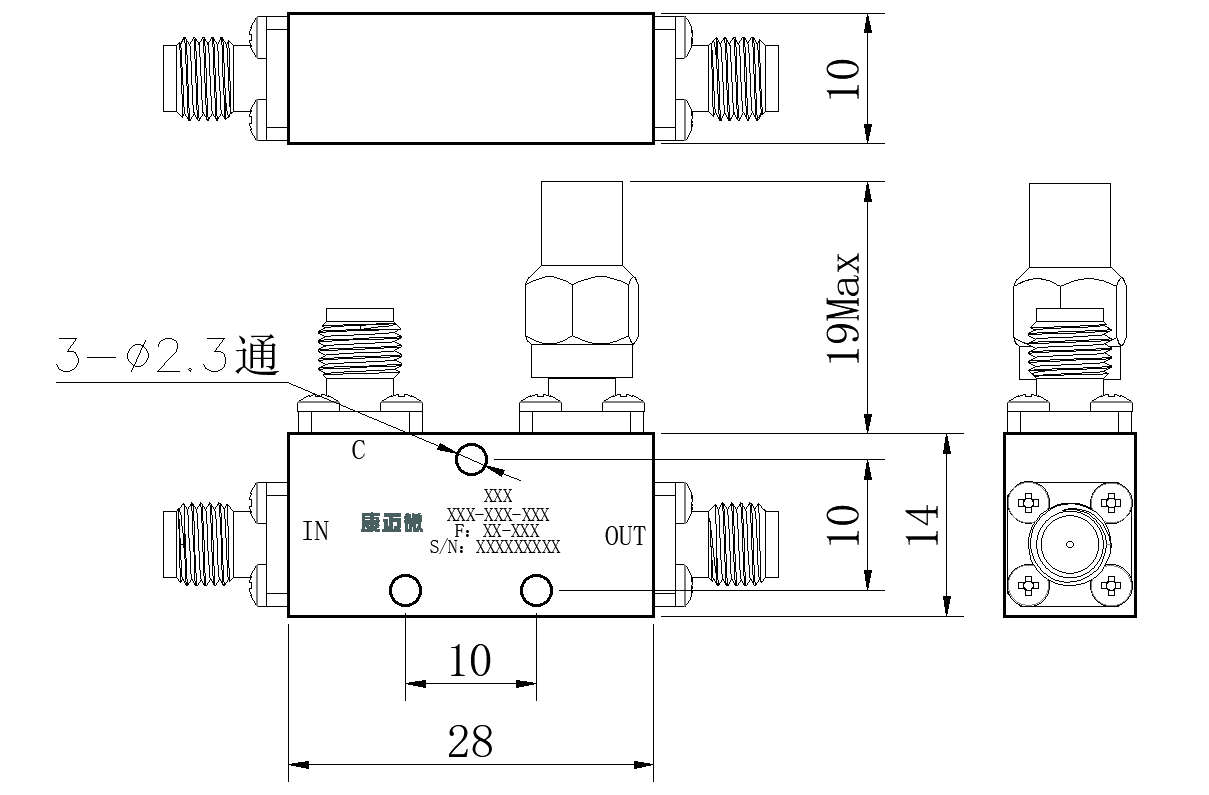

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

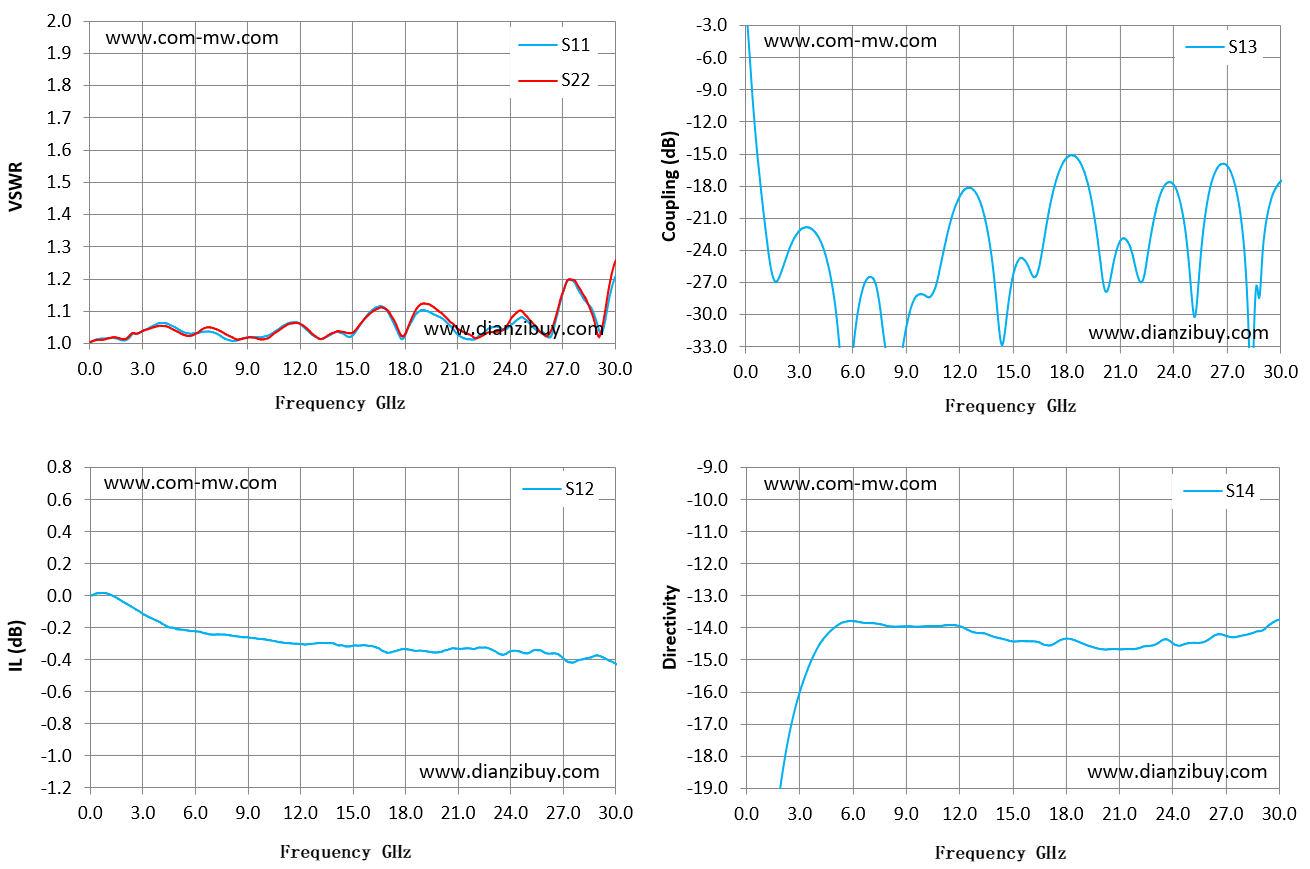

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 2.14 | 1.01 | 1.02 | -0.05 | -25.32 | -18.08 |
| 4.29 | 1.06 | 1.05 | -0.18 | -23.48 | -14.35 |
| 6.43 | 1.04 | 1.04 | -0.23 | -28.52 | -13.82 |
| 8.57 | 1.01 | 1.01 | -0.26 | -35.57 | -13.95 |
| 10.71 | 1.04 | 1.04 | -0.29 | -27.04 | -13.94 |
| 12.86 | 1.02 | 1.02 | -0.3 | -18.46 | -14.14 |
| 15 | 1.02 | 1.03 | -0.31 | -26.3 | -14.42 |
| 17.14 | 1.09 | 1.09 | -0.35 | -19.24 | -14.53 |
| 19.29 | 1.1 | 1.12 | -0.35 | -18.43 | -14.56 |
| 21.43 | 1.02 | 1.03 | -0.33 | -23.18 | -14.65 |
| 23.57 | 1.04 | 1.04 | -0.37 | -17.78 | -14.35 |
| 25.71 | 1.04 | 1.04 | -0.34 | -21.65 | -14.44 |
| 27.86 | 1.17 | 1.18 | -0.4 | -21.93 | -14.24 |
| 30 | 1.21 | 1.25 | -0.42 | -17.54 | -13.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
