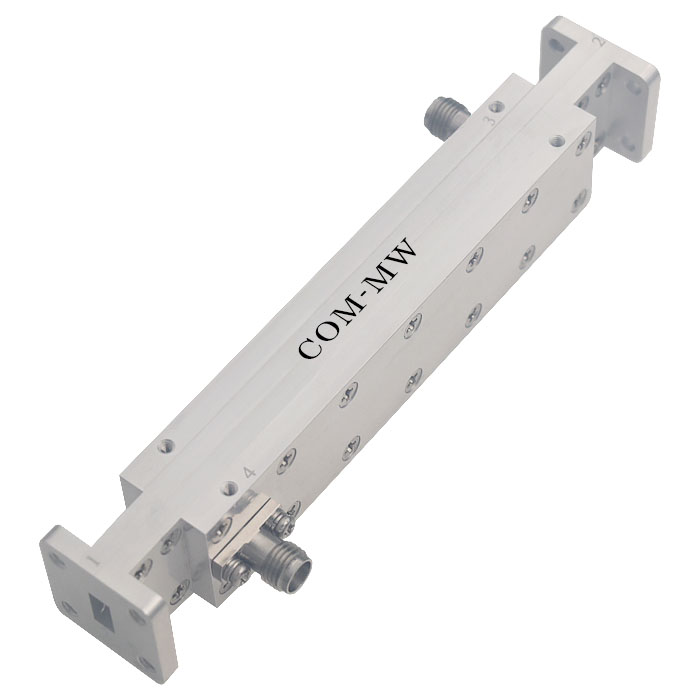

26.5~40GHz, 耦合度 15dB, 波导口, 2.92, 30W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26.5 | ~ | 40 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 理论损耗 | 0.28 | dB | ||
| 耦合度 | 13.5 | 15 | 16.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.5 |

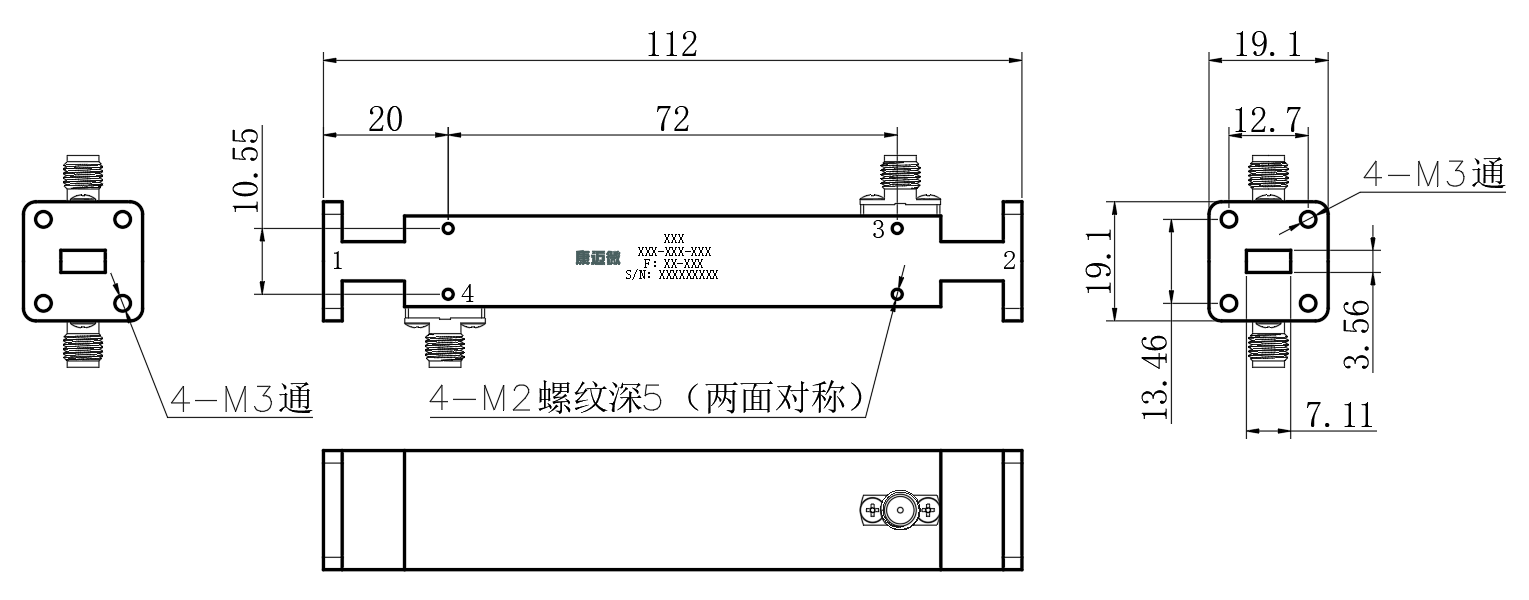

| 主线接口形式 | 波导口 |
| 耦合线接口形式 | 2.92-F or K |
| 波导口型号 | BJ320 or WR28 |
| 表面 | 本导 |
| 功率容量 | 30W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

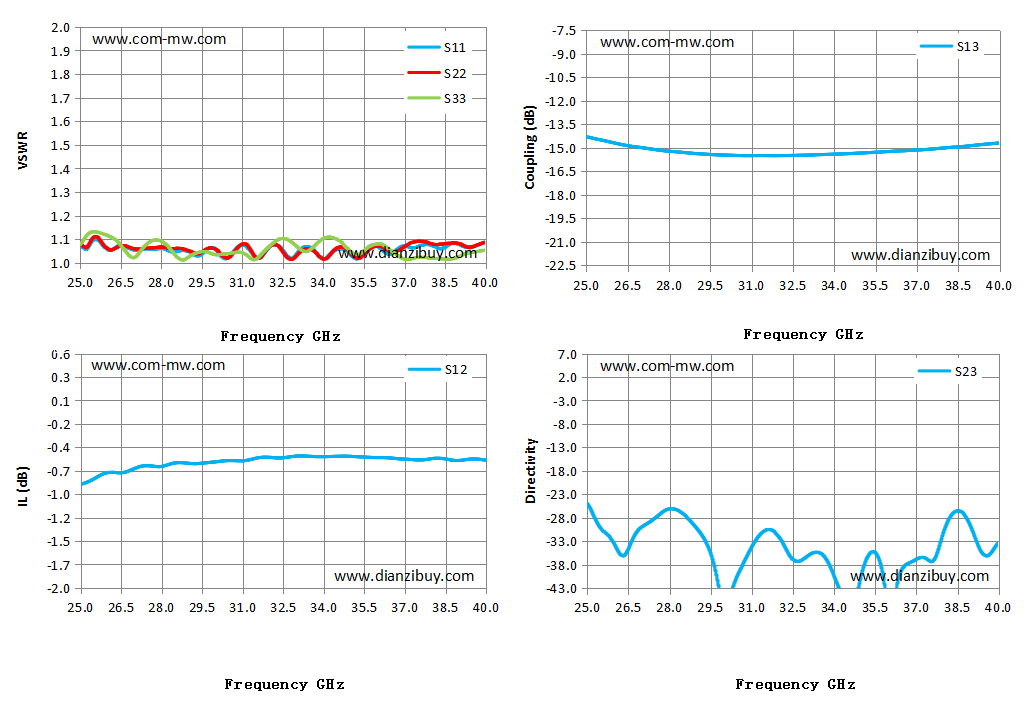

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 25.00 | 1.08 | 1.09 | 1.08 | -0.85 | -14.32 | -24.93 |
| 26.07 | 1.05 | 1.06 | 1.11 | -0.72 | -14.72 | -34.41 |
| 27.14 | 1.05 | 1.06 | 1.03 | -0.66 | -15.03 | -29.44 |
| 28.21 | 1.05 | 1.06 | 1.07 | -0.64 | -15.26 | -26.23 |
| 29.29 | 1.03 | 1.04 | 1.04 | -0.62 | -15.41 | -32.66 |
| 30.36 | 1.02 | 1.02 | 1.04 | -0.59 | -15.49 | -42.22 |
| 31.43 | 1.03 | 1.03 | 1.01 | -0.57 | -15.50 | -30.98 |
| 32.50 | 1.05 | 1.05 | 1.10 | -0.56 | -15.49 | -36.92 |
| 33.57 | 1.06 | 1.05 | 1.06 | -0.54 | -15.44 | -35.85 |
| 34.64 | 1.06 | 1.07 | 1.09 | -0.54 | -15.37 | -47.18 |
| 35.71 | 1.07 | 1.06 | 1.07 | -0.55 | -15.27 | -37.84 |
| 36.79 | 1.06 | 1.05 | 1.03 | -0.57 | -15.17 | -37.56 |
| 37.86 | 1.08 | 1.09 | 1.02 | -0.57 | -15.04 | -33.93 |
| 38.93 | 1.08 | 1.08 | 1.02 | -0.59 | -14.88 | -29.01 |
| 40.00 | 1.09 | 1.09 | 1.05 | -0.58 | -14.71 | -33.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
