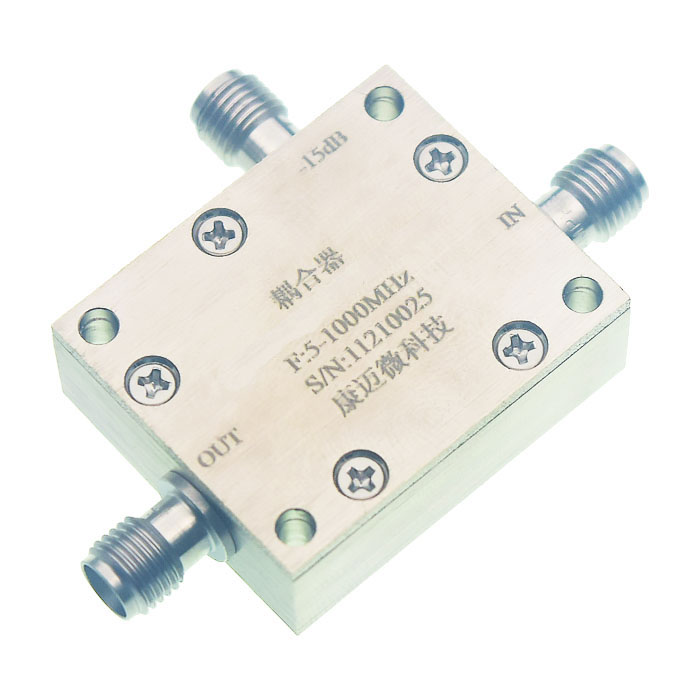

10~1000MHz, 耦合度16dB, SMA, 2W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 1000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 耦合度 | 15 | 16 | 17 | dB |
| 方向性 | 13 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 2W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+55℃设计保证 |
| 存储温度 | -55~+70℃设计保证 |

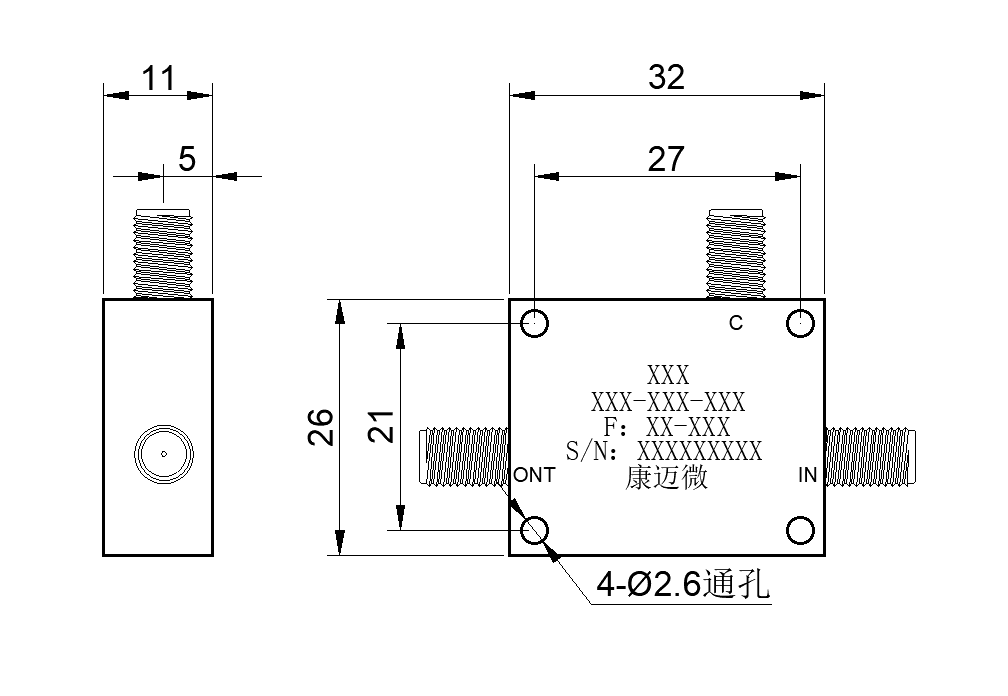

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

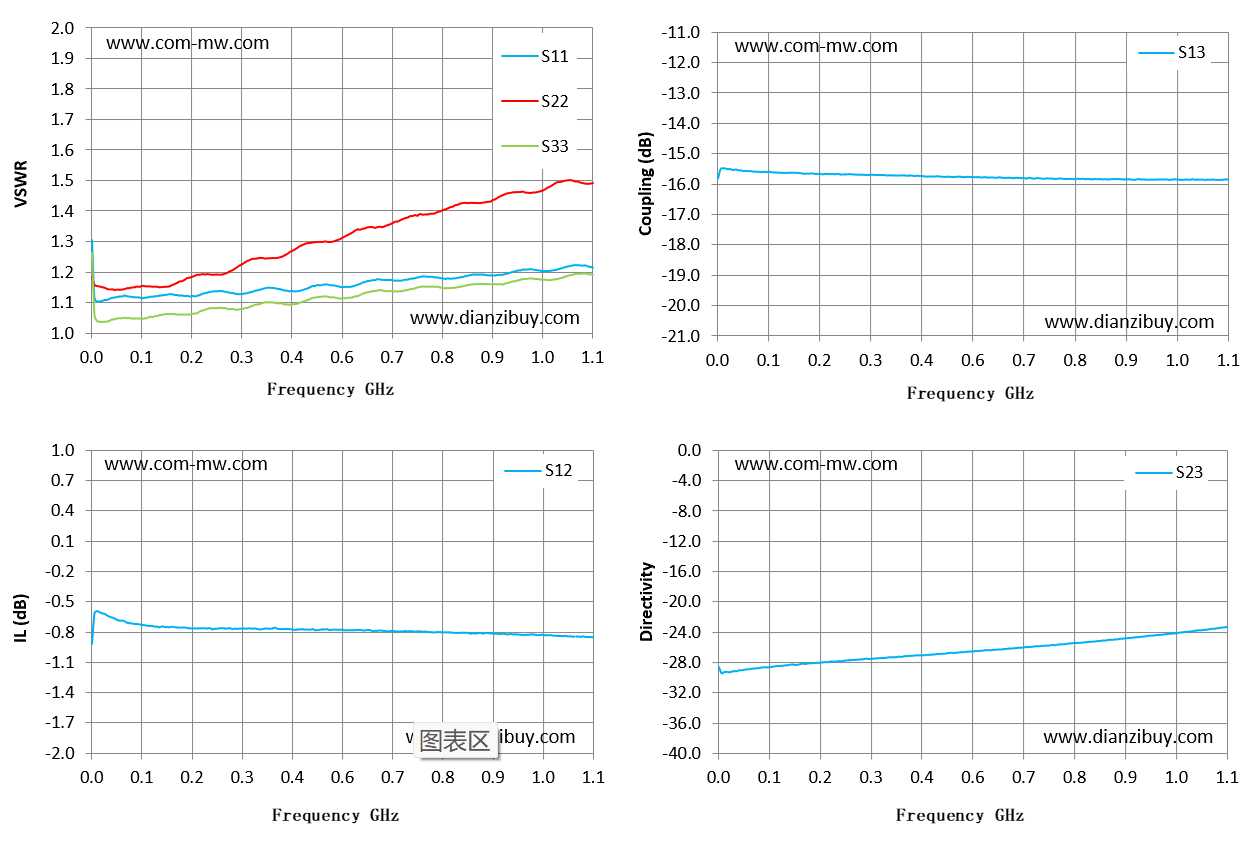

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 0.01 | 1.3 | 1.18 | -0.91 | -15.81 | -28.58 |
| 0.08 | 1.12 | 1.15 | -0.71 | -15.58 | -28.75 |
| 0.16 | 1.12 | 1.15 | -0.74 | -15.62 | -28.25 |
| 0.24 | 1.12 | 1.19 | -0.76 | -15.66 | -27.91 |
| 0.31 | 1.13 | 1.2 | -0.77 | -15.68 | -27.56 |
| 0.39 | 1.15 | 1.24 | -0.76 | -15.71 | -27.25 |
| 0.47 | 1.14 | 1.29 | -0.77 | -15.75 | -26.89 |
| 0.55 | 1.15 | 1.31 | -0.78 | -15.76 | -26.52 |
| 0.63 | 1.18 | 1.35 | -0.79 | -15.79 | -26.13 |
| 0.71 | 1.18 | 1.39 | -0.79 | -15.8 | -25.73 |
| 0.79 | 1.18 | 1.41 | -0.8 | -15.82 | -25.34 |
| 0.86 | 1.19 | 1.43 | -0.81 | -15.83 | -24.92 |
| 0.94 | 1.2 | 1.46 | -0.82 | -15.85 | -24.43 |
| 1.02 | 1.21 | 1.49 | -0.83 | -15.86 | -23.89 |
| 1.1 | 1.21 | 1.49 | -0.85 | -15.84 | -23.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
