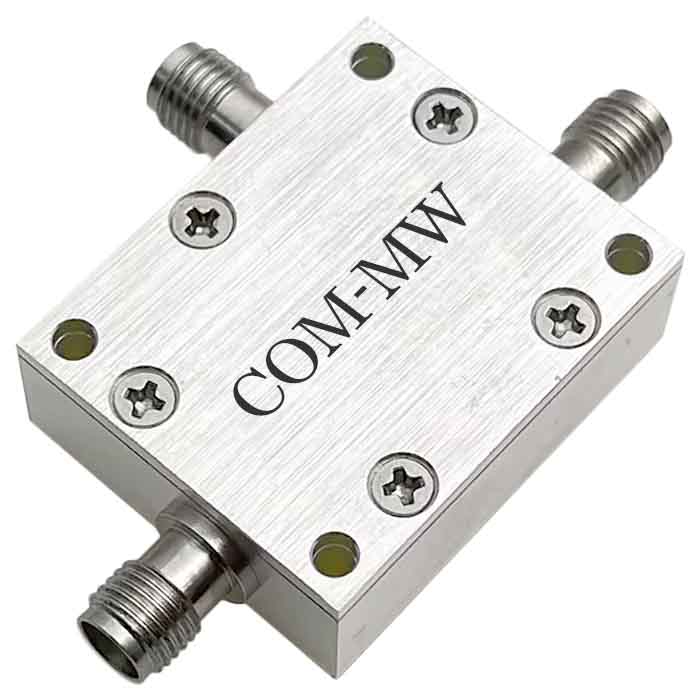

10~1000MHz, 耦合度16dB, SMA-F, 2W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 1000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 耦合度 | 15 | 16 | 17 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 2W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+55℃设计保证 |
| 存储温度 | -55~+70℃设计保证 |

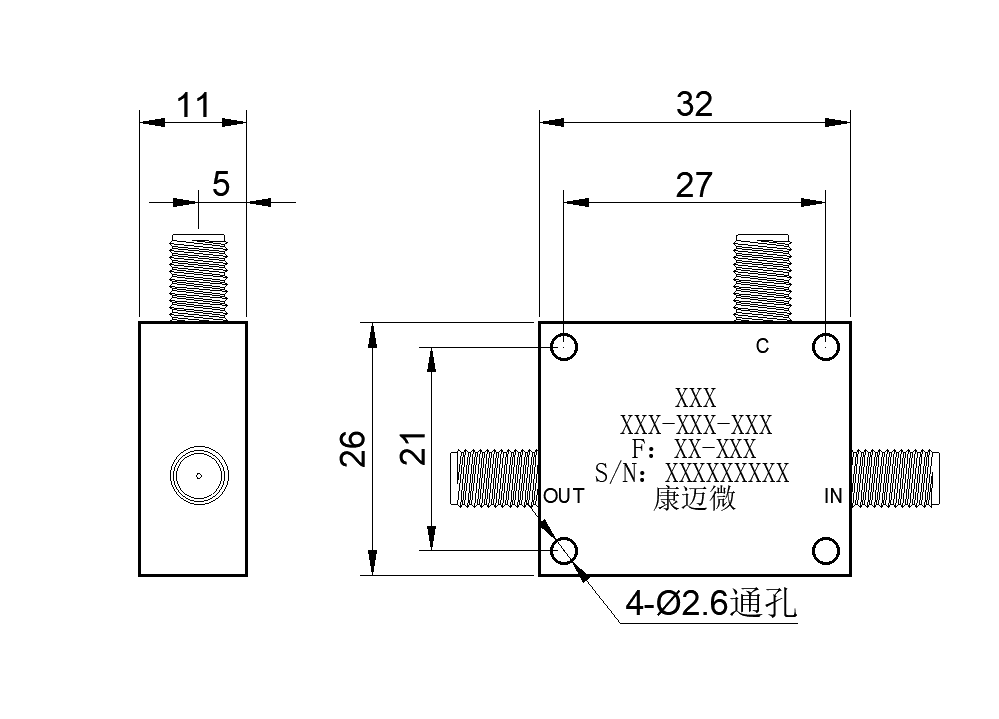

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

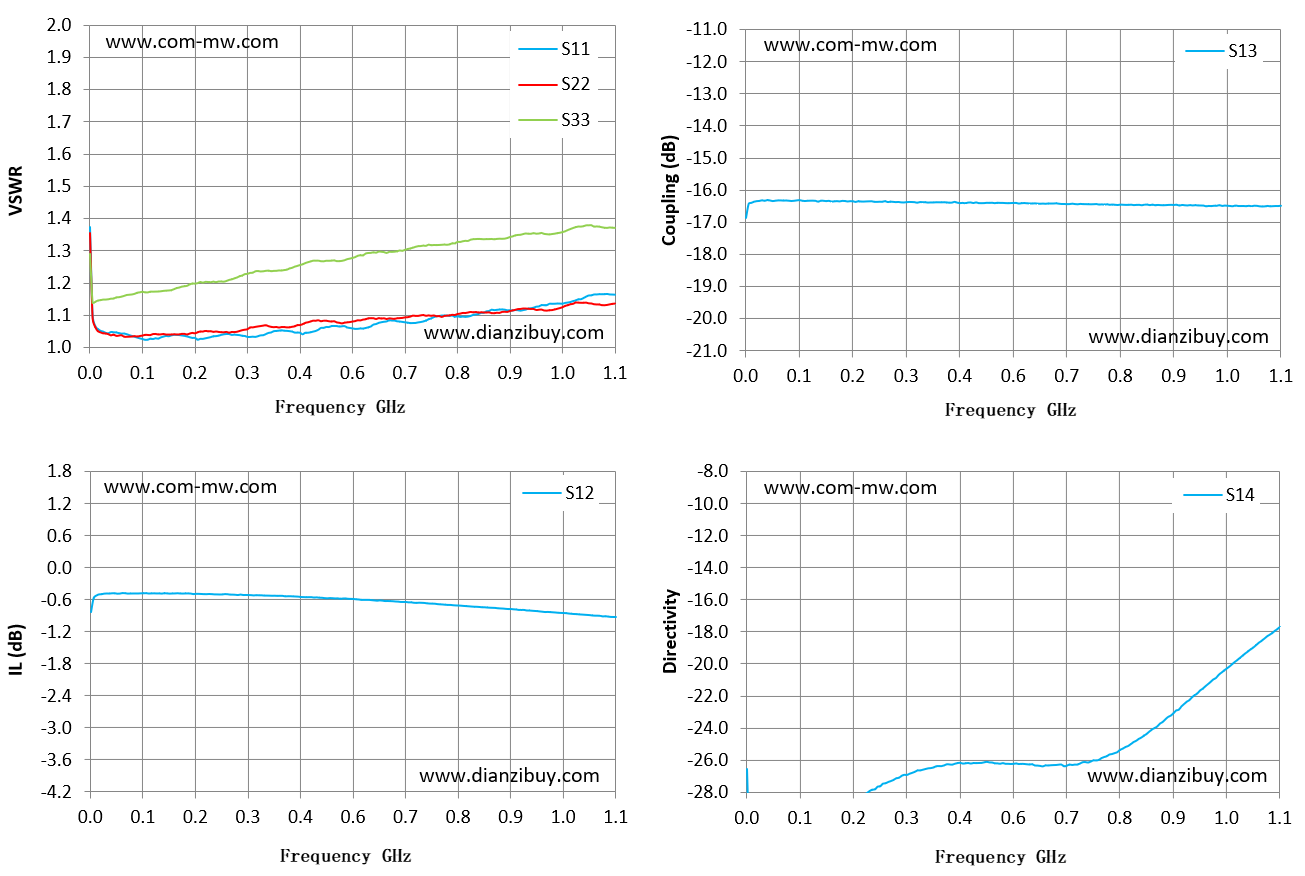

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.01 | 1.37 | 1.35 | 1.29 | -0.84 | -16.87 | -26.58 |
| 0.08 | 1.04 | 1.03 | 1.16 | -0.48 | -16.33 | -31.94 |
| 0.16 | 1.04 | 1.04 | 1.18 | -0.47 | -16.33 | -30.03 |
| 0.24 | 1.03 | 1.05 | 1.2 | -0.49 | -16.35 | -28.25 |
| 0.31 | 1.04 | 1.05 | 1.22 | -0.51 | -16.37 | -27.16 |
| 0.39 | 1.05 | 1.06 | 1.24 | -0.52 | -16.38 | -26.49 |
| 0.47 | 1.05 | 1.08 | 1.27 | -0.55 | -16.4 | -26.21 |
| 0.55 | 1.06 | 1.08 | 1.28 | -0.58 | -16.4 | -26.27 |
| 0.63 | 1.09 | 1.09 | 1.3 | -0.62 | -16.42 | -26.35 |
| 0.71 | 1.09 | 1.1 | 1.32 | -0.67 | -16.44 | -26.12 |
| 0.79 | 1.1 | 1.11 | 1.33 | -0.72 | -16.46 | -25.15 |
| 0.86 | 1.12 | 1.11 | 1.34 | -0.76 | -16.47 | -23.65 |
| 0.94 | 1.13 | 1.12 | 1.35 | -0.82 | -16.48 | -21.69 |
| 1.02 | 1.15 | 1.14 | 1.37 | -0.87 | -16.49 | -19.65 |
| 1.1 | 1.17 | 1.14 | 1.37 | -0.93 | -16.49 | -17.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
