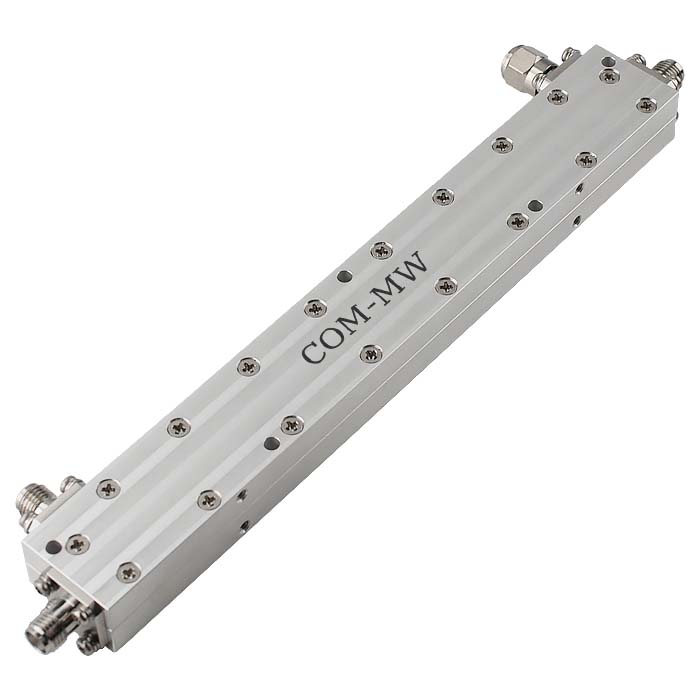

0.5~18MHz, 耦合度 20dB, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 18 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

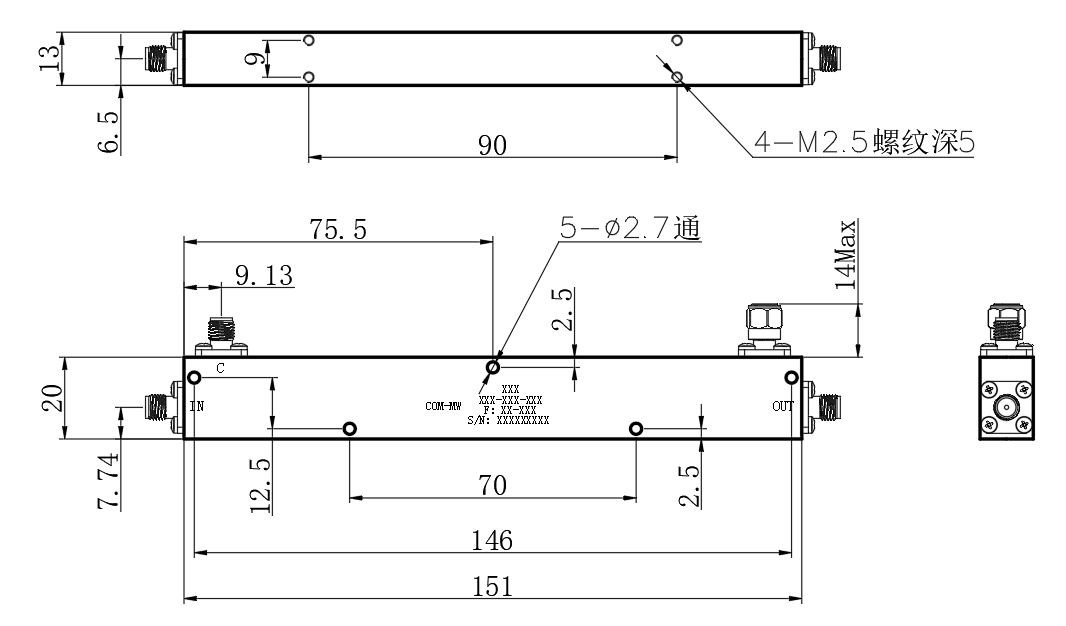

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

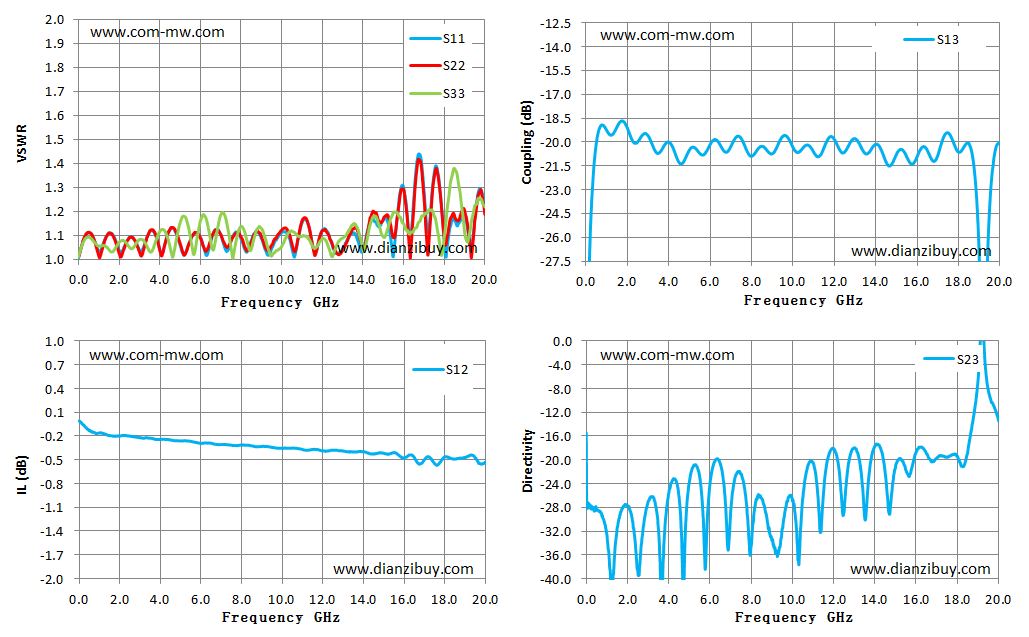

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.01 | 1.01 | 1.01 | -0.01 | -52.25 | -15.50 |
| 1.44 | 1.10 | 1.10 | 1.05 | -0.19 | -19.24 | -33.82 |
| 2.87 | 1.07 | 1.07 | 1.07 | -0.21 | -19.46 | -29.50 |
| 4.29 | 1.07 | 1.07 | 1.12 | -0.24 | -20.56 | -23.28 |
| 5.72 | 1.11 | 1.11 | 1.02 | -0.28 | -20.78 | -32.55 |
| 7.15 | 1.07 | 1.08 | 1.19 | -0.31 | -19.94 | -24.65 |
| 8.58 | 1.09 | 1.09 | 1.06 | -0.33 | -20.28 | -26.94 |
| 10.01 | 1.11 | 1.12 | 1.05 | -0.35 | -20.31 | -26.52 |
| 11.43 | 1.11 | 1.11 | 1.07 | -0.37 | -20.62 | -30.69 |
| 12.86 | 1.03 | 1.02 | 1.08 | -0.39 | -19.87 | -18.66 |
| 14.29 | 1.13 | 1.13 | 1.11 | -0.42 | -20.52 | -17.98 |
| 15.72 | 1.20 | 1.19 | 1.19 | -0.44 | -21.38 | -22.36 |
| 17.14 | 1.15 | 1.09 | 1.19 | -0.46 | -20.23 | -19.35 |
| 18.57 | 1.16 | 1.17 | 1.37 | -0.49 | -20.27 | -17.41 |
| 20.00 | 1.21 | 1.19 | 1.22 | -0.53 | -20.10 | -13.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
