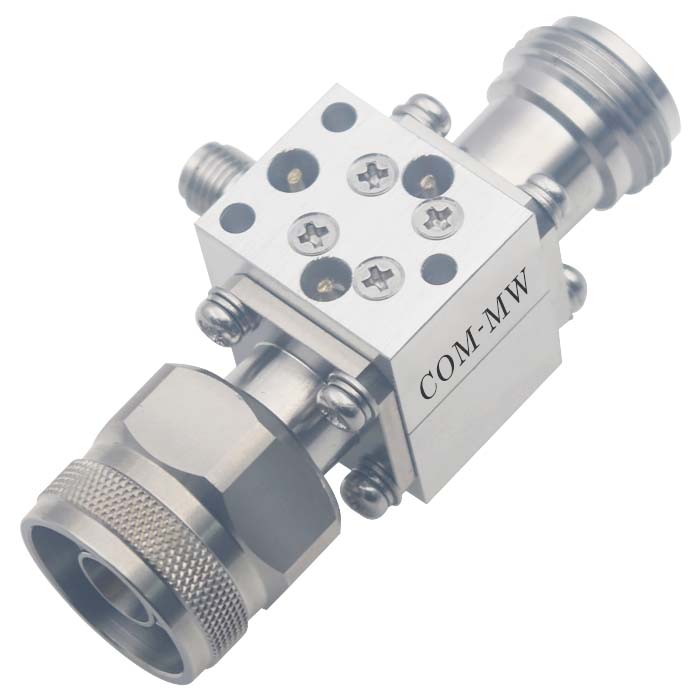

DC~18GHz, 耦合度 20dB, N, SMA, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 方向性 | 无 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |

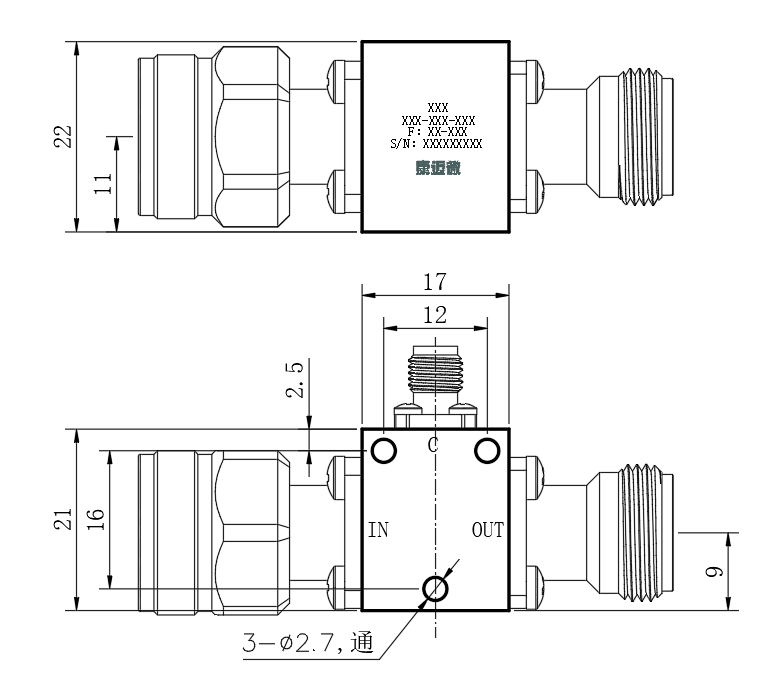

| 主线接口形式 | N -MF |
| 耦合线接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | N-M |
| 输出端口 | OUT | N-F |
| 耦合端口 | C | SMA-F |

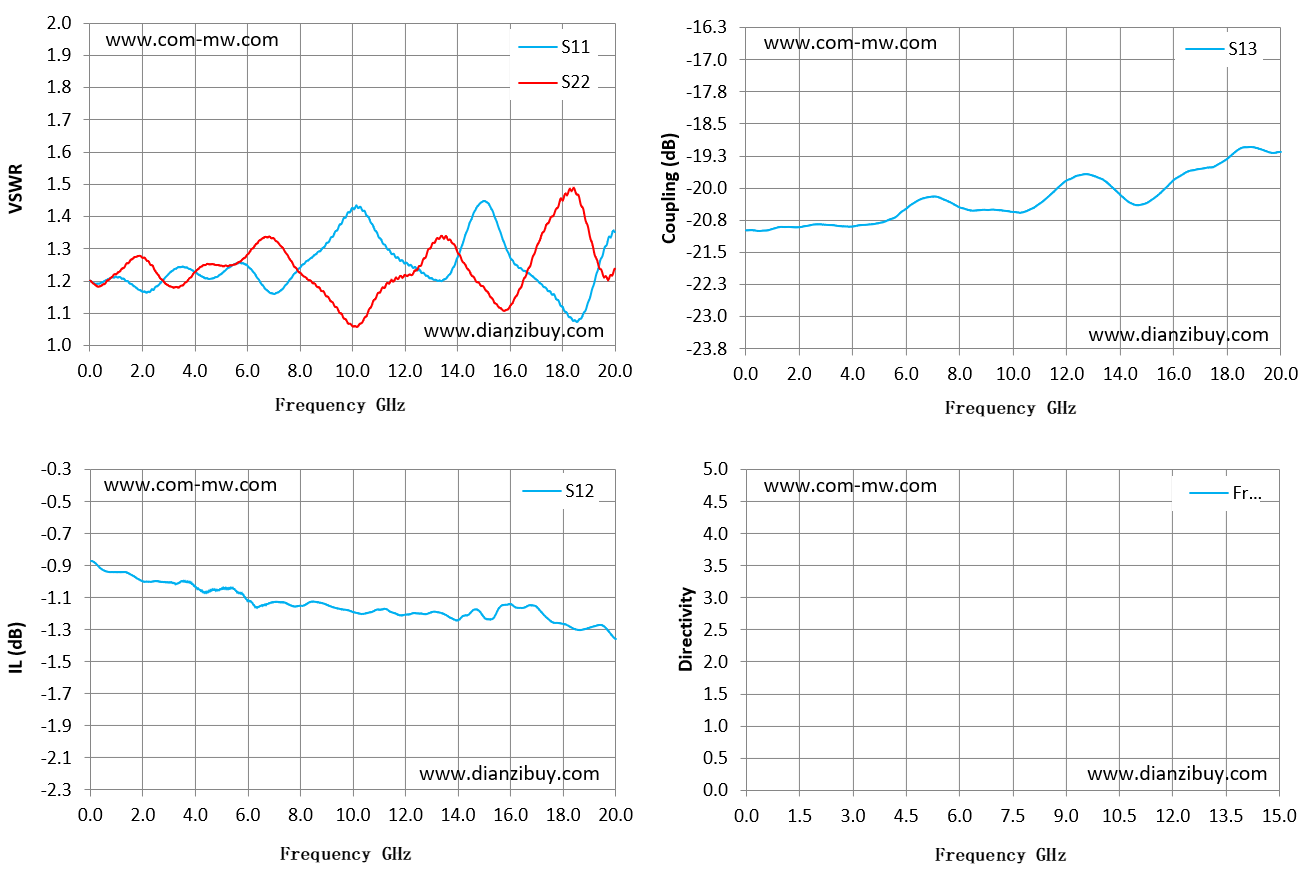

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | 方向性 |
| 0.01 | 1.20 | 1.20 | -0.87 | -20.99 | --- |
| 1.43 | 1.20 | 1.26 | -0.95 | -20.91 | --- |
| 2.86 | 1.21 | 1.20 | -1.01 | -20.85 | --- |
| 4.29 | 1.22 | 1.25 | -1.07 | -20.87 | --- |
| 5.71 | 1.26 | 1.26 | -1.08 | -20.62 | --- |
| 7.14 | 1.17 | 1.32 | -1.13 | -20.20 | --- |
| 8.57 | 1.28 | 1.19 | -1.13 | -20.53 | --- |
| 10.00 | 1.43 | 1.06 | -1.19 | -20.56 | --- |
| 11.43 | 1.30 | 1.19 | -1.19 | -20.13 | --- |
| 12.86 | 1.22 | 1.29 | -1.20 | -19.68 | --- |
| 14.29 | 1.34 | 1.25 | -1.21 | -20.31 | --- |
| 15.71 | 1.34 | 1.11 | -1.15 | -19.99 | --- |
| 17.14 | 1.20 | 1.33 | -1.19 | -19.53 | --- |
| 18.57 | 1.07 | 1.47 | -1.30 | -19.04 | --- |
| 20.00 | 1.35 | 1.24 | -1.36 | -19.14 | --- |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
