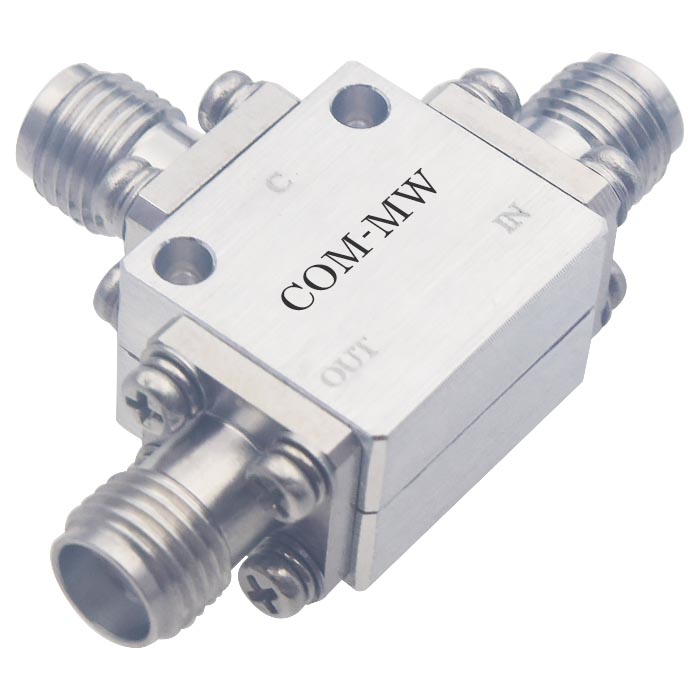

DC~26.5GHz, 耦合度 20dB, SMA, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 方向性 | 无 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

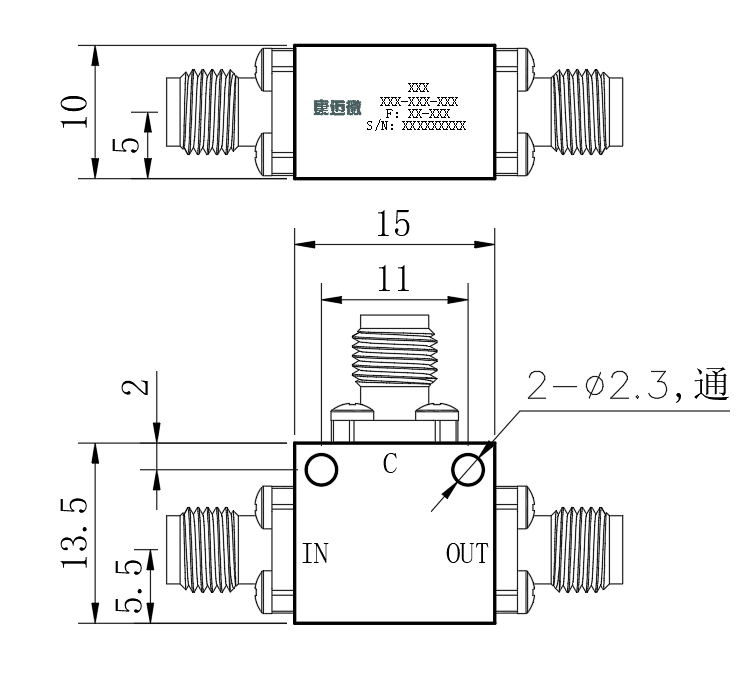

| 输入端口 | IN | SMA-F |
| 输出端口 | OUT | SMA-F |
| 耦合端口 | C | SMA-F |

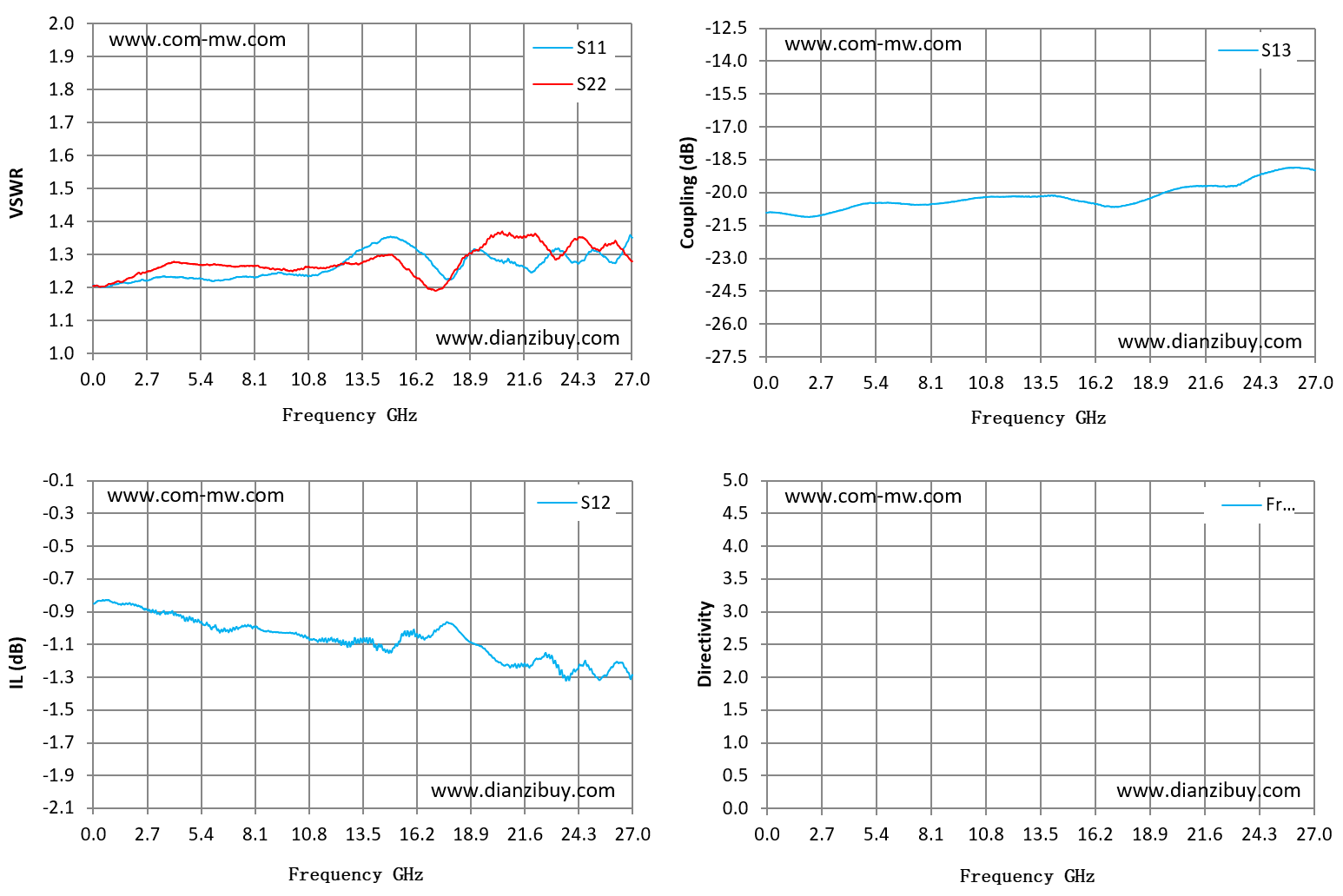

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | 方向性 |
| 0.01 | 1.21 | 1.21 | -0.85 | -20.91 | --- |
| 1.93 | 1.21 | 1.23 | -0.85 | -21.10 | --- |
| 3.86 | 1.23 | 1.27 | -0.90 | -20.76 | --- |
| 5.79 | 1.22 | 1.27 | -0.98 | -20.47 | --- |
| 7.71 | 1.23 | 1.27 | -0.98 | -20.55 | --- |
| 9.64 | 1.24 | 1.25 | -1.03 | -20.35 | --- |
| 11.57 | 1.25 | 1.26 | -1.07 | -20.20 | --- |
| 13.50 | 1.32 | 1.28 | -1.08 | -20.17 | --- |
| 15.43 | 1.35 | 1.28 | -1.05 | -20.40 | --- |
| 17.36 | 1.25 | 1.20 | -0.99 | -20.64 | --- |
| 19.29 | 1.31 | 1.31 | -1.10 | -20.12 | --- |
| 21.21 | 1.27 | 1.36 | -1.24 | -19.70 | --- |
| 23.14 | 1.32 | 1.29 | -1.20 | -19.71 | --- |
| 25.07 | 1.31 | 1.32 | -1.28 | -18.99 | --- |
| 27.00 | 1.35 | 1.28 | -1.29 | -19.00 | --- |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
