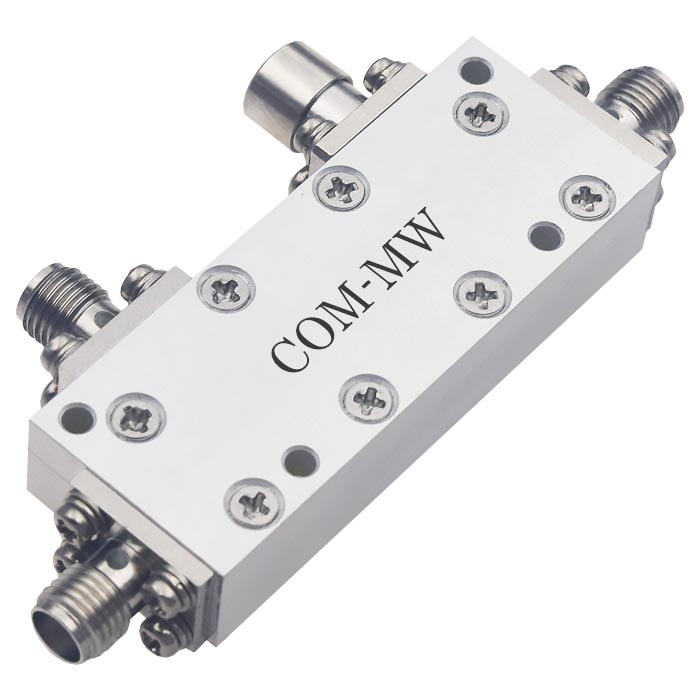

0.8~2GHz, 耦合度 20dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.8 | ~ | 2 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

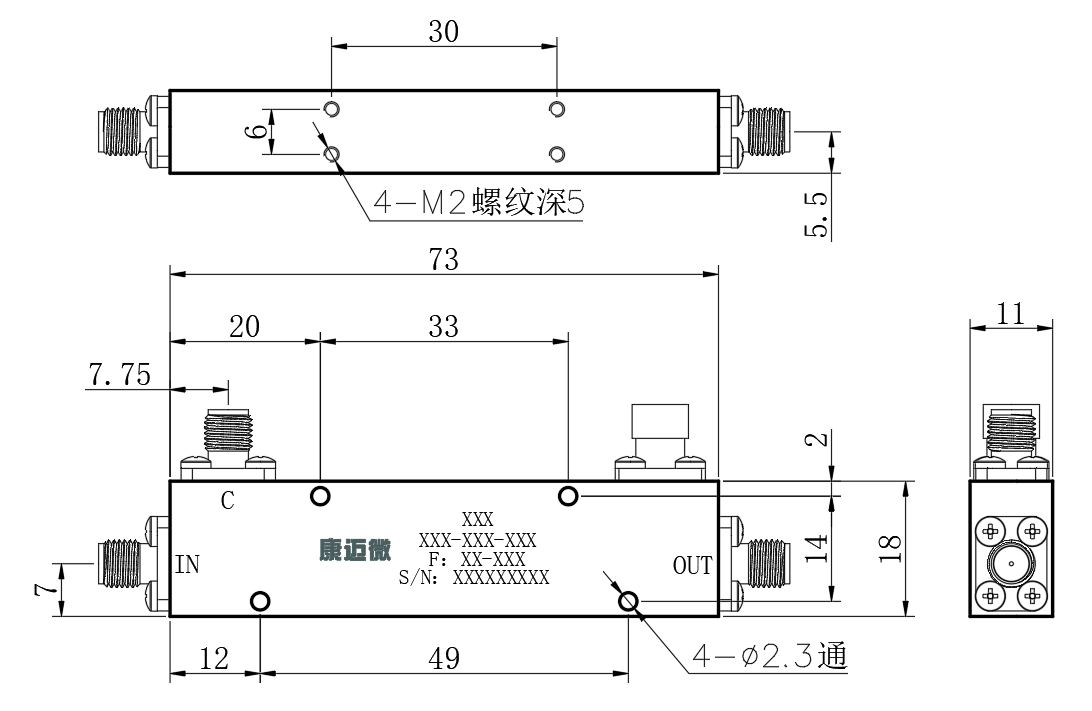

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

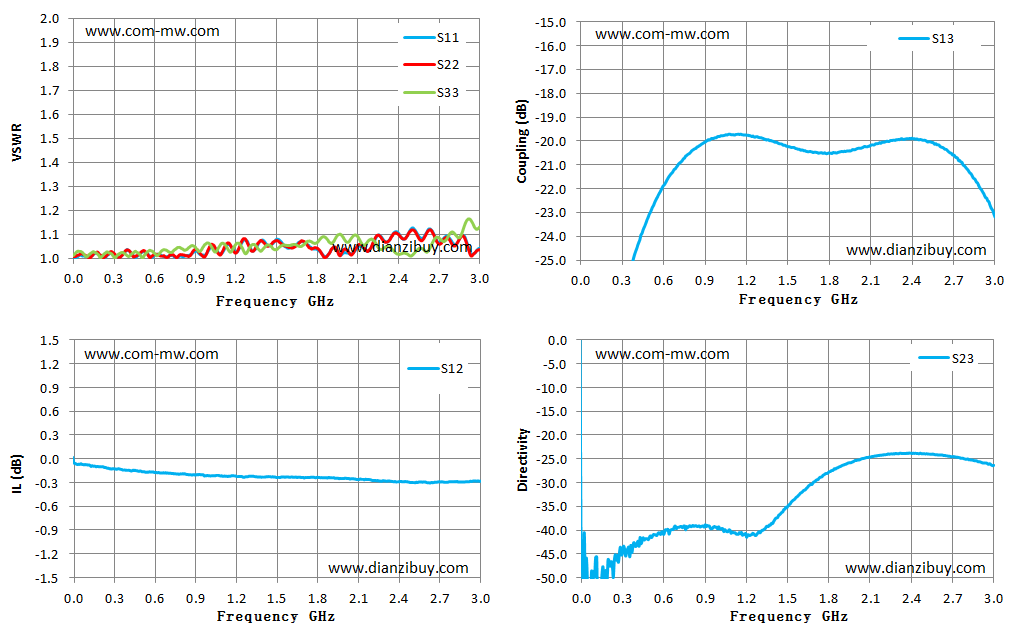

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.01 | 1.01 | 1.01 | -0.05 | -57.97 | -47.69 |
| 0.22 | 1.01 | 1.01 | 1.01 | -0.10 | -29.58 | -47.61 |
| 0.44 | 1.02 | 1.02 | 1.02 | -0.15 | -24.14 | -41.50 |
| 0.65 | 1.02 | 1.01 | 1.02 | -0.18 | -21.49 | -40.83 |
| 0.86 | 1.01 | 1.01 | 1.04 | -0.20 | -20.23 | -39.20 |
| 1.08 | 1.03 | 1.02 | 1.04 | -0.21 | -19.72 | -40.28 |
| 1.29 | 1.07 | 1.07 | 1.02 | -0.23 | -19.81 | -40.80 |
| 1.51 | 1.08 | 1.07 | 1.04 | -0.23 | -20.24 | -34.87 |
| 1.72 | 1.06 | 1.07 | 1.06 | -0.24 | -20.48 | -29.39 |
| 1.93 | 1.05 | 1.05 | 1.07 | -0.25 | -20.42 | -26.12 |
| 2.15 | 1.04 | 1.05 | 1.05 | -0.27 | -20.11 | -24.40 |
| 2.36 | 1.10 | 1.09 | 1.04 | -0.29 | -19.91 | -23.89 |
| 2.57 | 1.08 | 1.08 | 1.04 | -0.29 | -20.13 | -24.04 |
| 2.79 | 1.08 | 1.07 | 1.11 | -0.29 | -21.06 | -24.96 |
| 3.00 | 1.04 | 1.04 | 1.13 | -0.28 | -23.18 | -26.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
