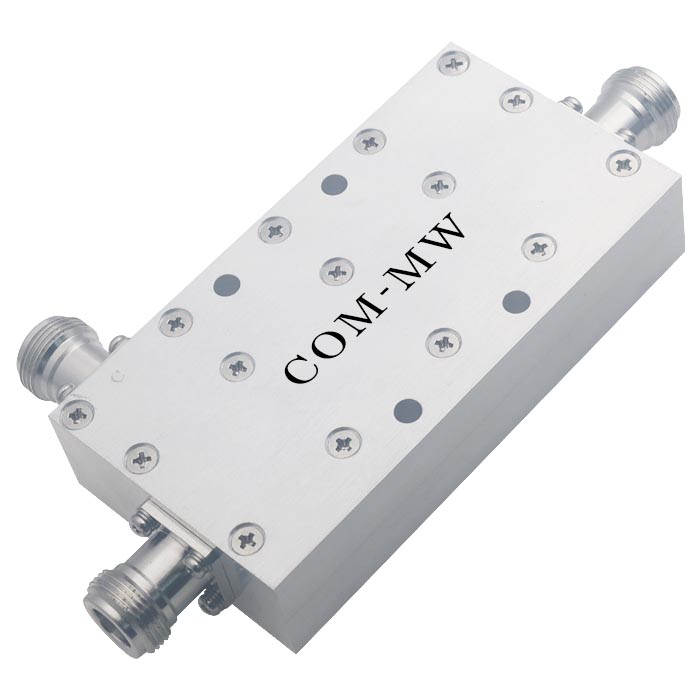

2~4GHz, 耦合度 20dB, N, 500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 4 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 18.8 | 20 | 21.2 | dB |
| 方向性 | 22 | 27 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
| 接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 可承受反向峰值功率3000W, 反向平均功率500W |

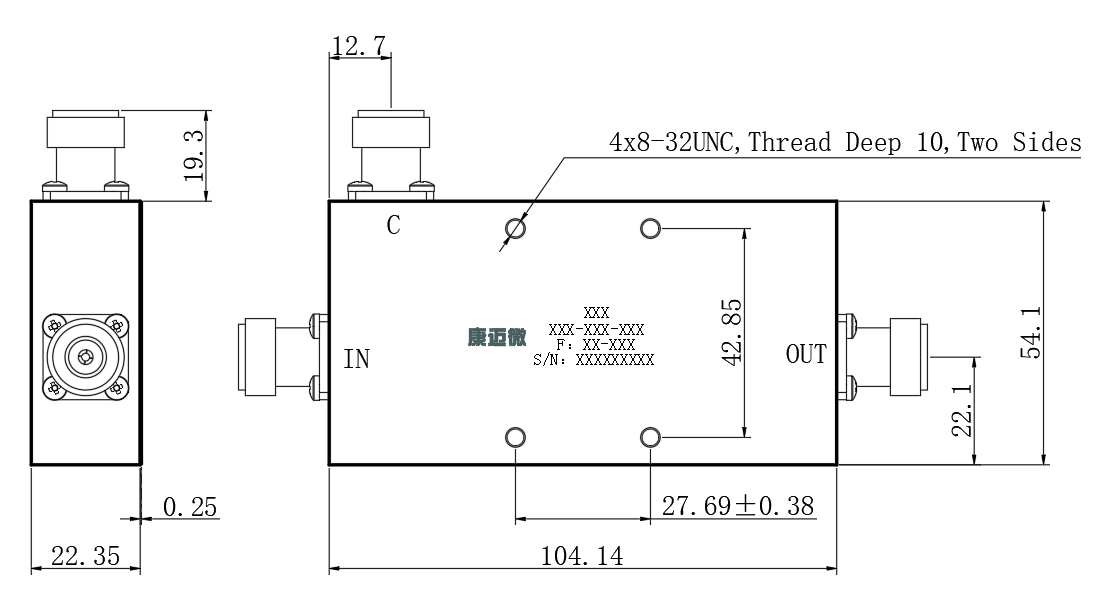

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

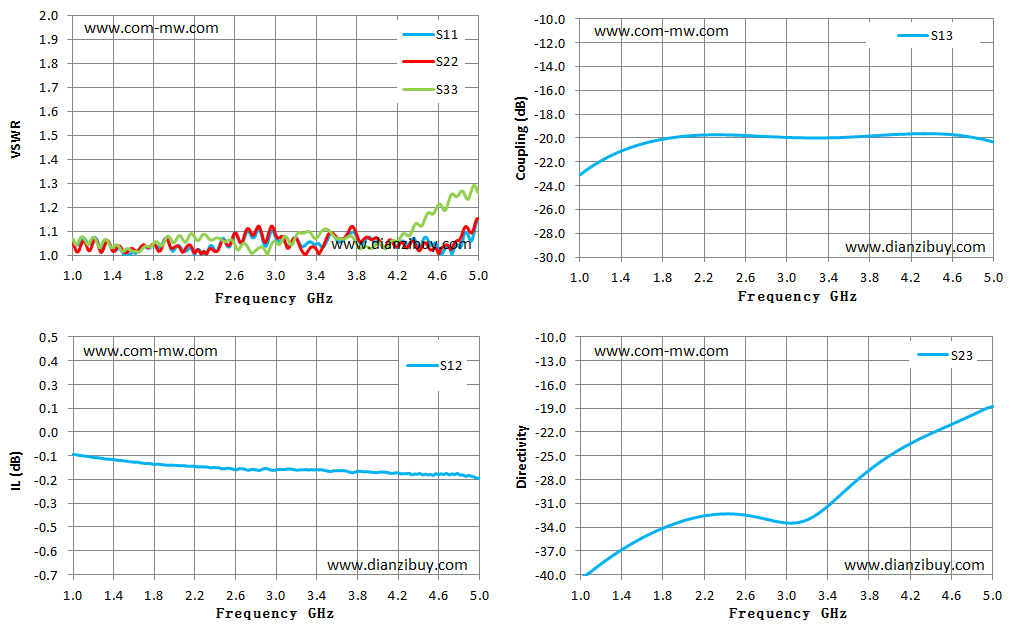

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 1.00 | 1.07 | 1.07 | -0.09 | -23.08 | -40.40 |
| 1.29 | 1.03 | 1.05 | -0.11 | -21.51 | -37.79 |
| 1.57 | 1.01 | 1.02 | -0.13 | -20.56 | -35.55 |
| 1.86 | 1.03 | 1.04 | -0.14 | -20.00 | -33.81 |
| 2.14 | 1.03 | 1.07 | -0.15 | -19.76 | -32.72 |
| 2.43 | 1.02 | 1.07 | -0.16 | -19.73 | -32.32 |
| 2.71 | 1.09 | 1.04 | -0.17 | -19.83 | -32.72 |
| 3.00 | 1.08 | 1.06 | -0.17 | -19.95 | -33.47 |
| 3.29 | 1.04 | 1.09 | -0.17 | -19.99 | -32.42 |
| 3.57 | 1.09 | 1.08 | -0.18 | -19.93 | -29.36 |
| 3.86 | 1.05 | 1.03 | -0.18 | -19.79 | -26.23 |
| 4.14 | 1.06 | 1.06 | -0.19 | -19.67 | -23.88 |
| 4.43 | 1.04 | 1.12 | -0.19 | -19.63 | -22.01 |
| 4.71 | 1.03 | 1.24 | -0.20 | -19.82 | -20.39 |
| 5.00 | 1.15 | 1.26 | -0.21 | -20.33 | -18.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
